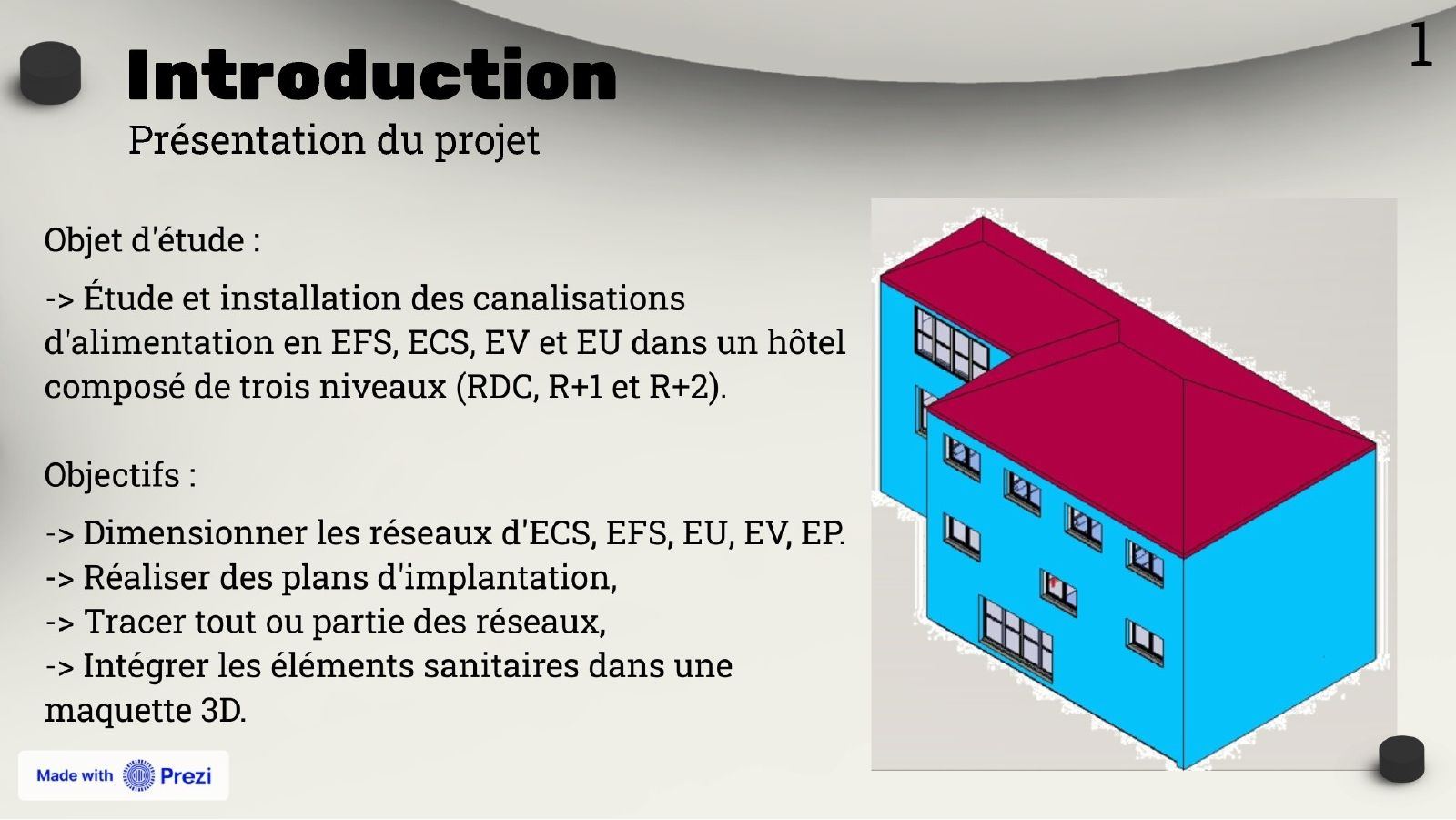

Du cahier des charges à la maquette

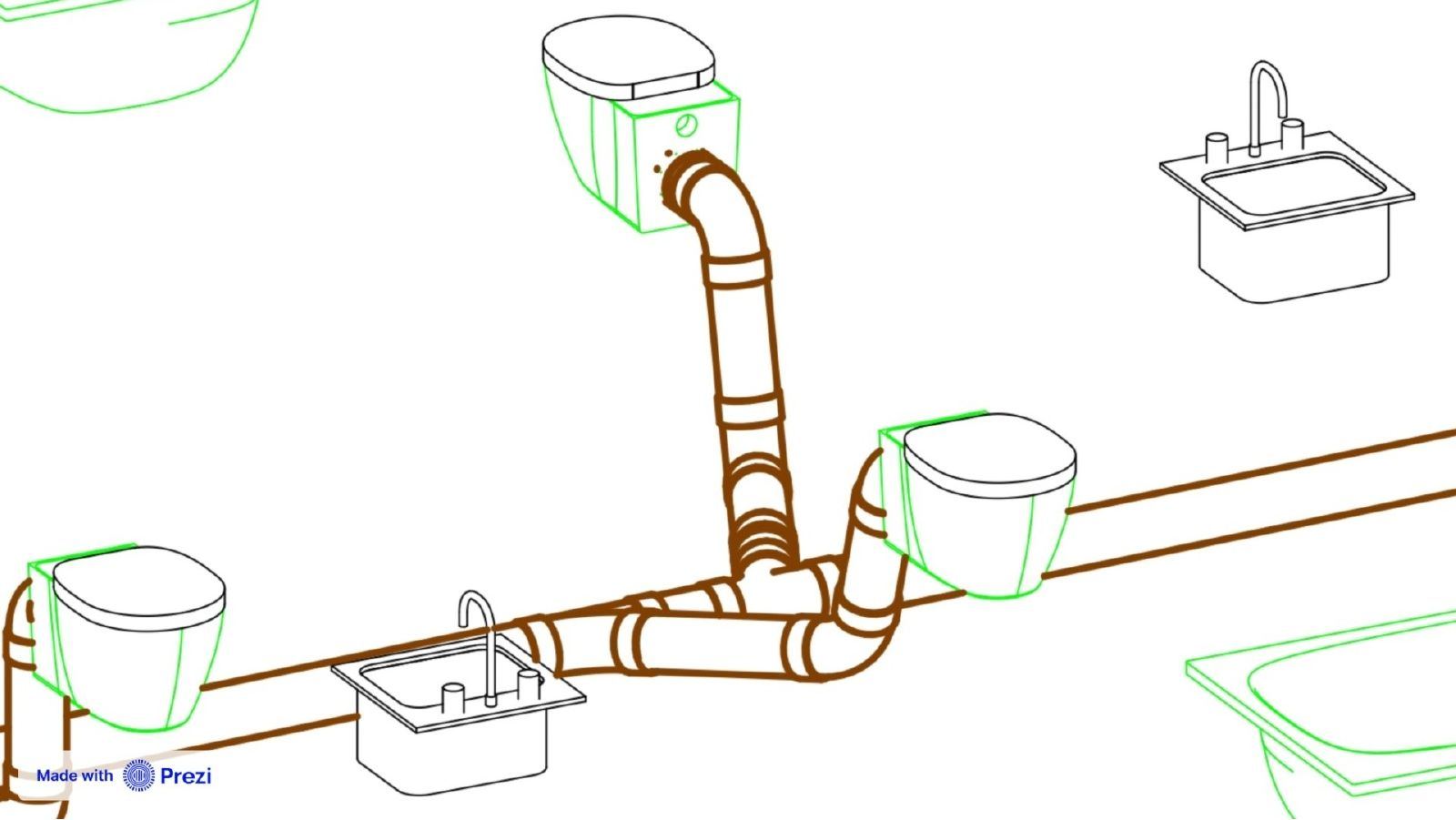

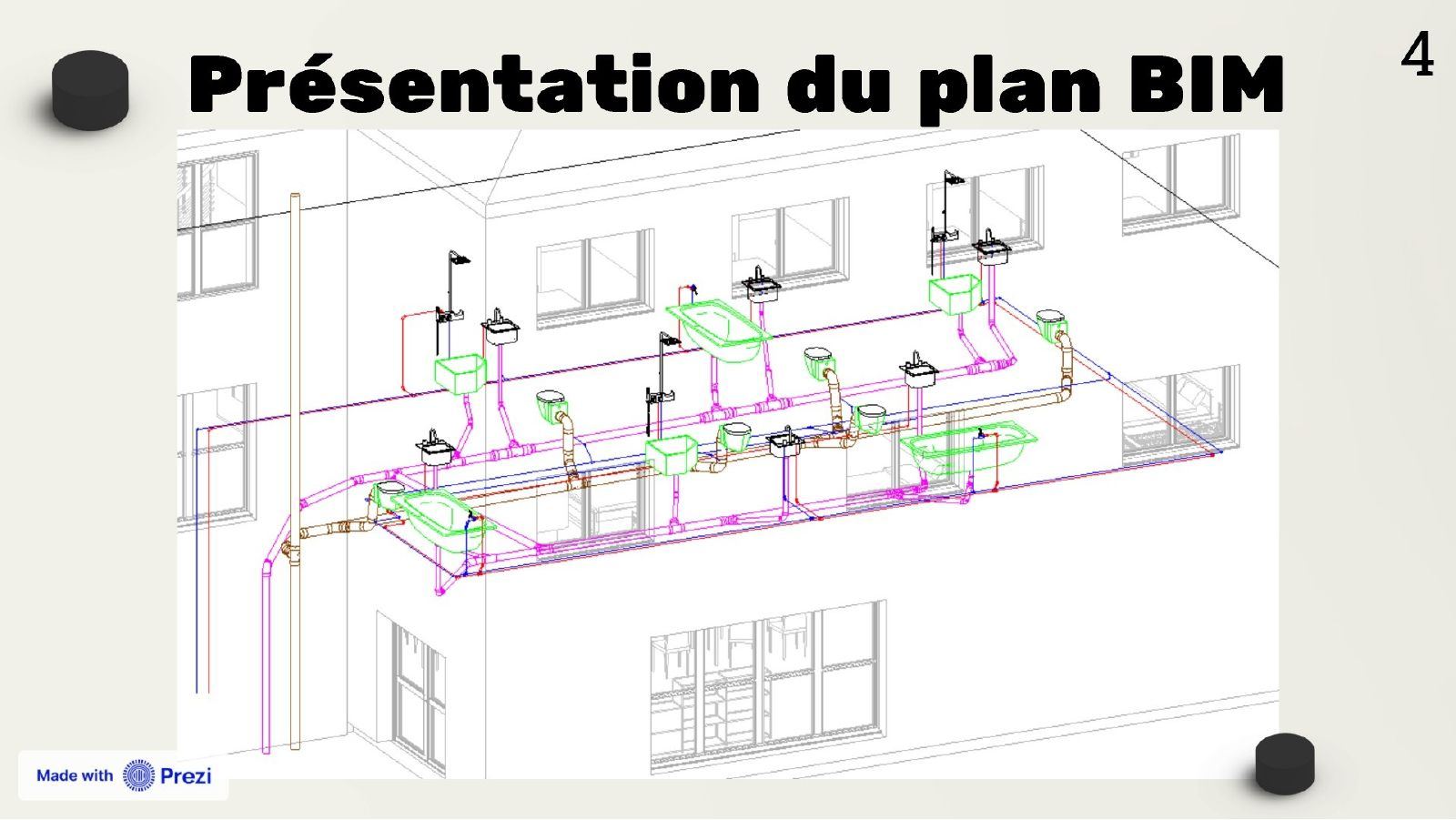

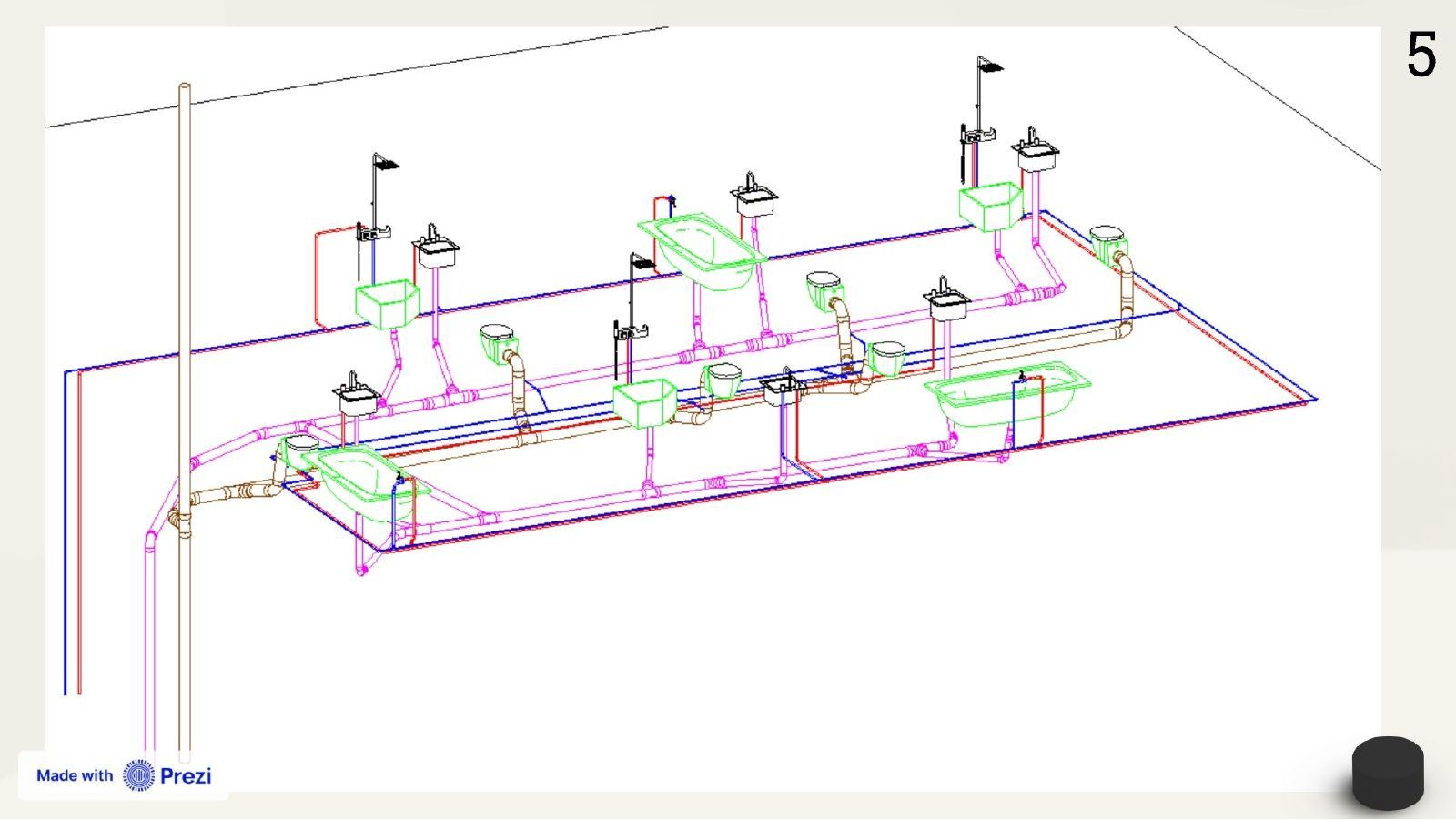

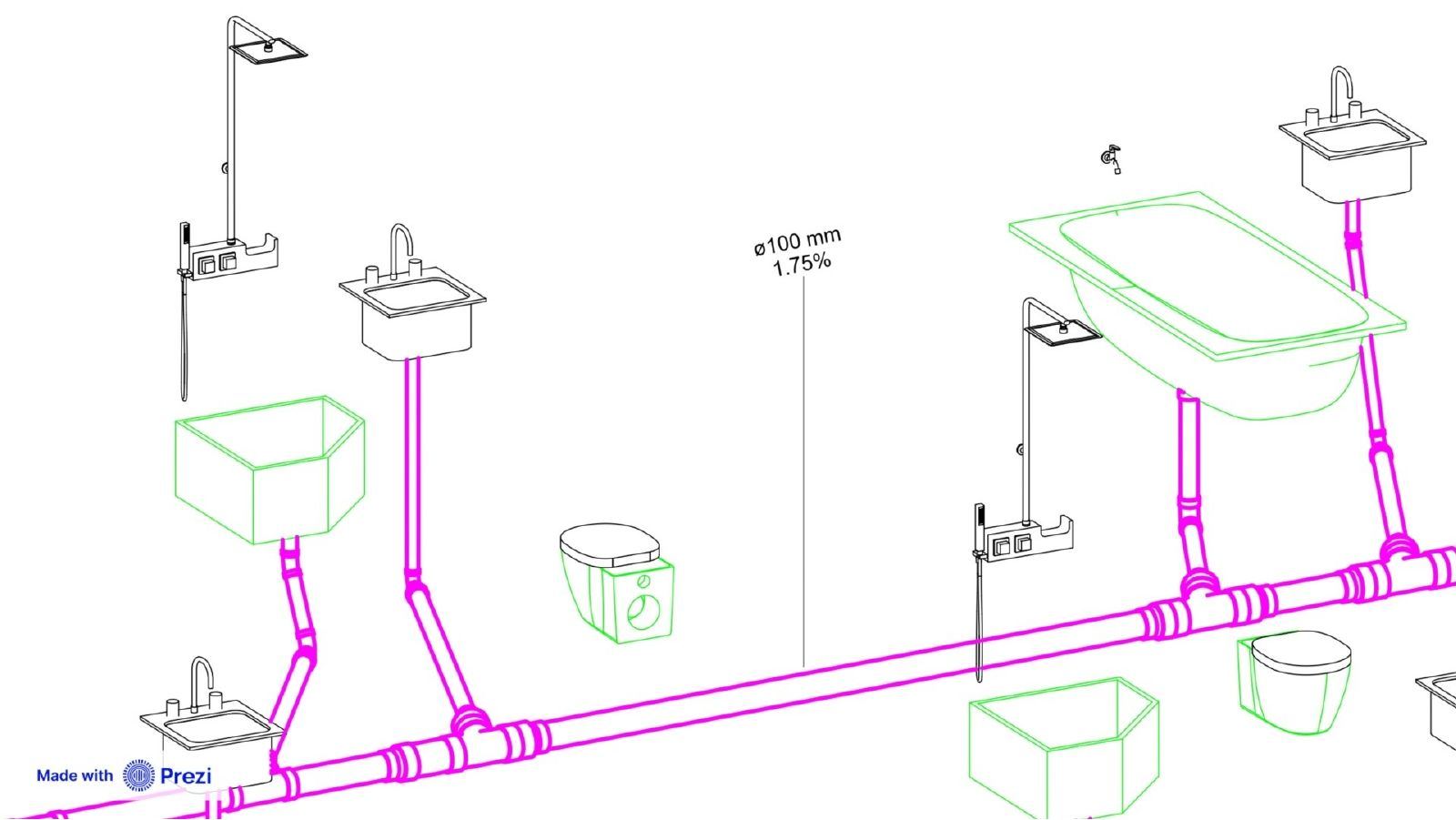

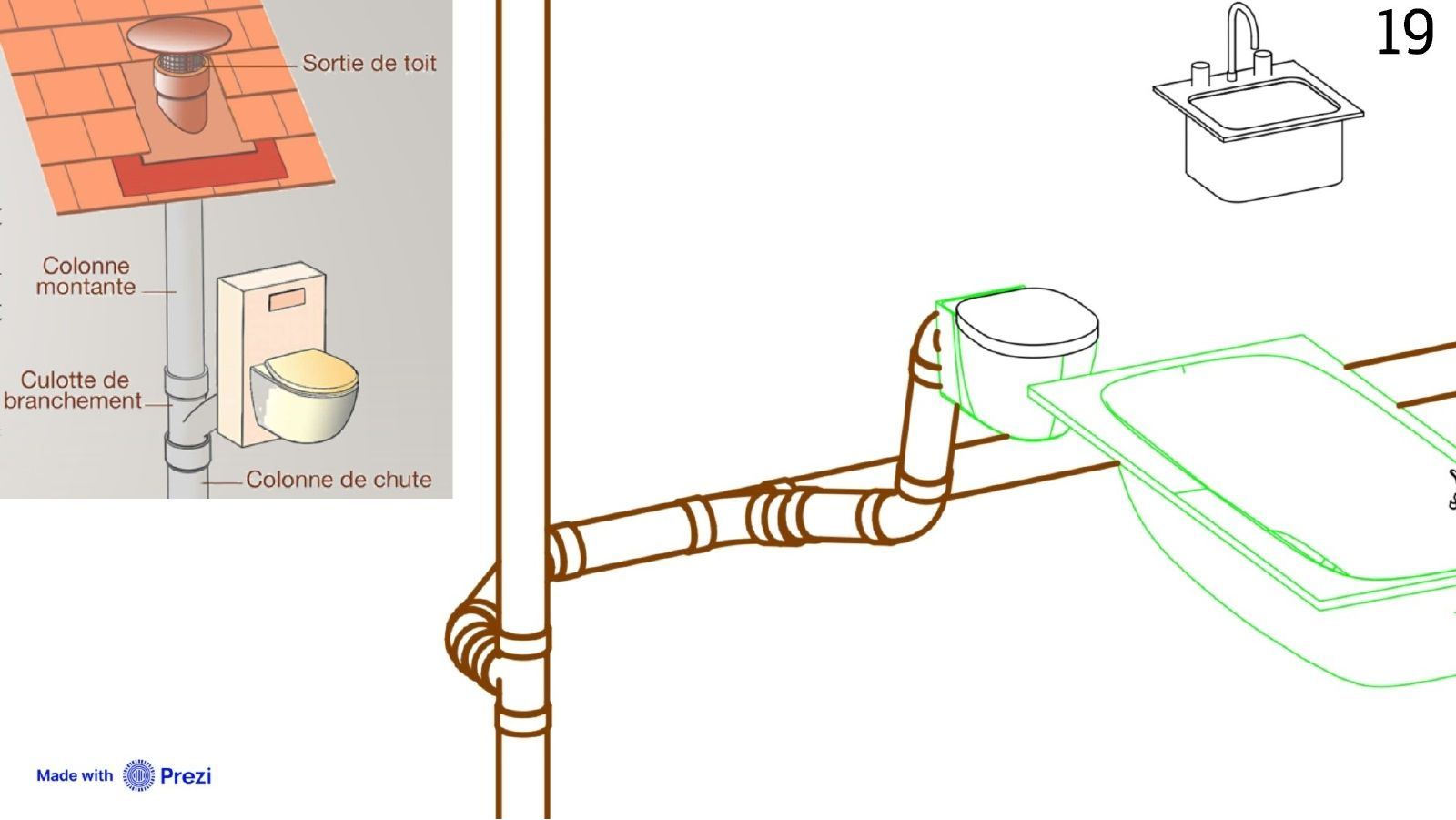

À partir du cahier des charges et des besoins de chaque point de puisage, nous avons tracé les réseaux dans la maquette Revit, dimensionné chaque tronçon, puis intégré les appareils sanitaires en 3D.

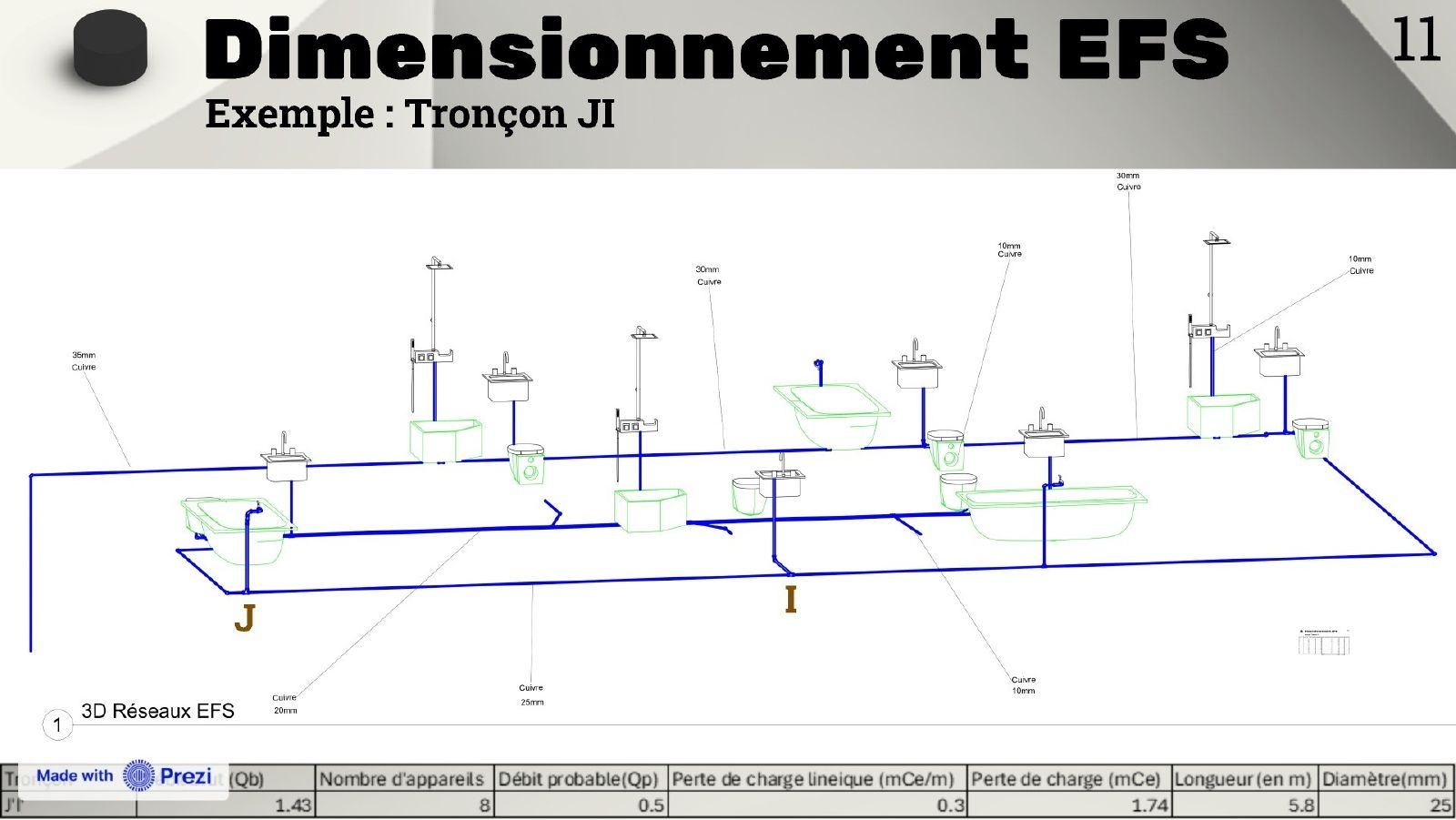

L'eau froide, tronçon par tronçon

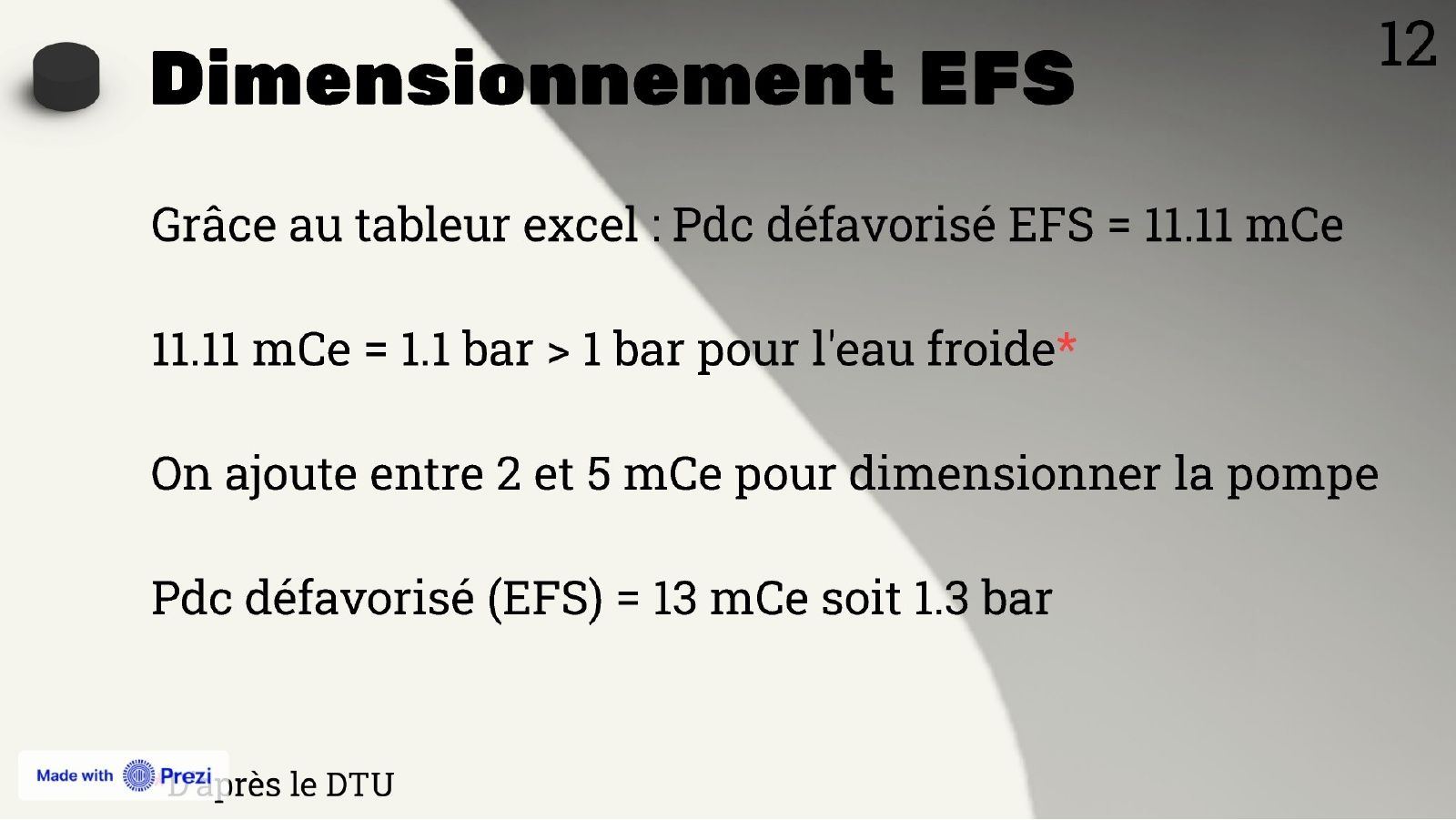

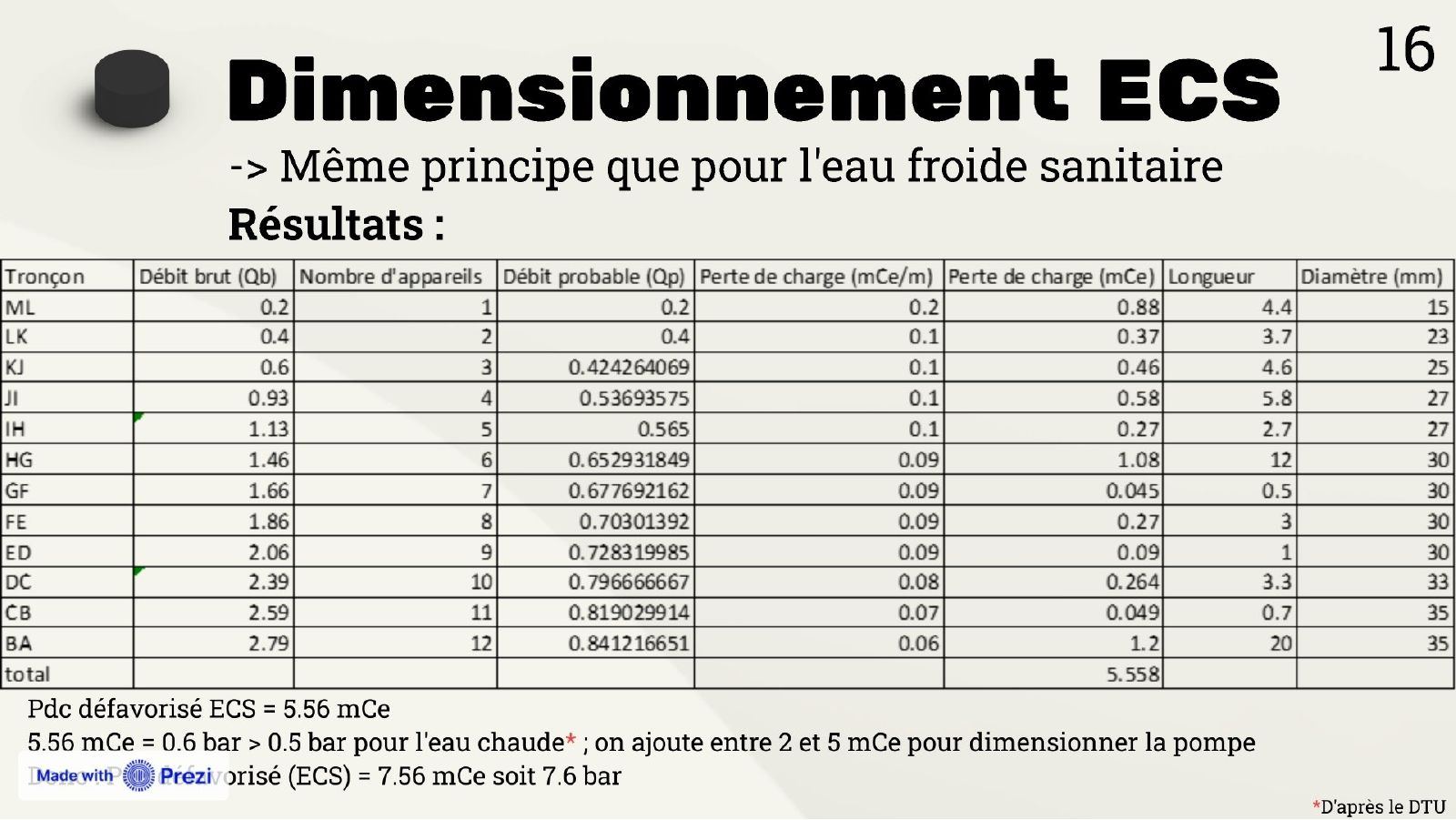

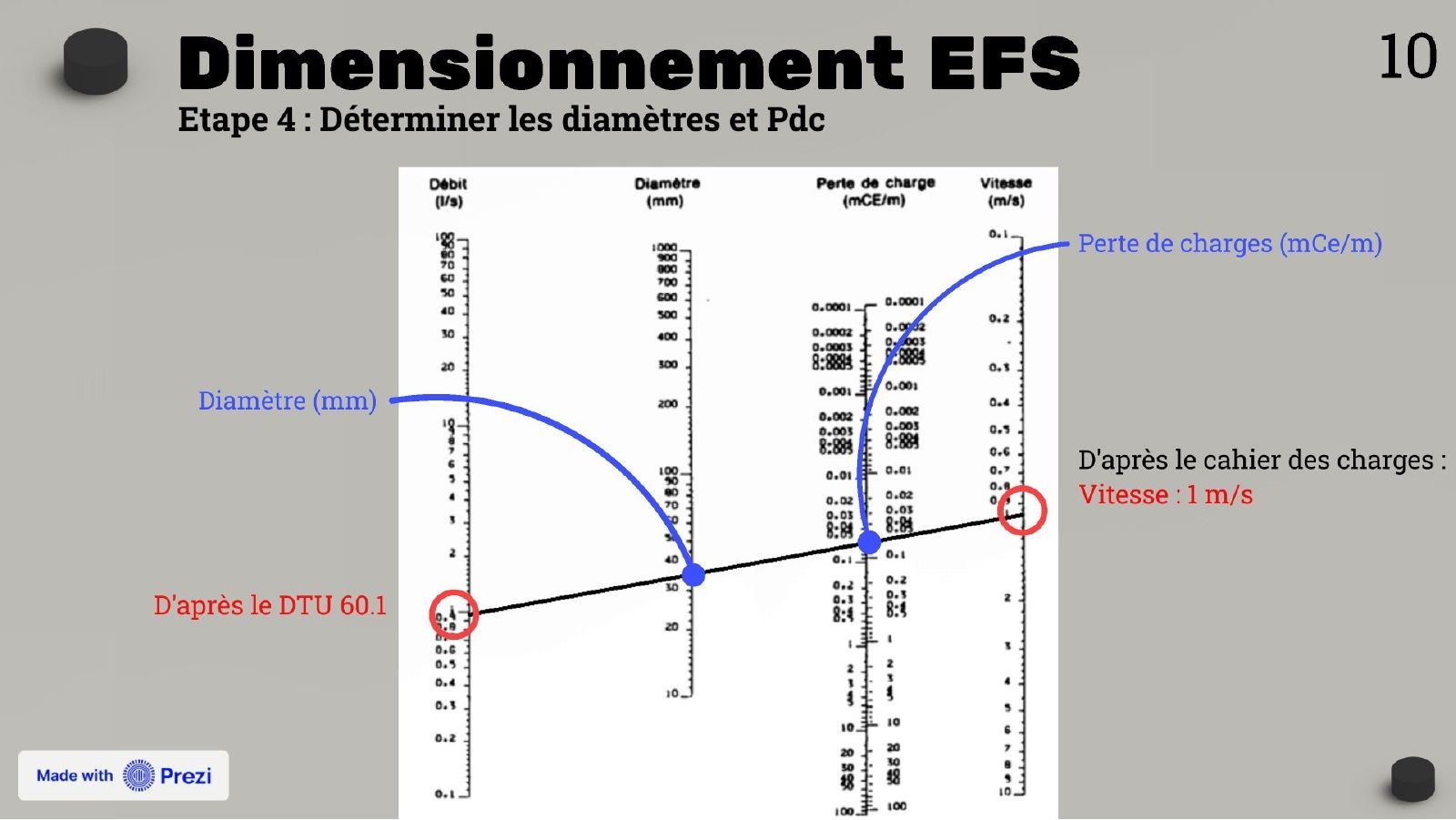

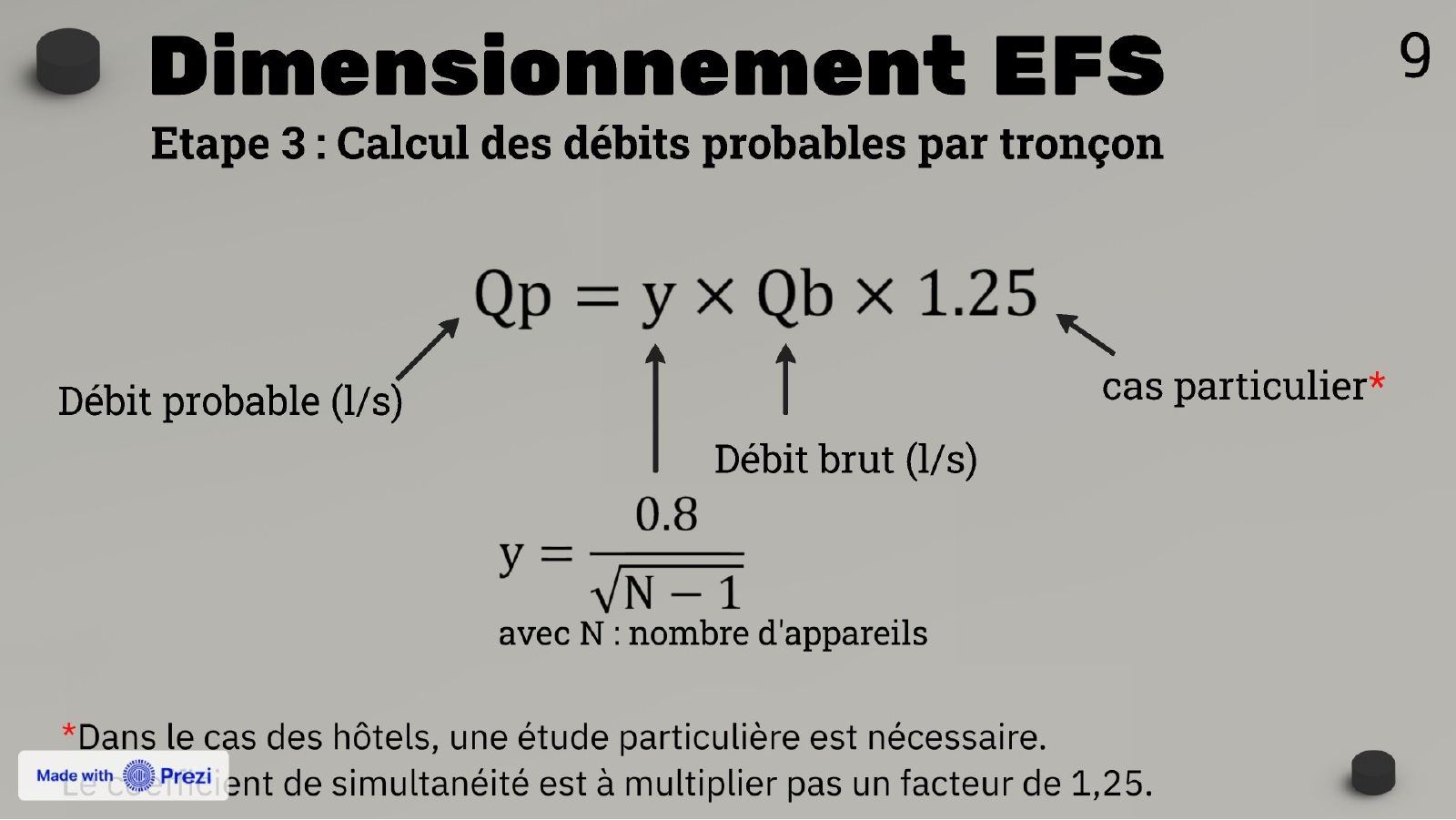

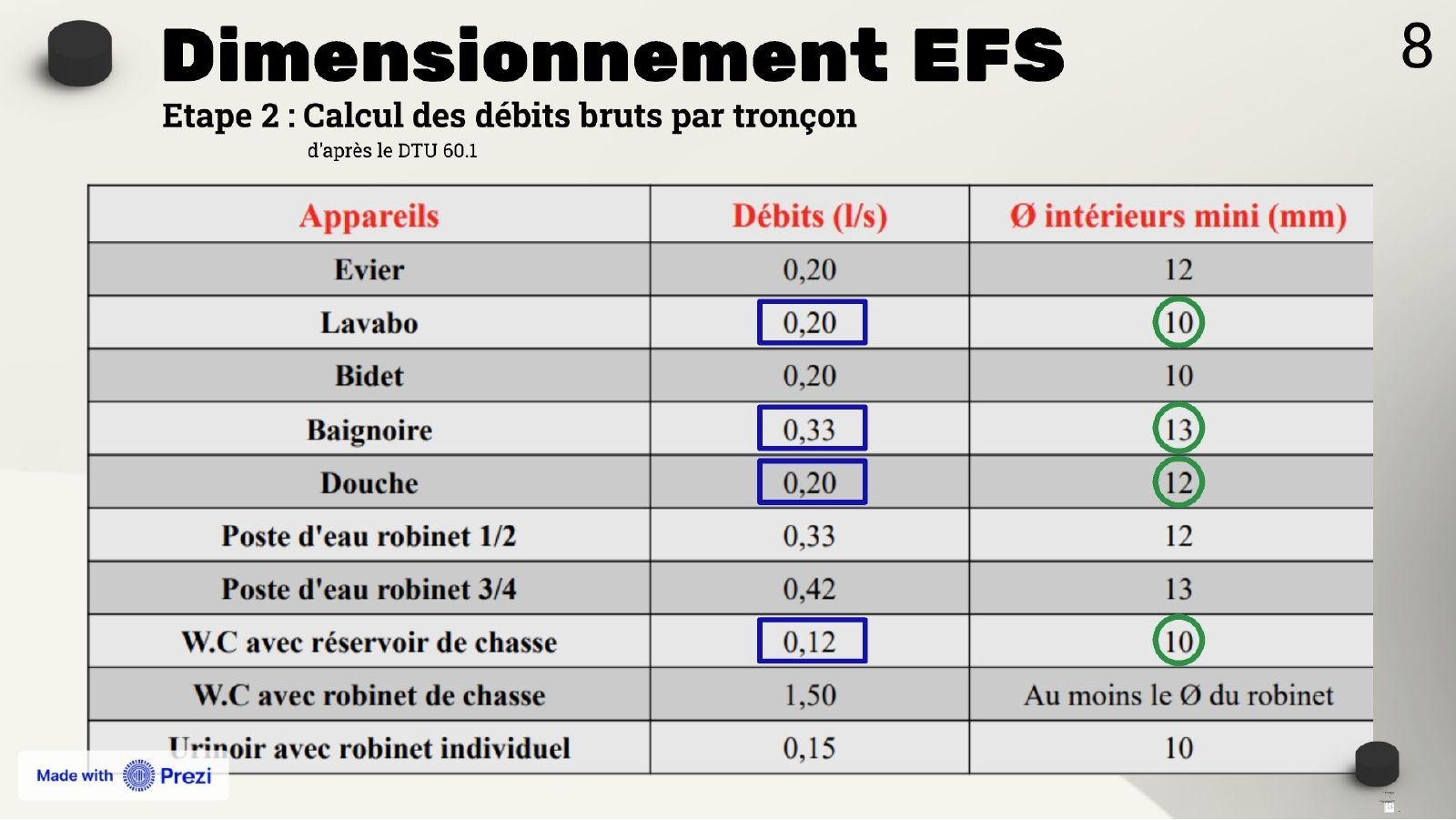

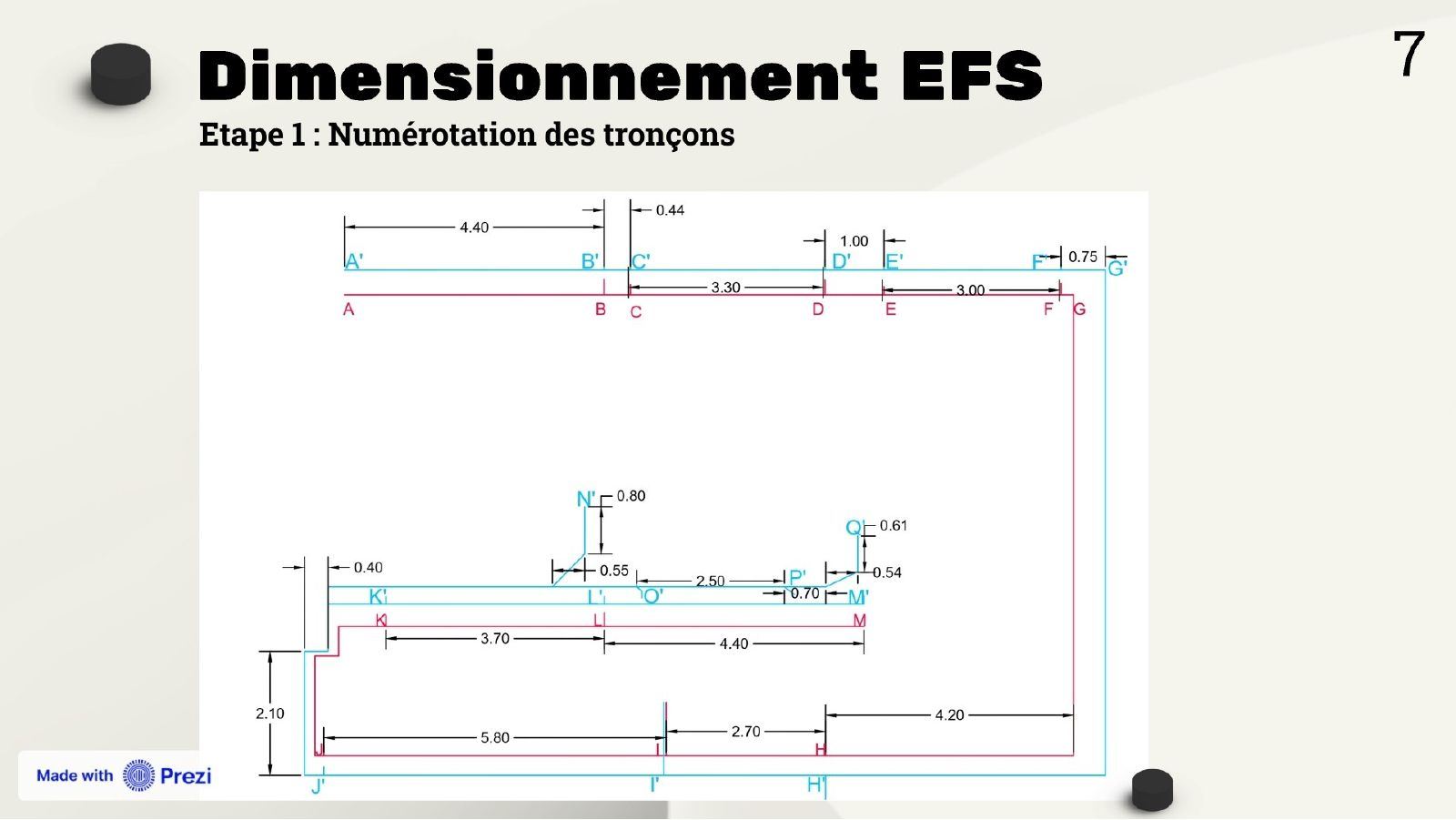

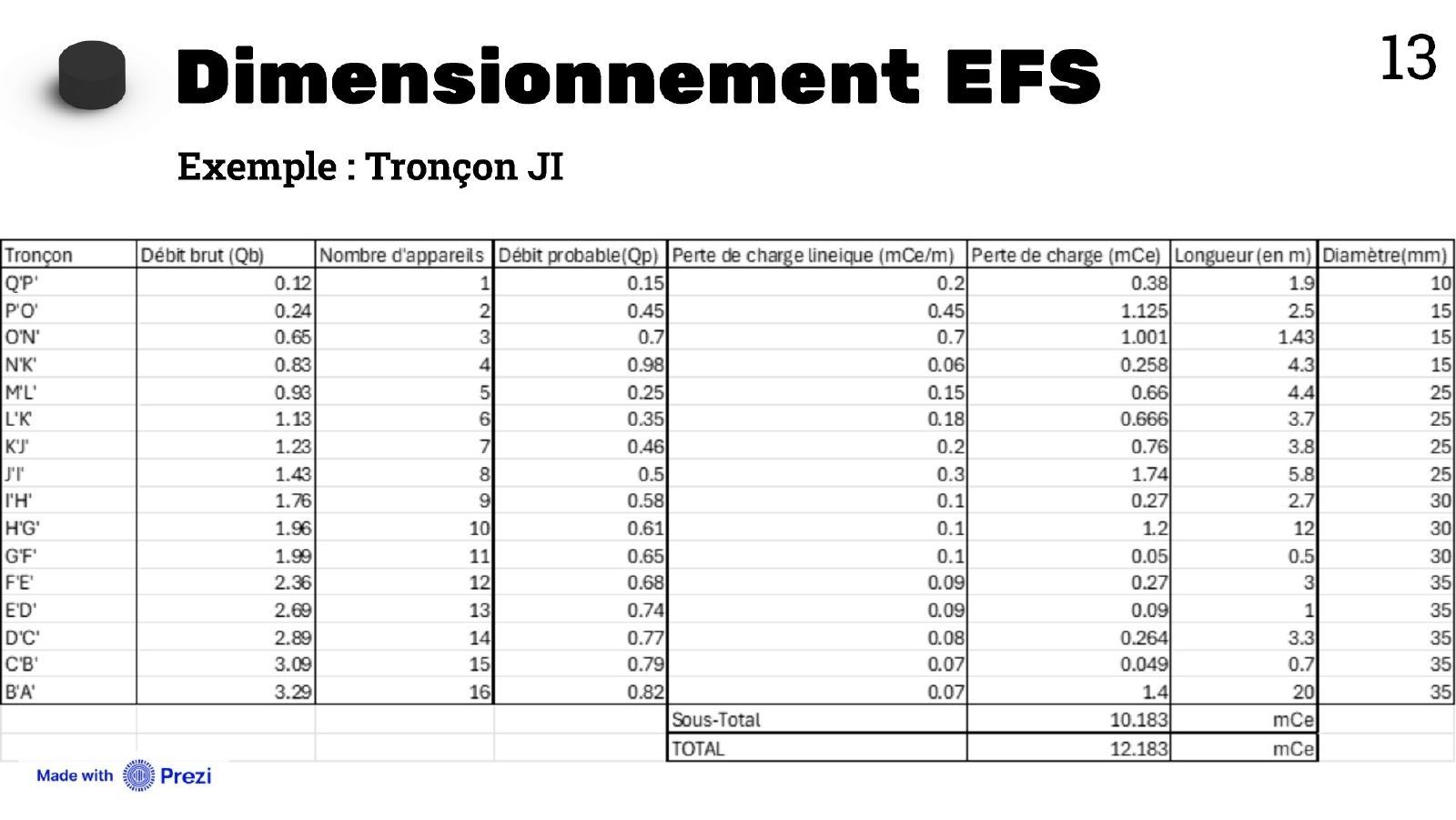

La méthode suit le DTU 60.11 : numérotation des tronçons, débits de base de chaque appareil, débit probable avec le coefficient de simultanéité (majoré de 25 % pour un hôtel), puis choix du diamètre et calcul de la perte de charge sur abaque, avec une vitesse limitée à 1 m/s.

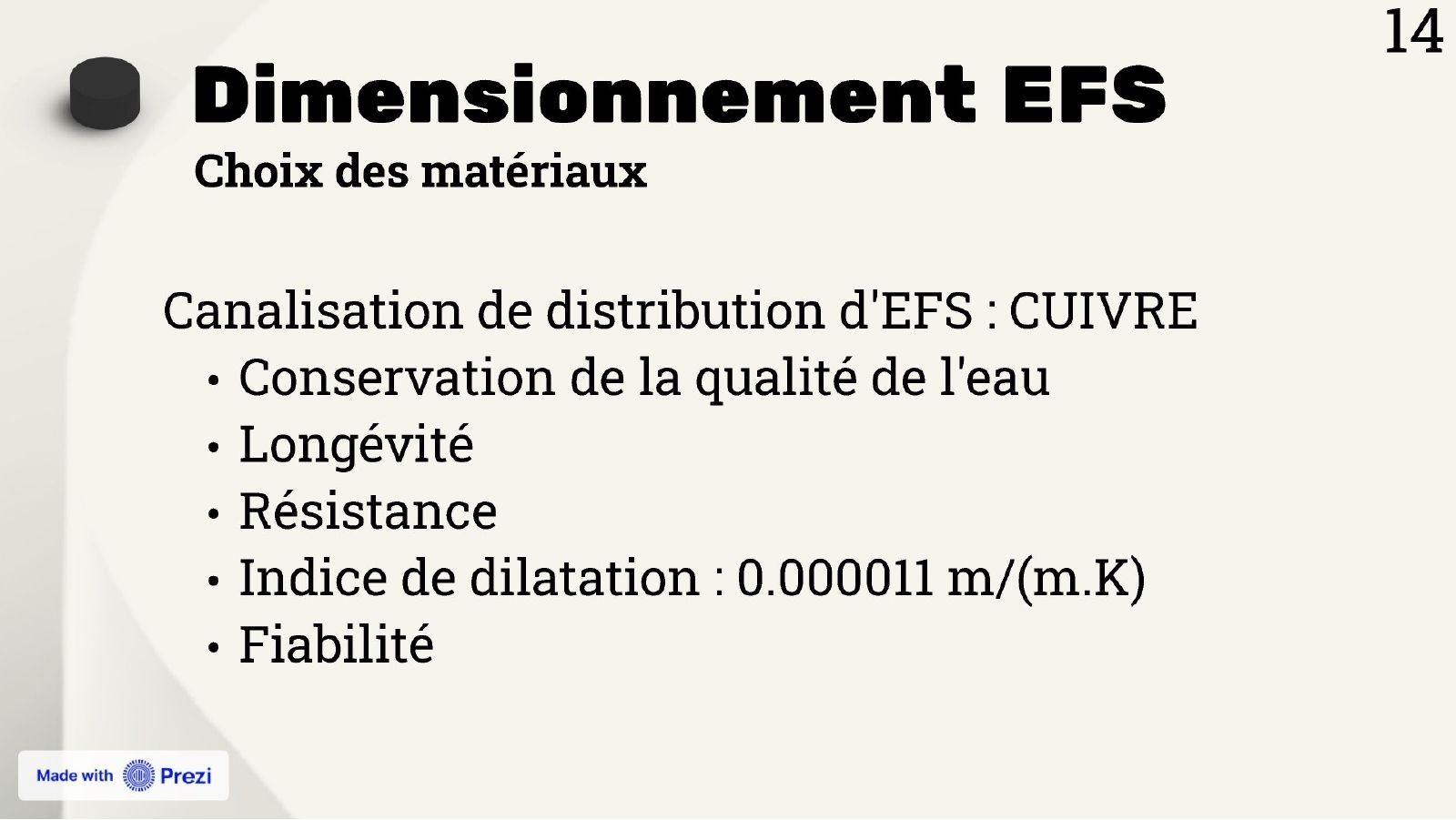

Le cuivre a été retenu pour la qualité de l'eau, sa longévité, sa résistance et sa fiabilité.

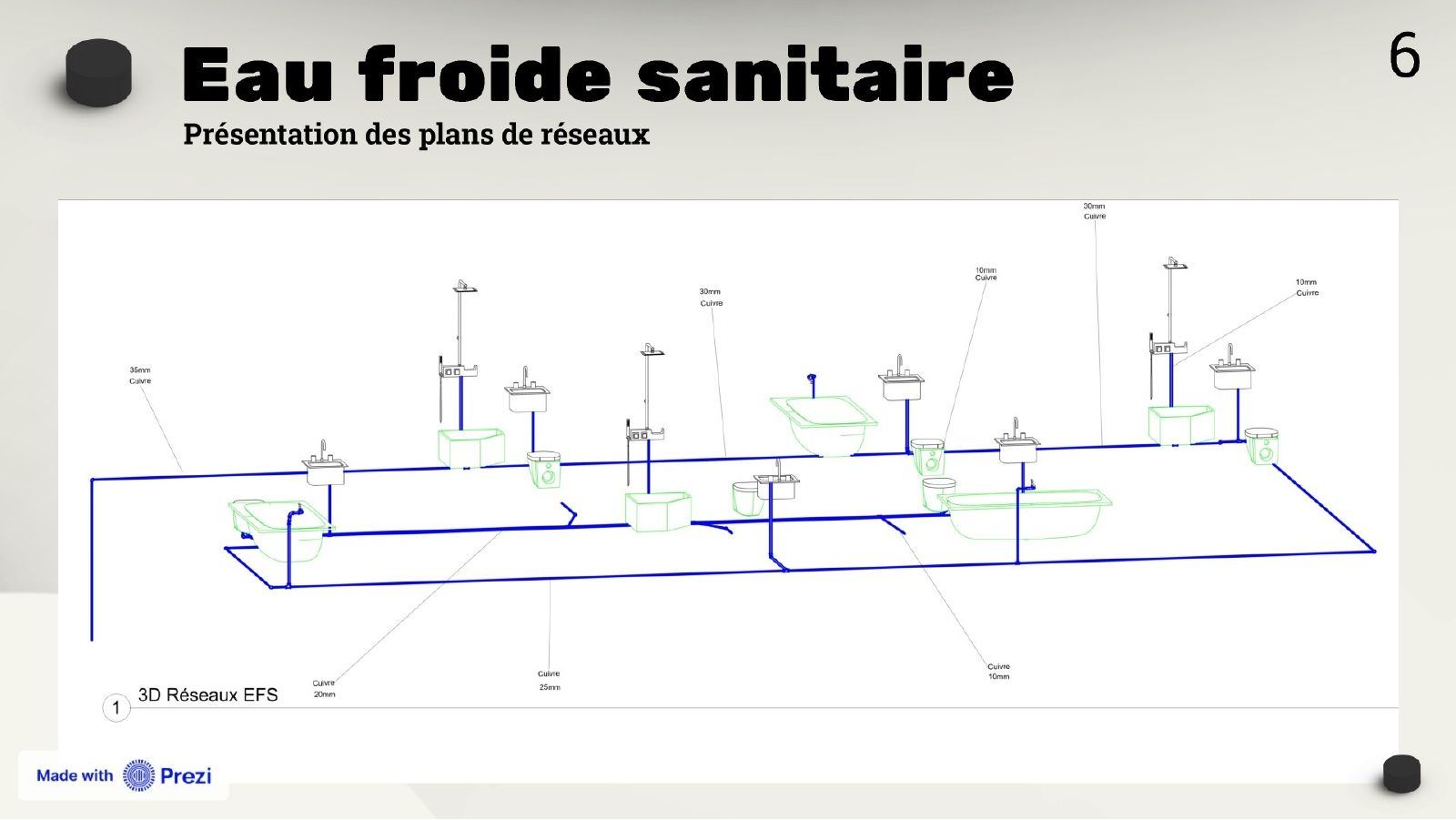

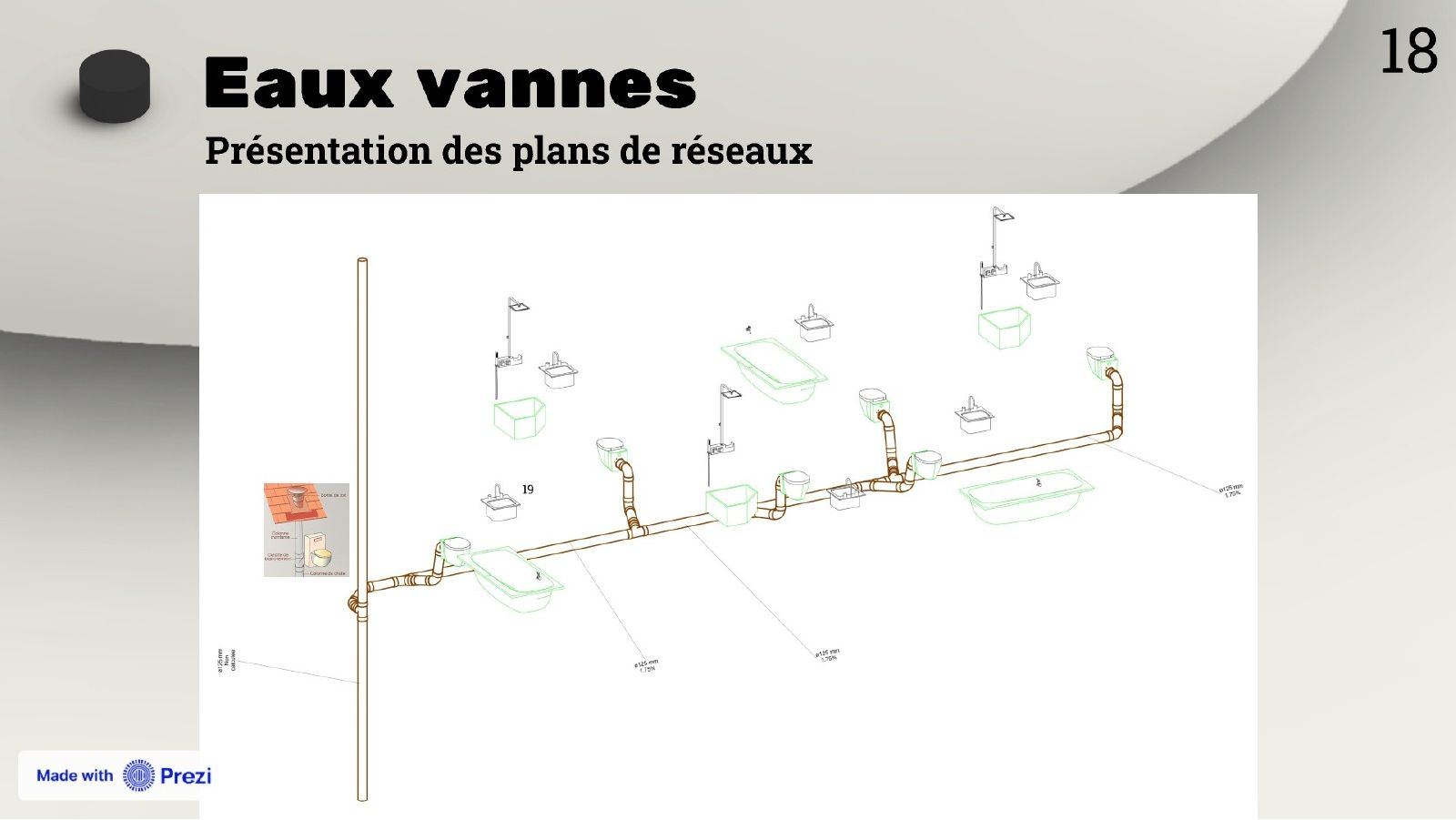

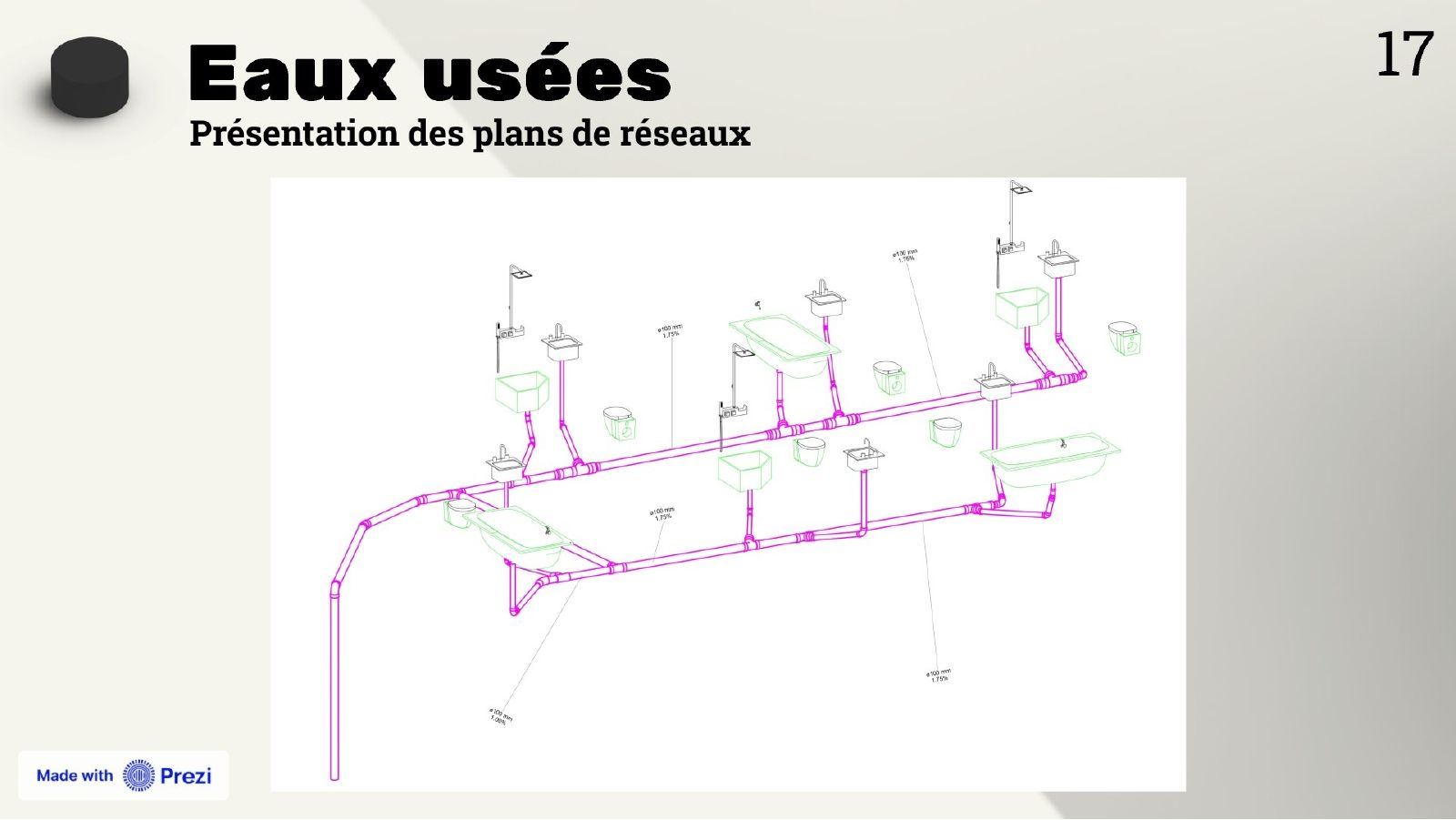

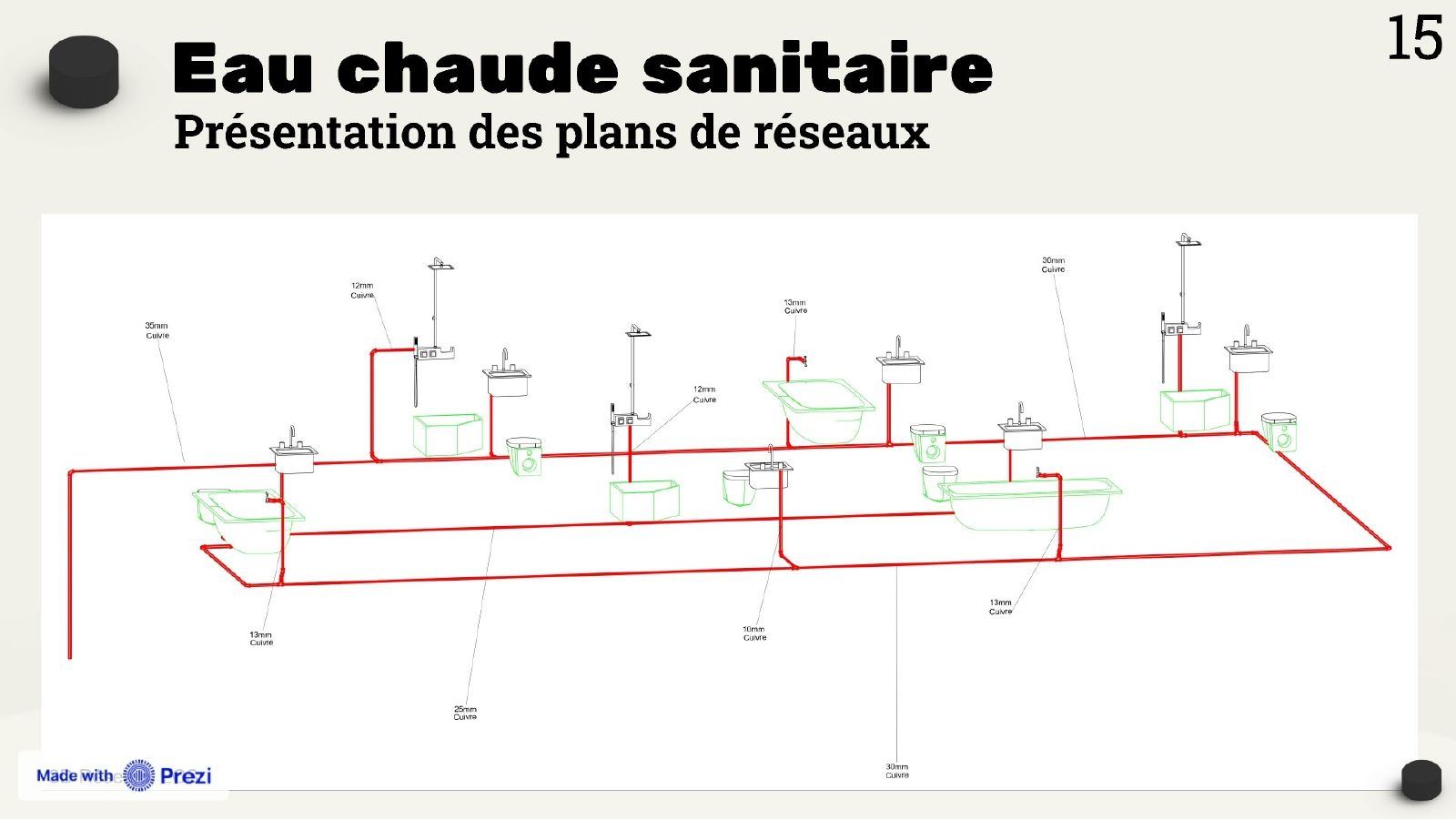

Livrables : tracé et dimensionnement des réseaux, plans d'implantation et maquette 3D.
La présentation complète

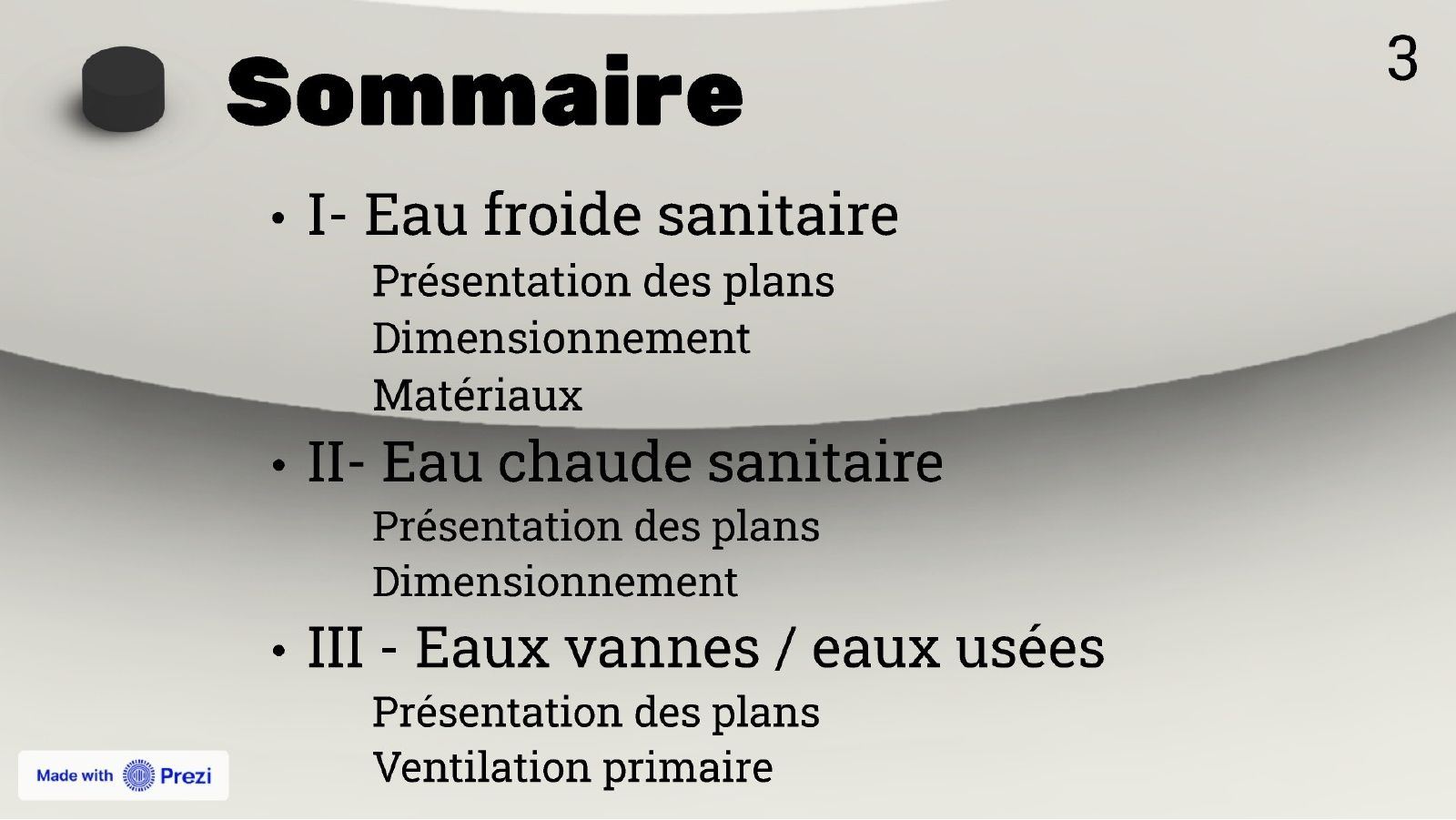

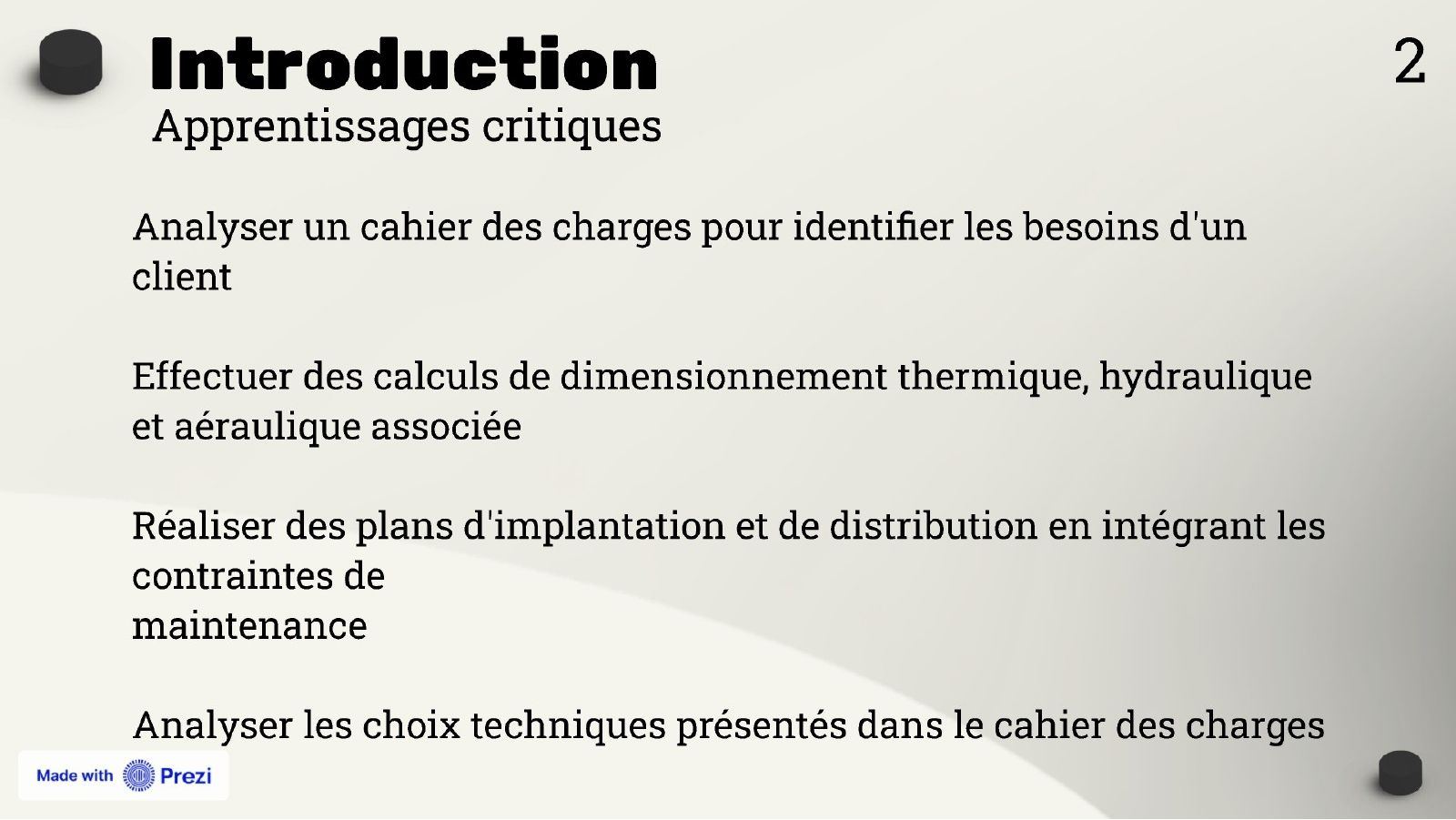

Diapositives de la soutenance de la SAé (présentation Prezi). Cliquez sur une diapositive pour l'agrandir, puis naviguez avec les flèches.
