Partir du CCTP

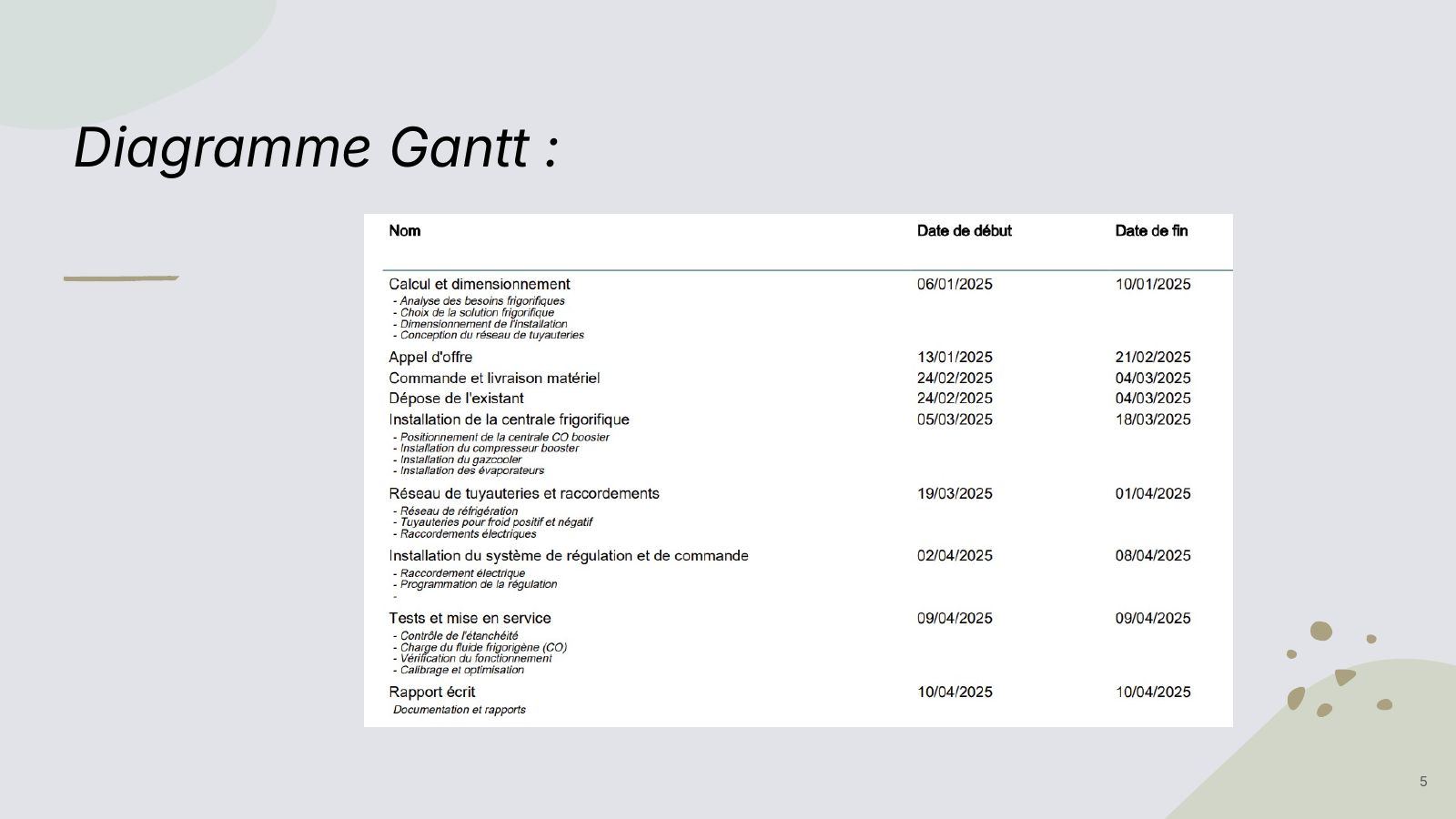

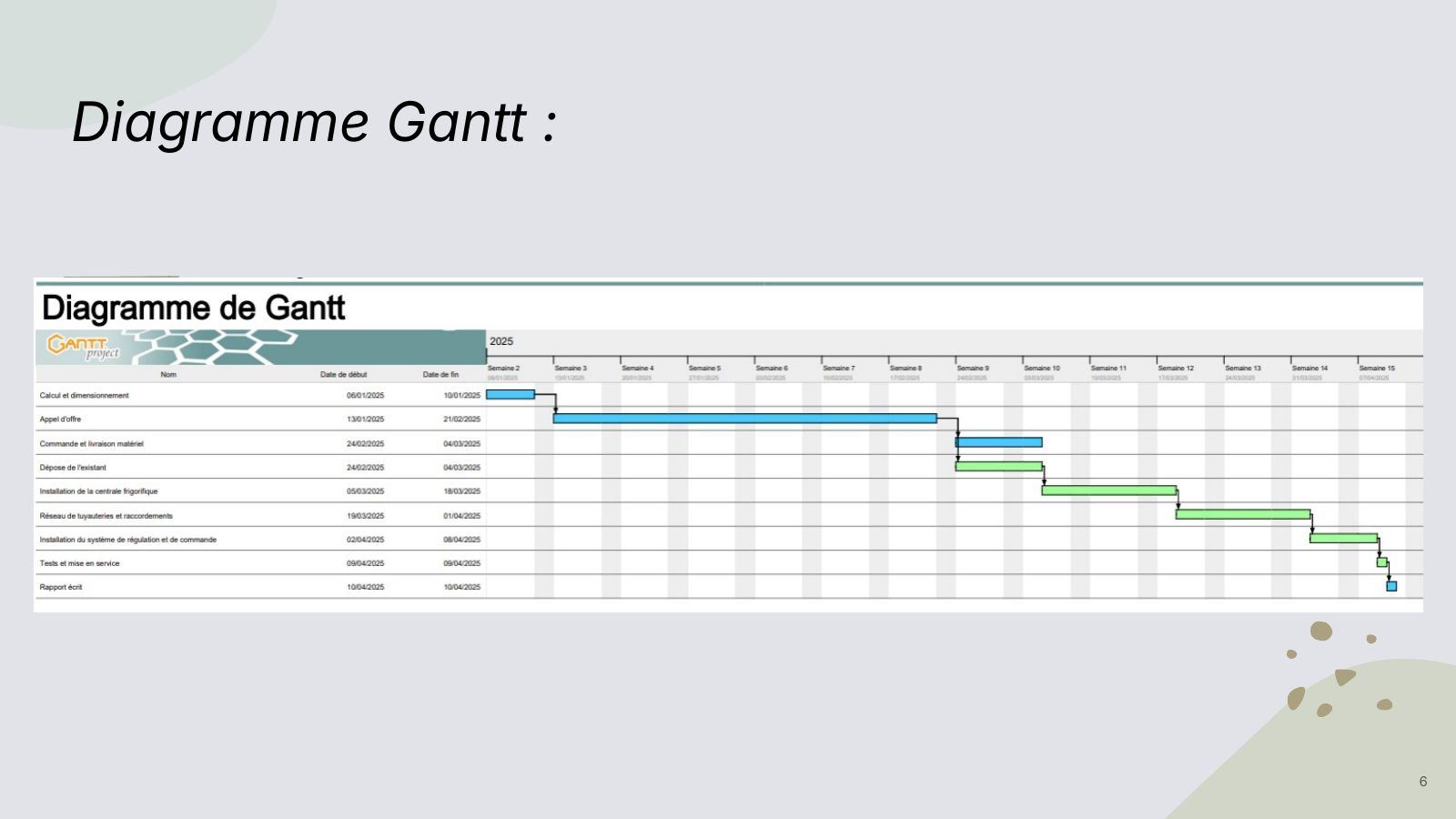

Tout part du cahier des charges : analyser les besoins du client, puis planifier l'étude avec un diagramme de Gantt.
Évaluer les besoins en froid

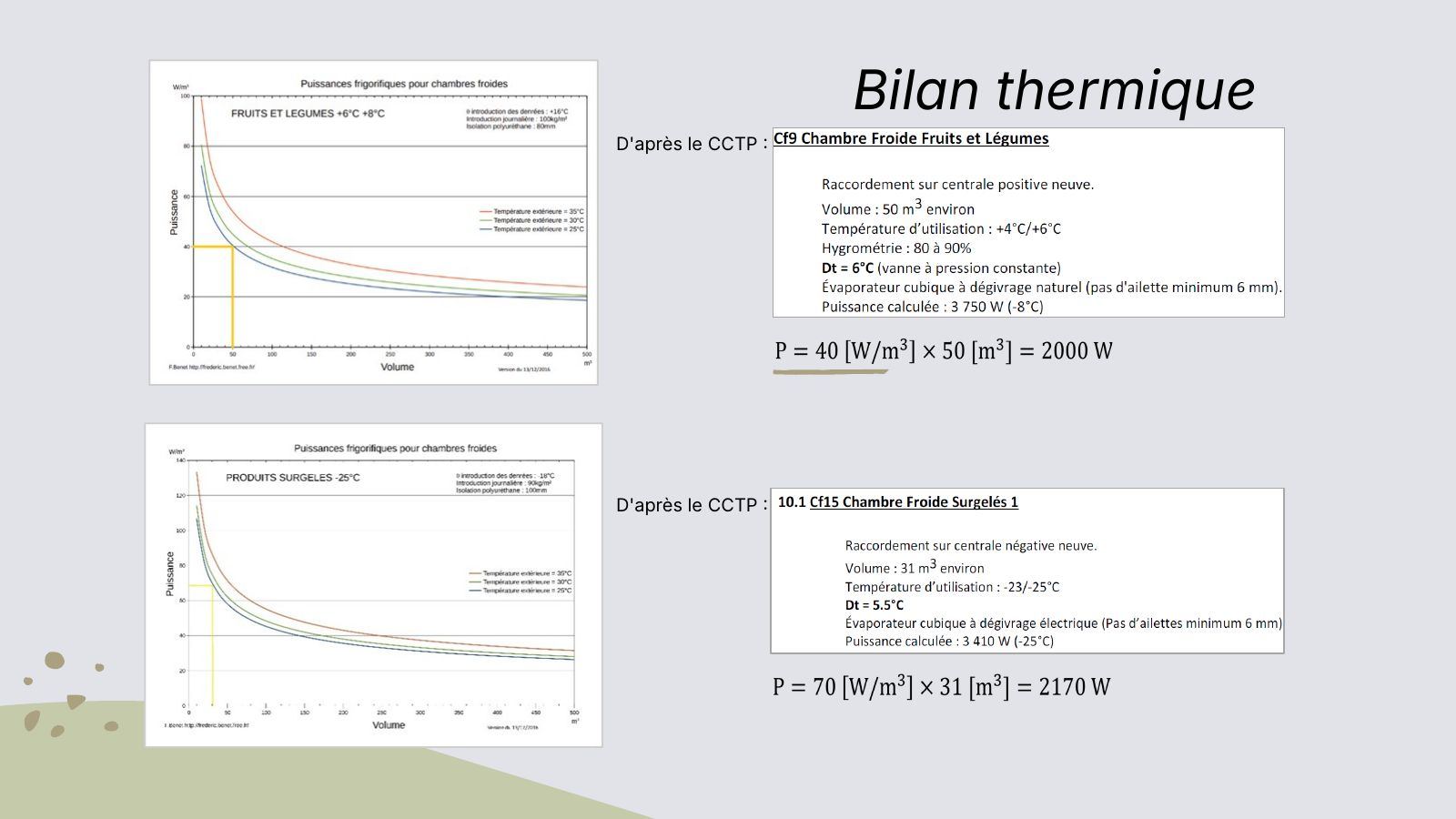

Le bilan thermique des chambres froides, en froid positif (produits frais) comme en froid négatif (surgelés), fixe la puissance frigorifique à couvrir. Nous l'avons détaillé pour deux chambres, CF9 et CF15.
Choisir chaque composant

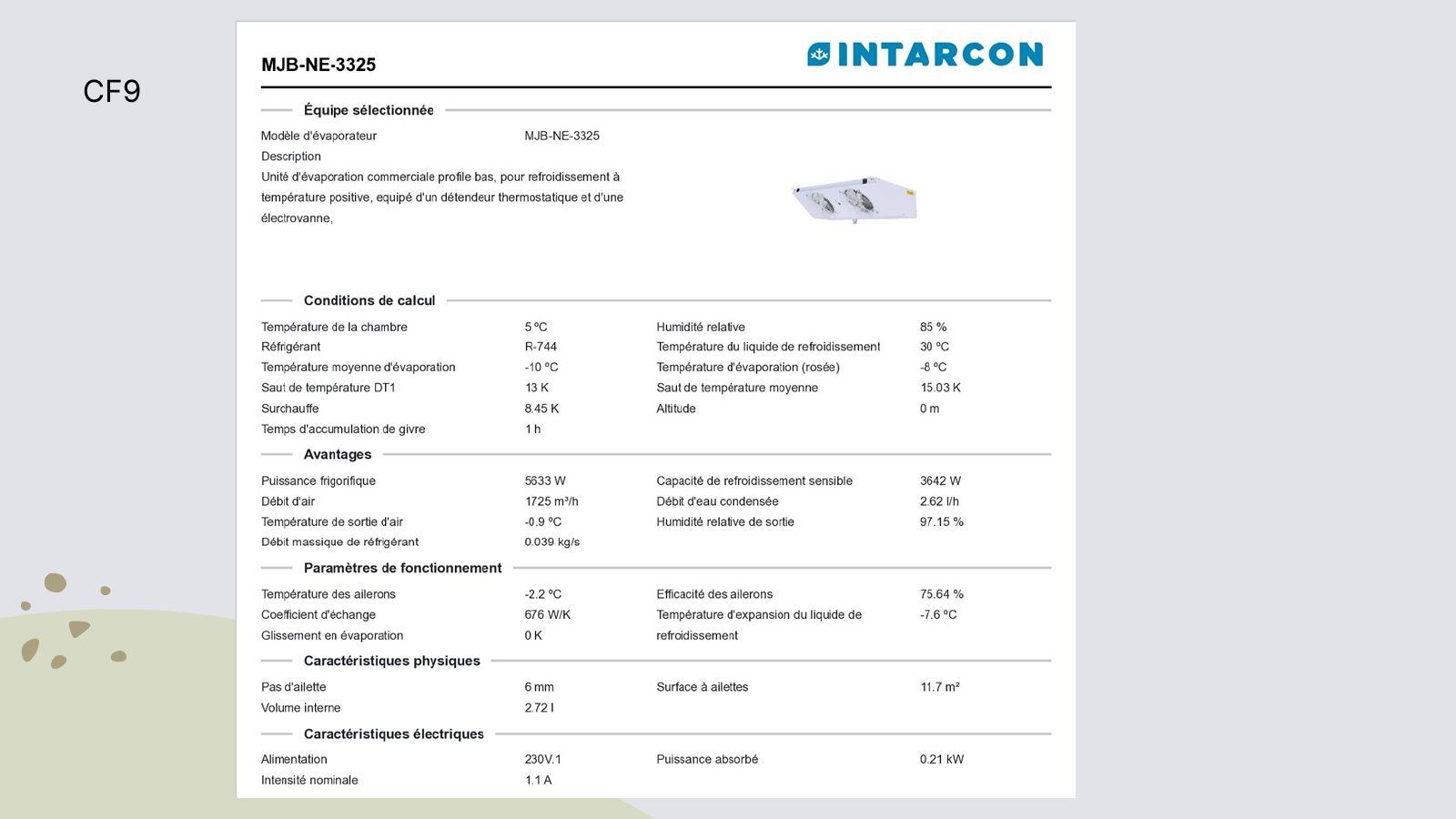

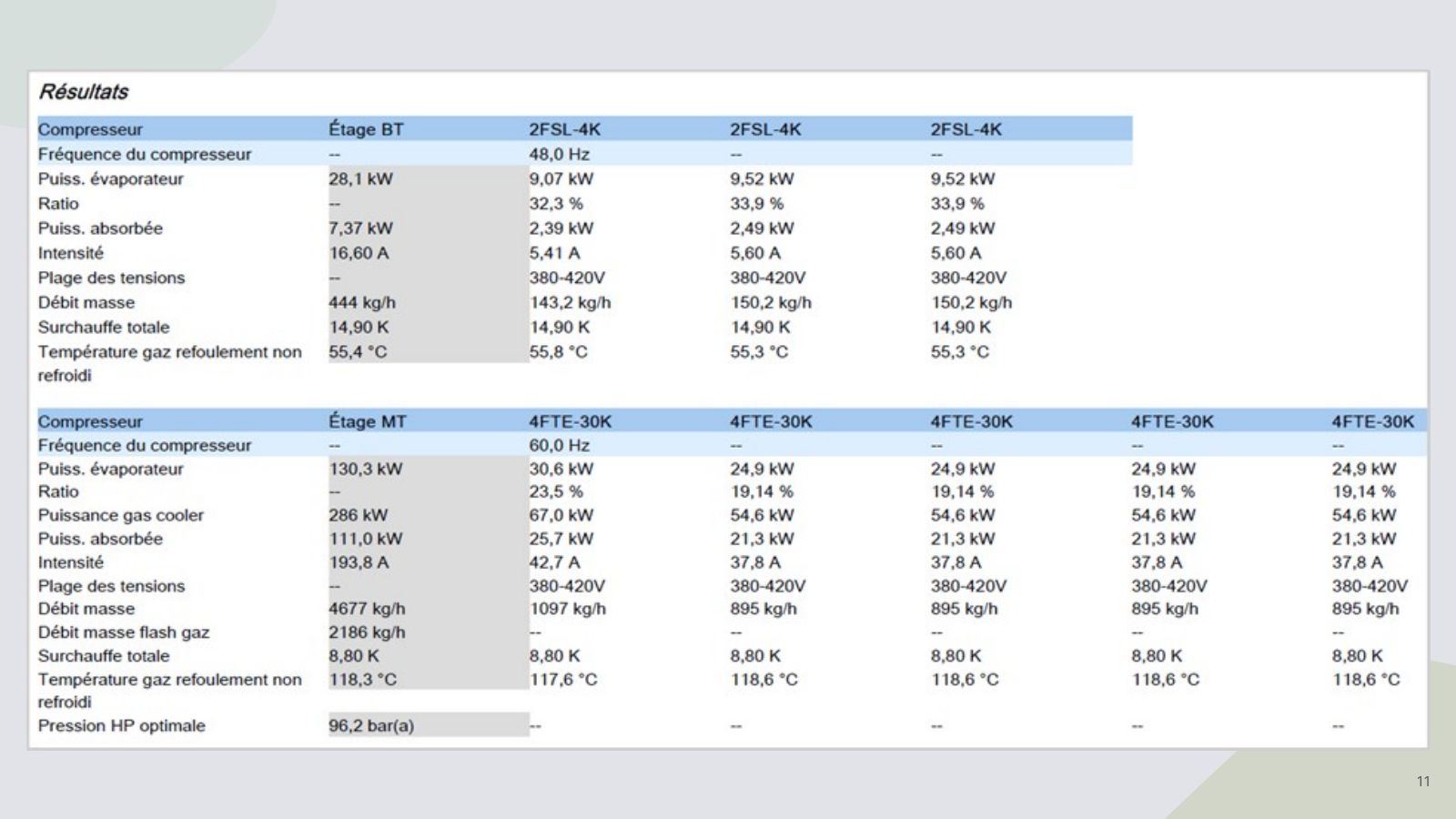

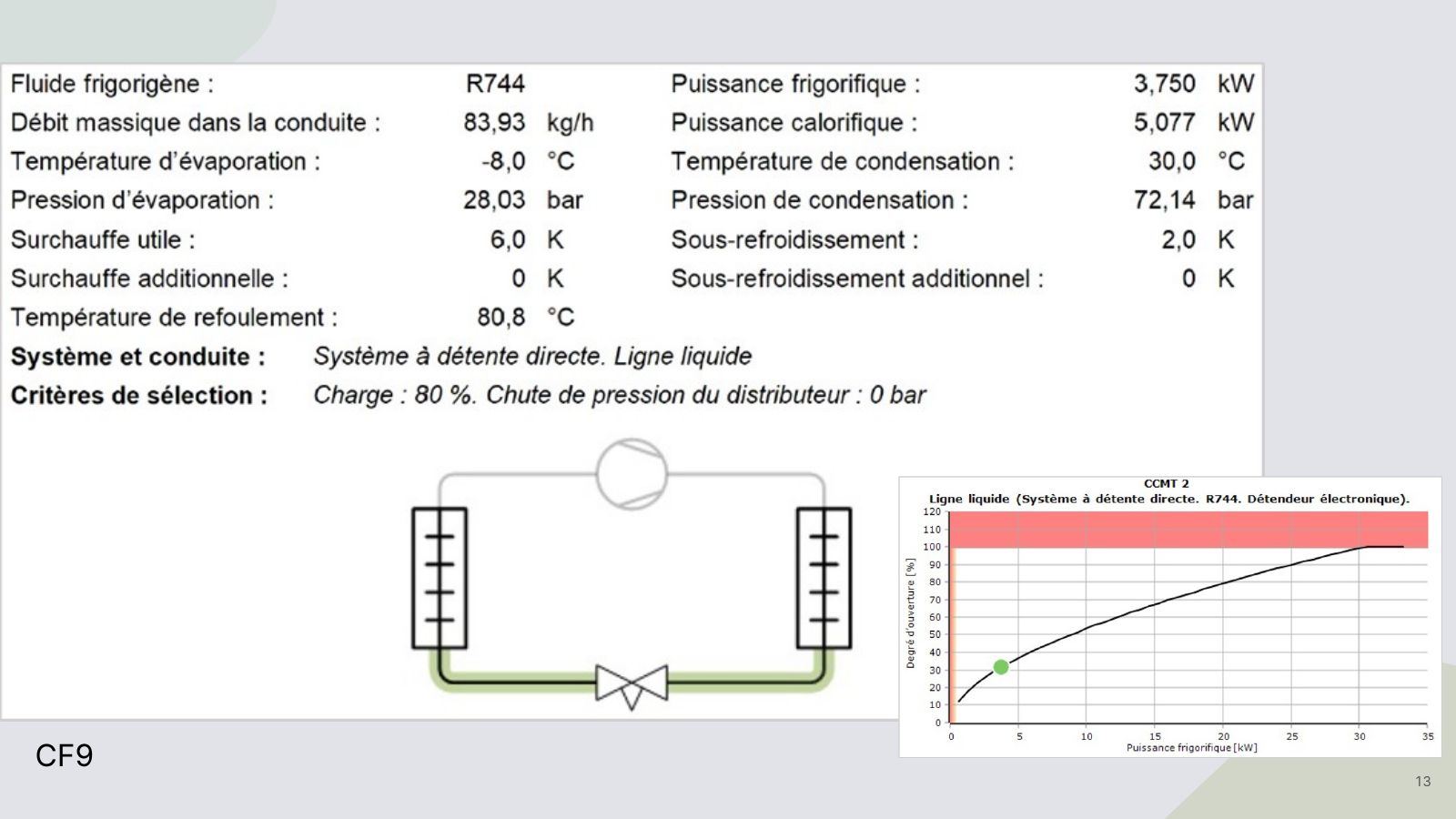

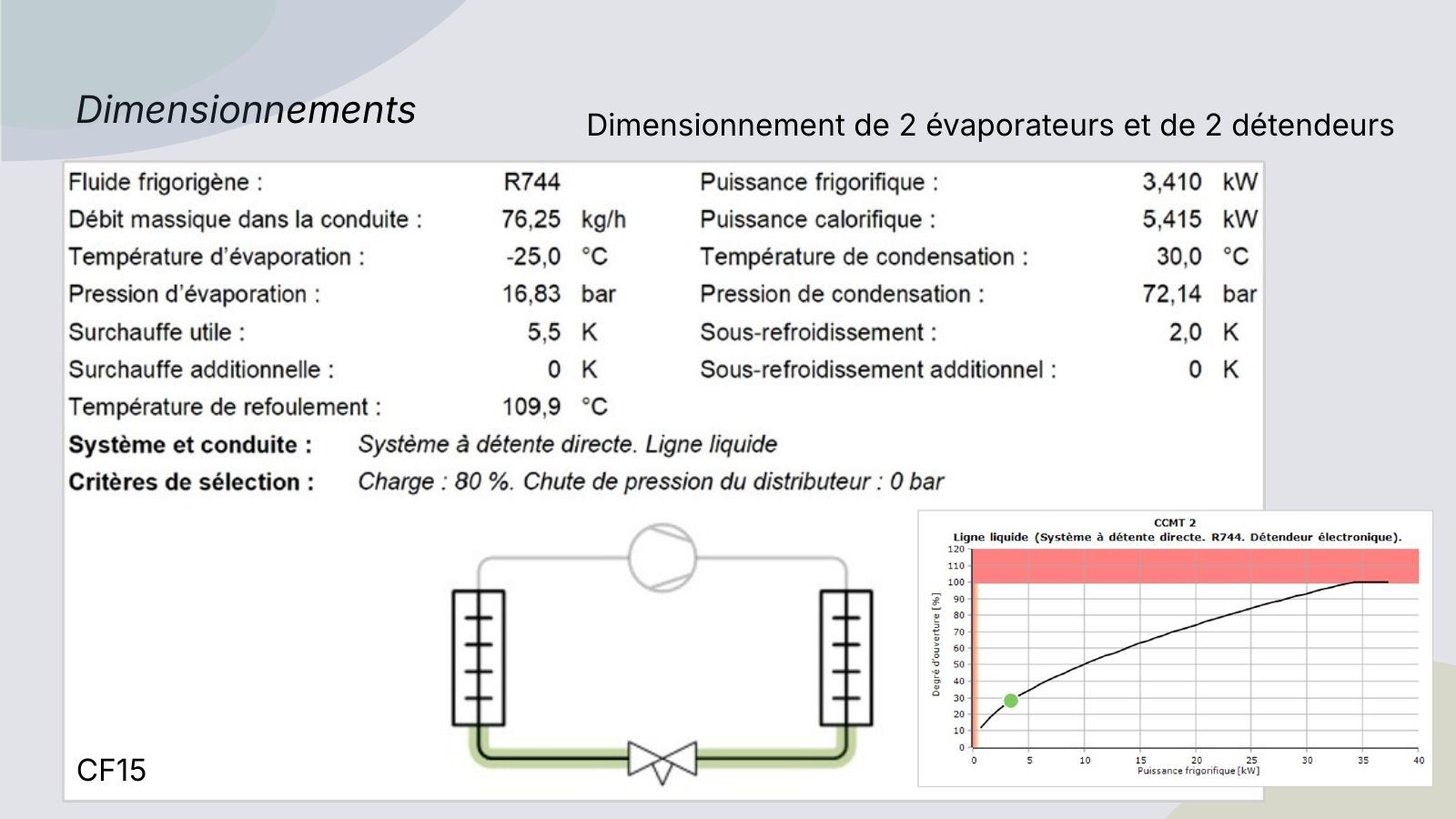

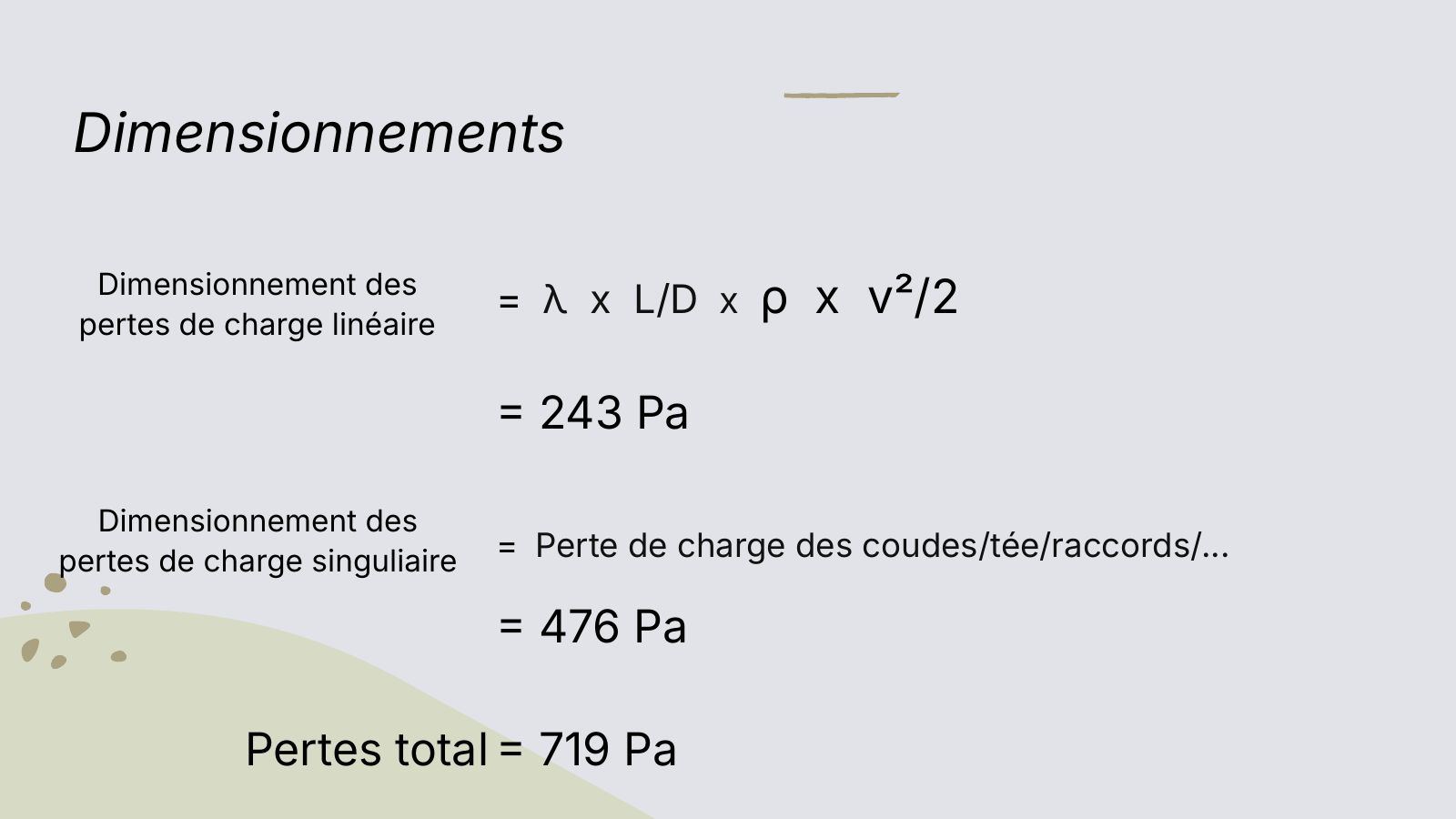

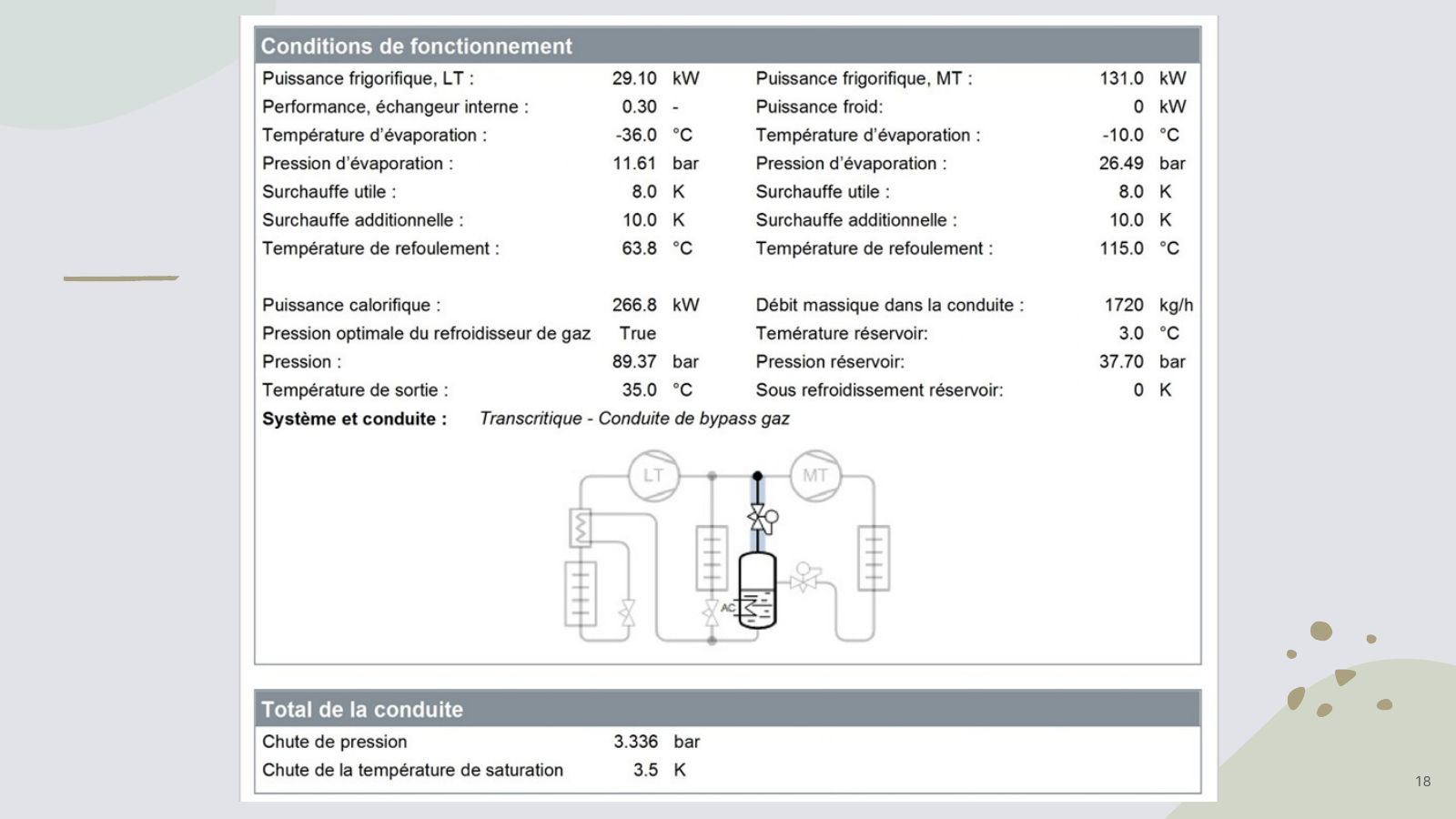

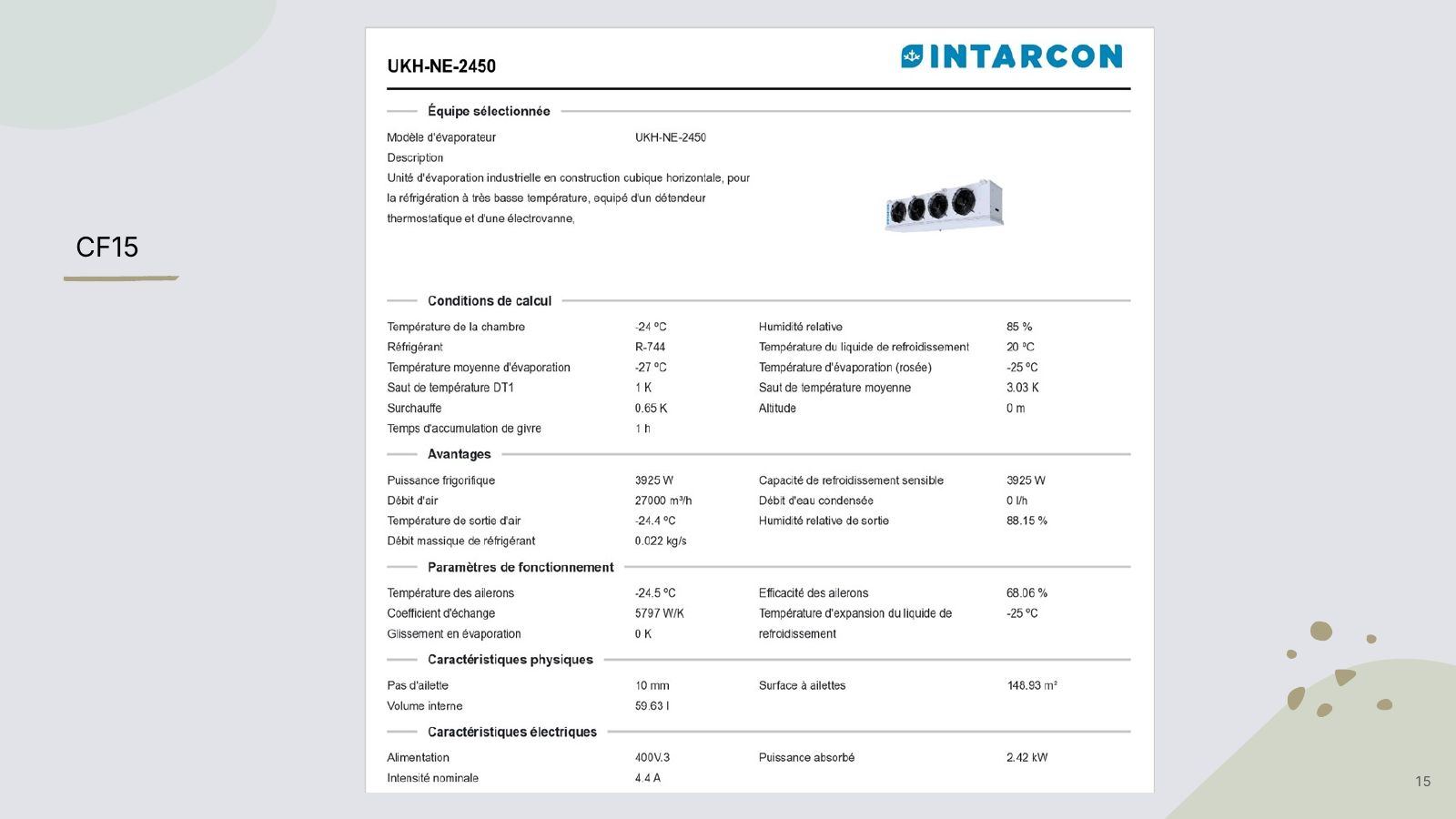

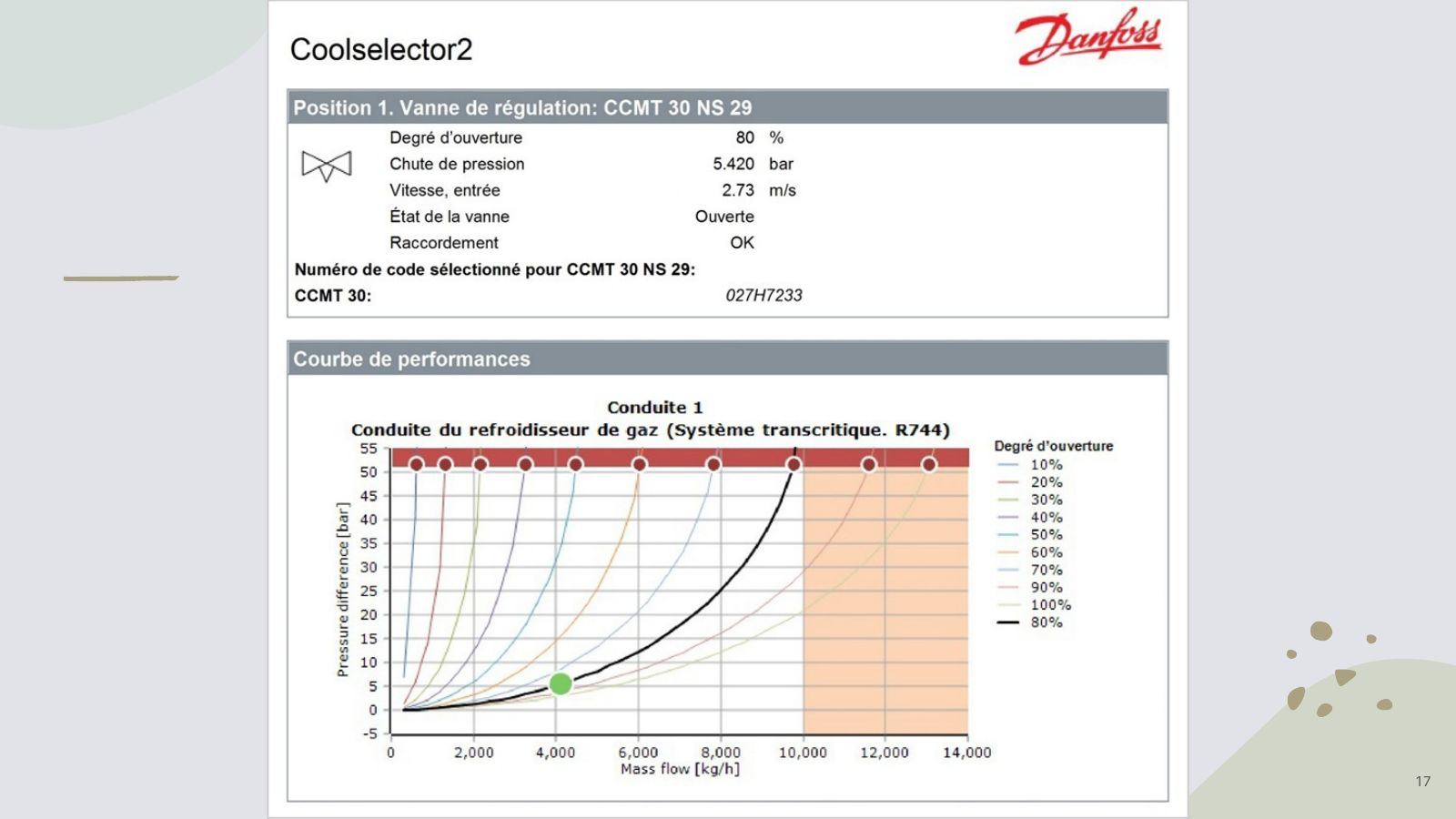

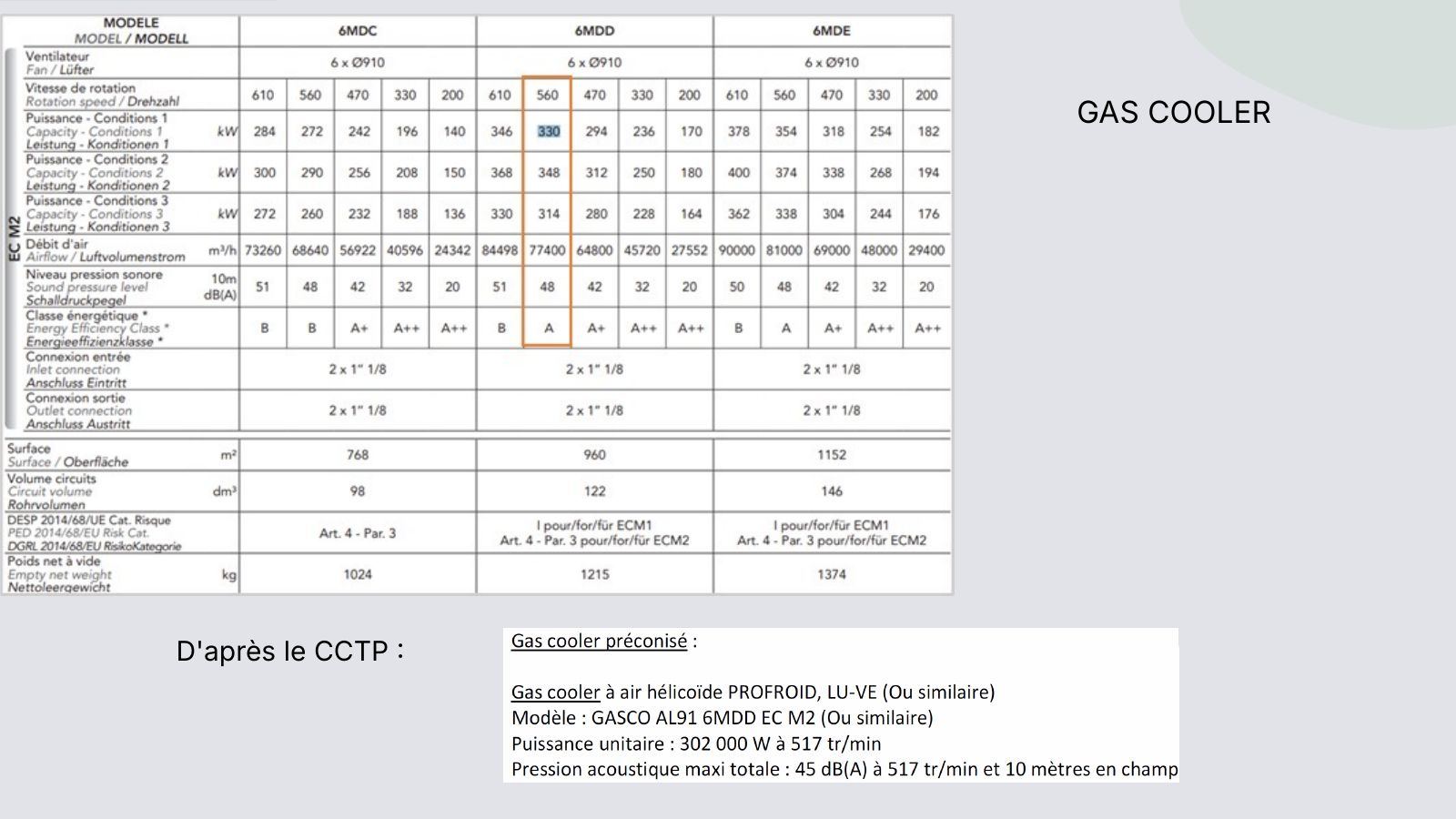

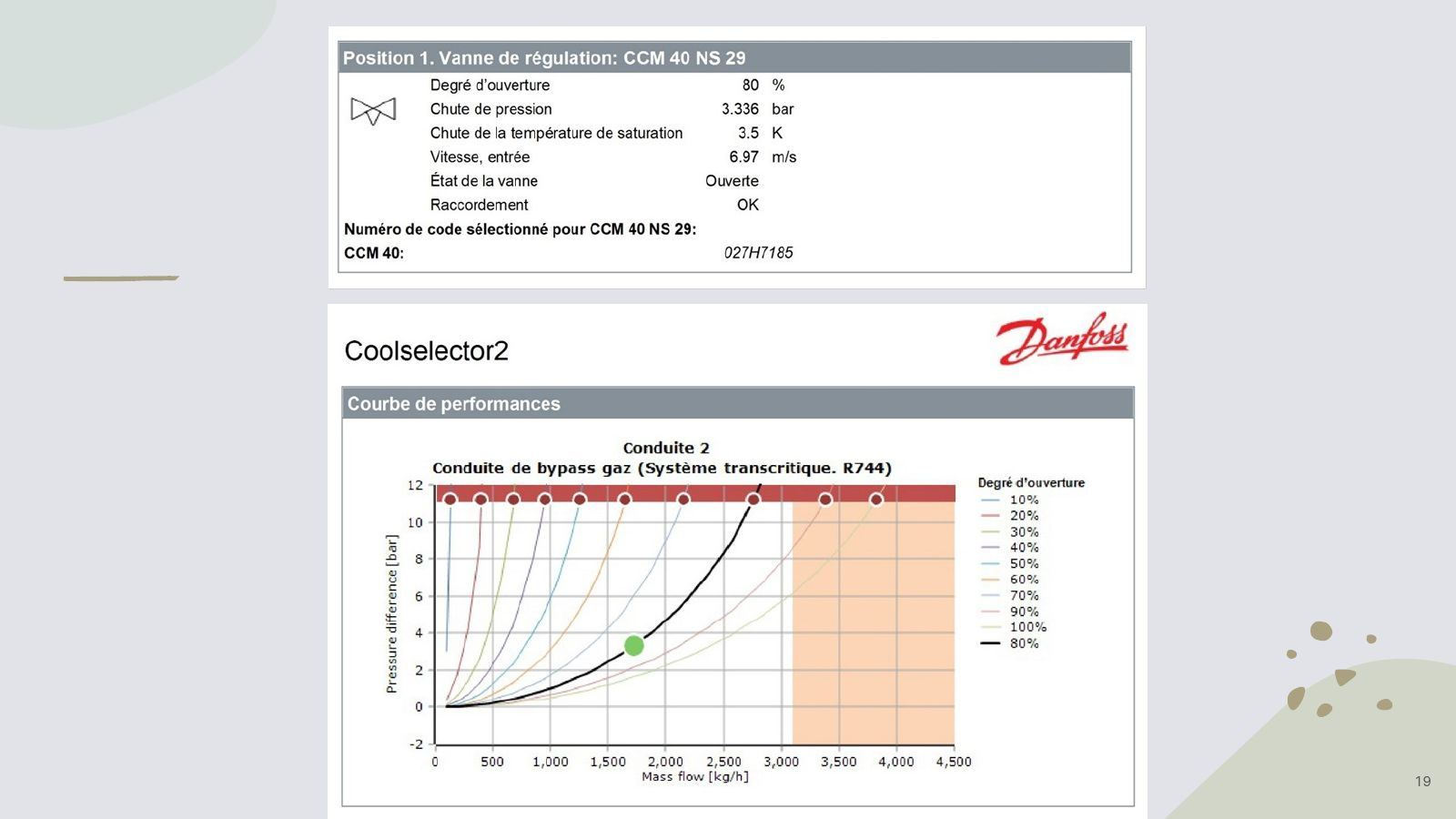

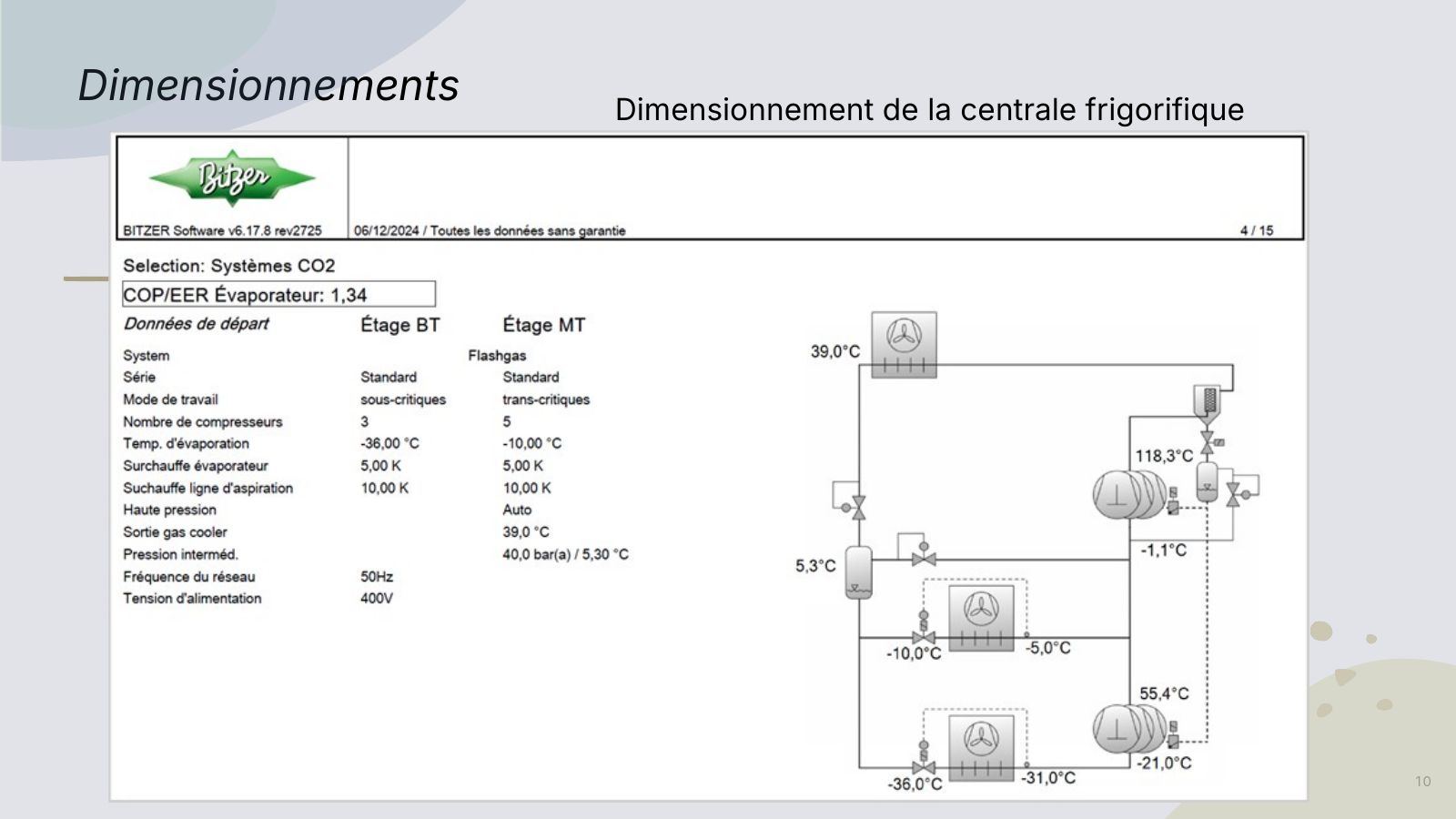

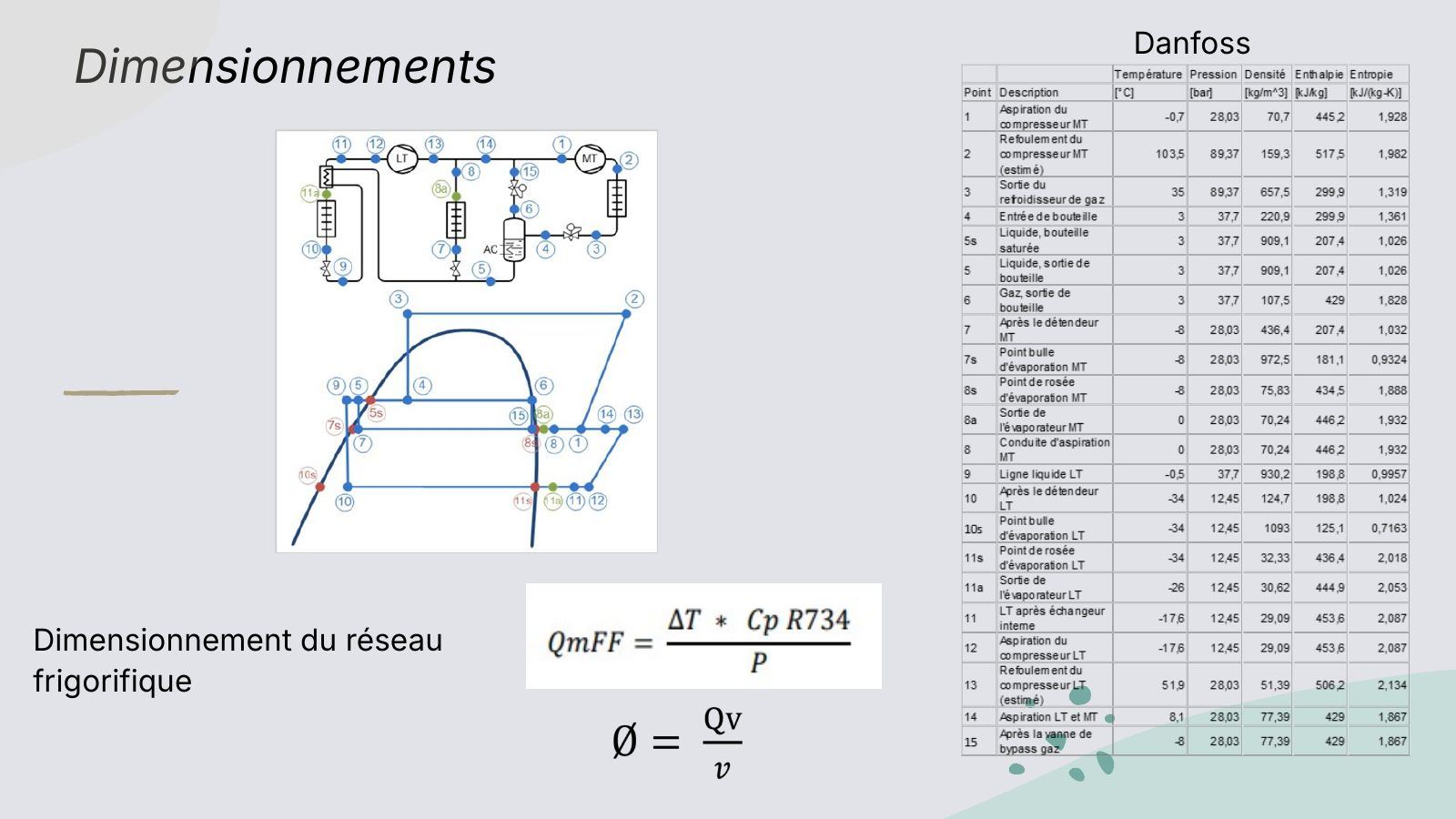

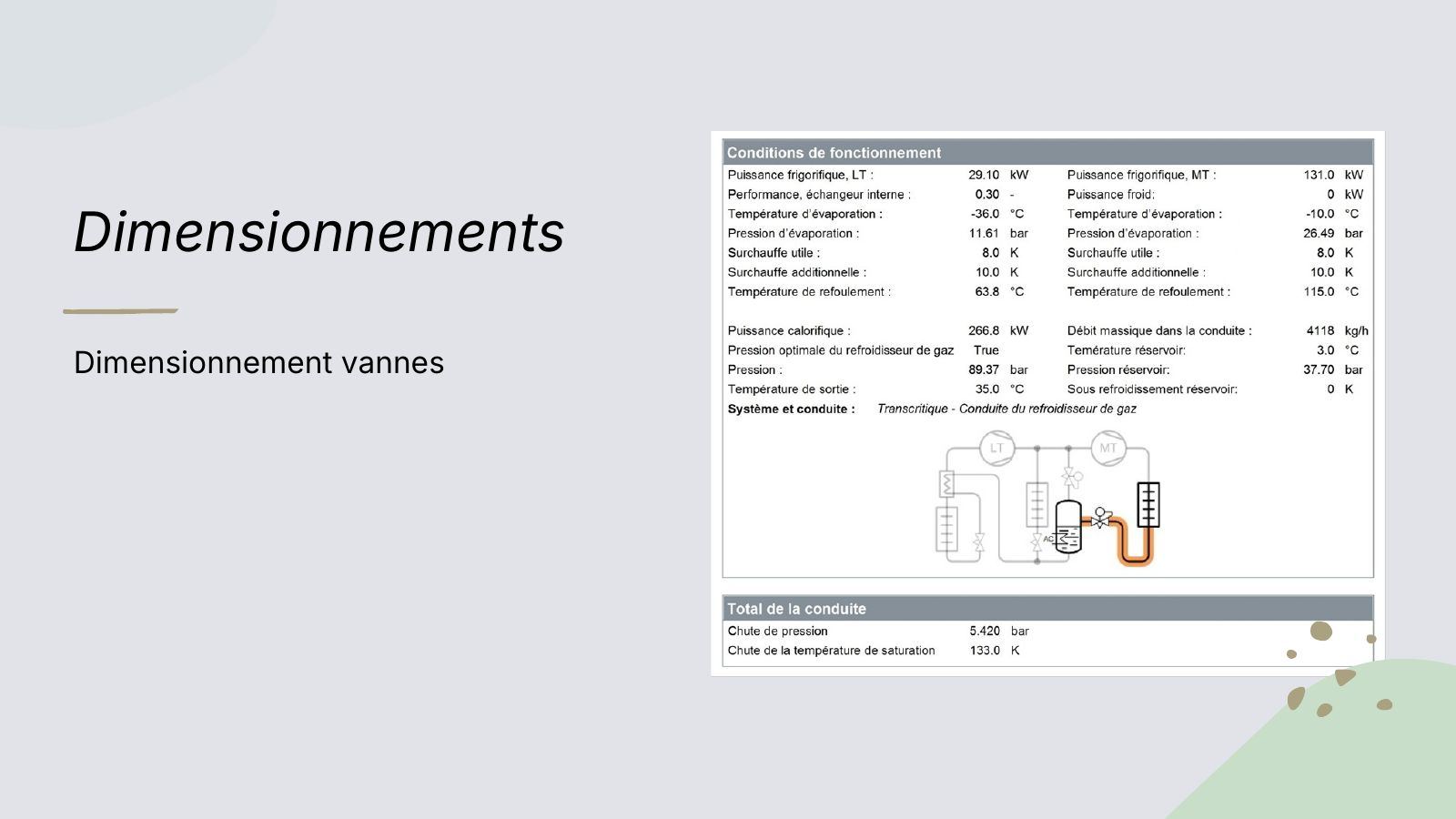

Réseau frigorifique (719 Pa de pertes de charge au total, linéaires et singulières), centrale de production, évaporateurs Intarcon et détendeurs de chaque chambre, vannes sélectionnées sur Danfoss Coolselector2, gas cooler et régulation.
Du schéma au devis

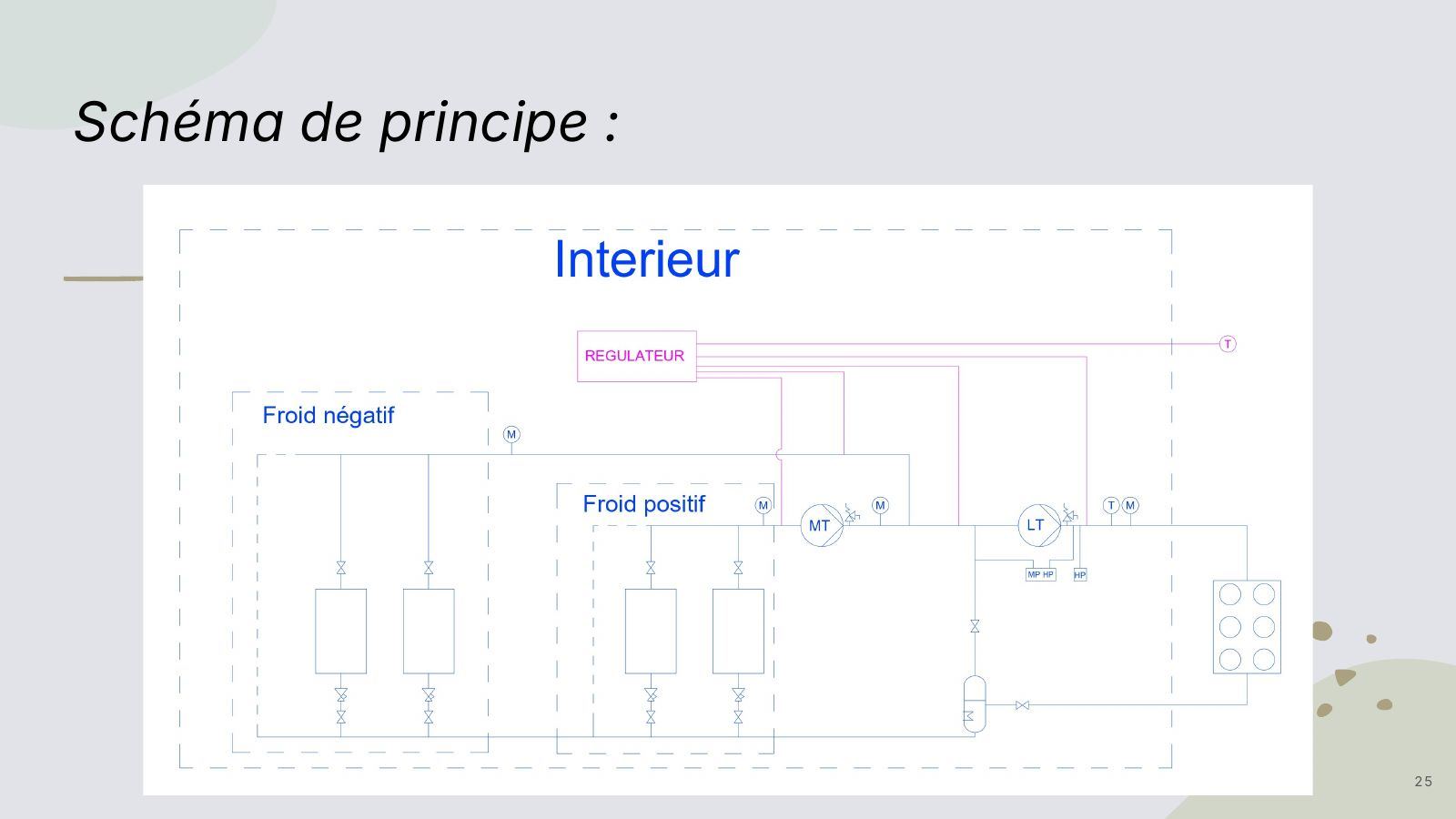

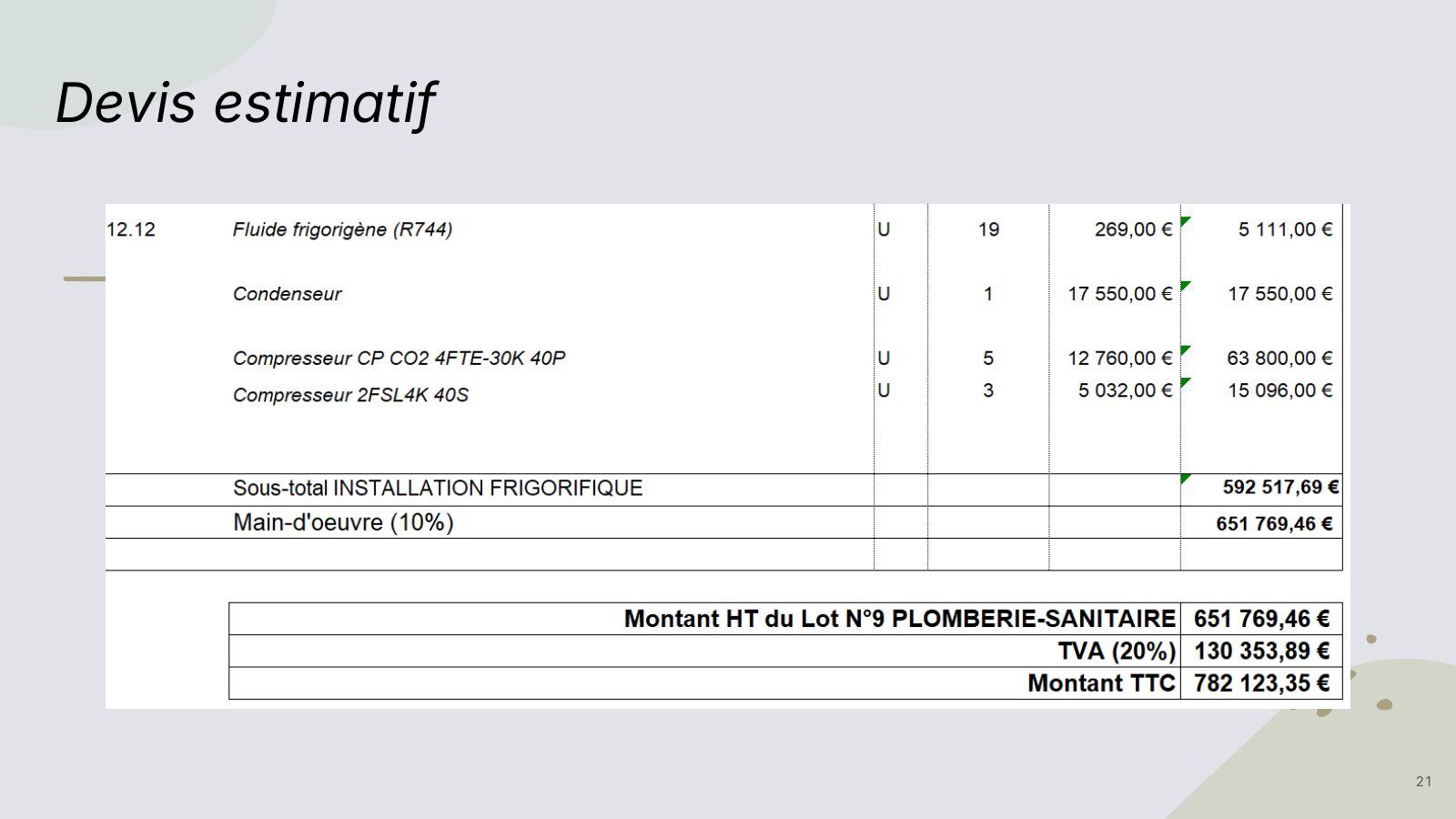

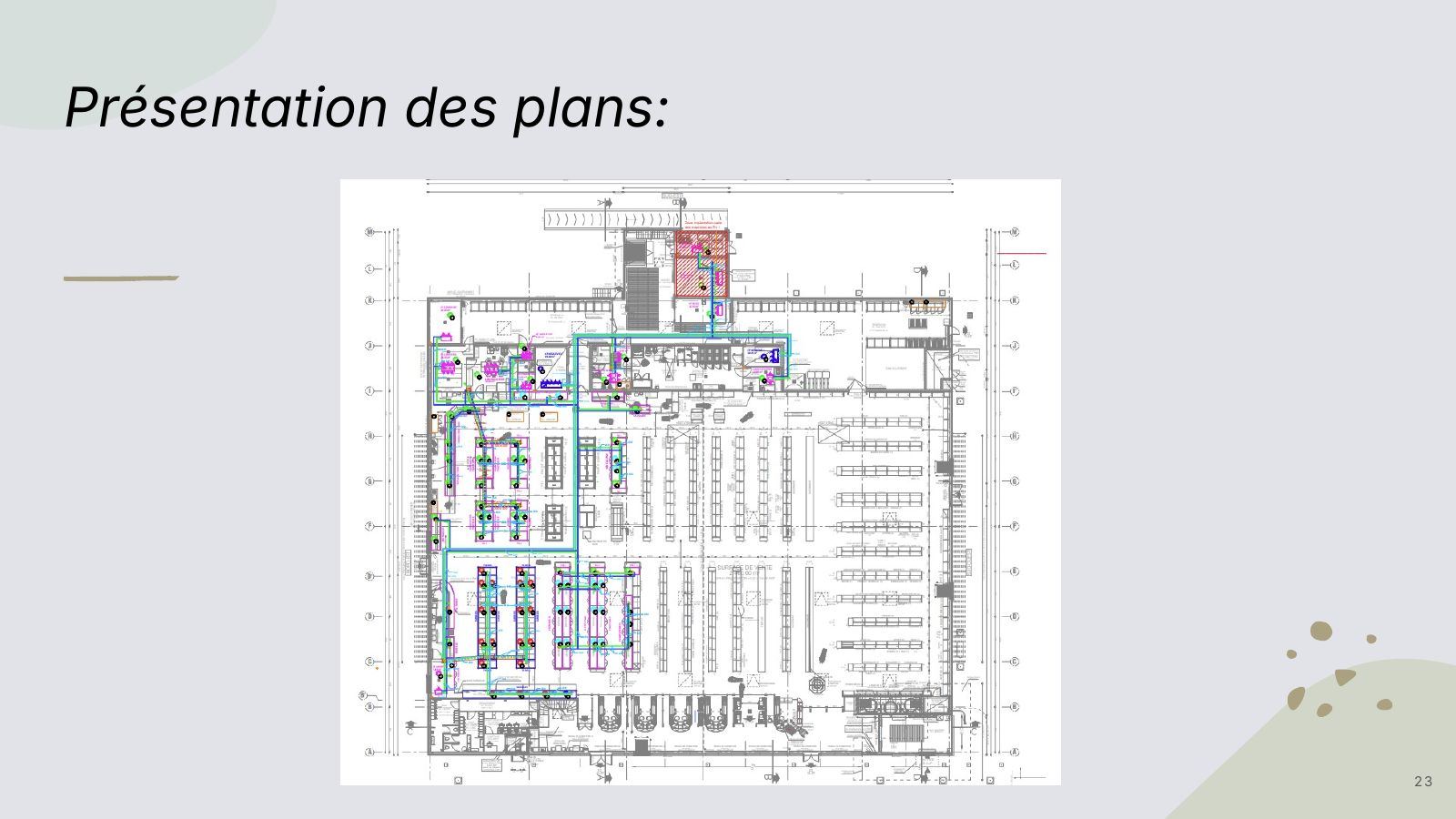

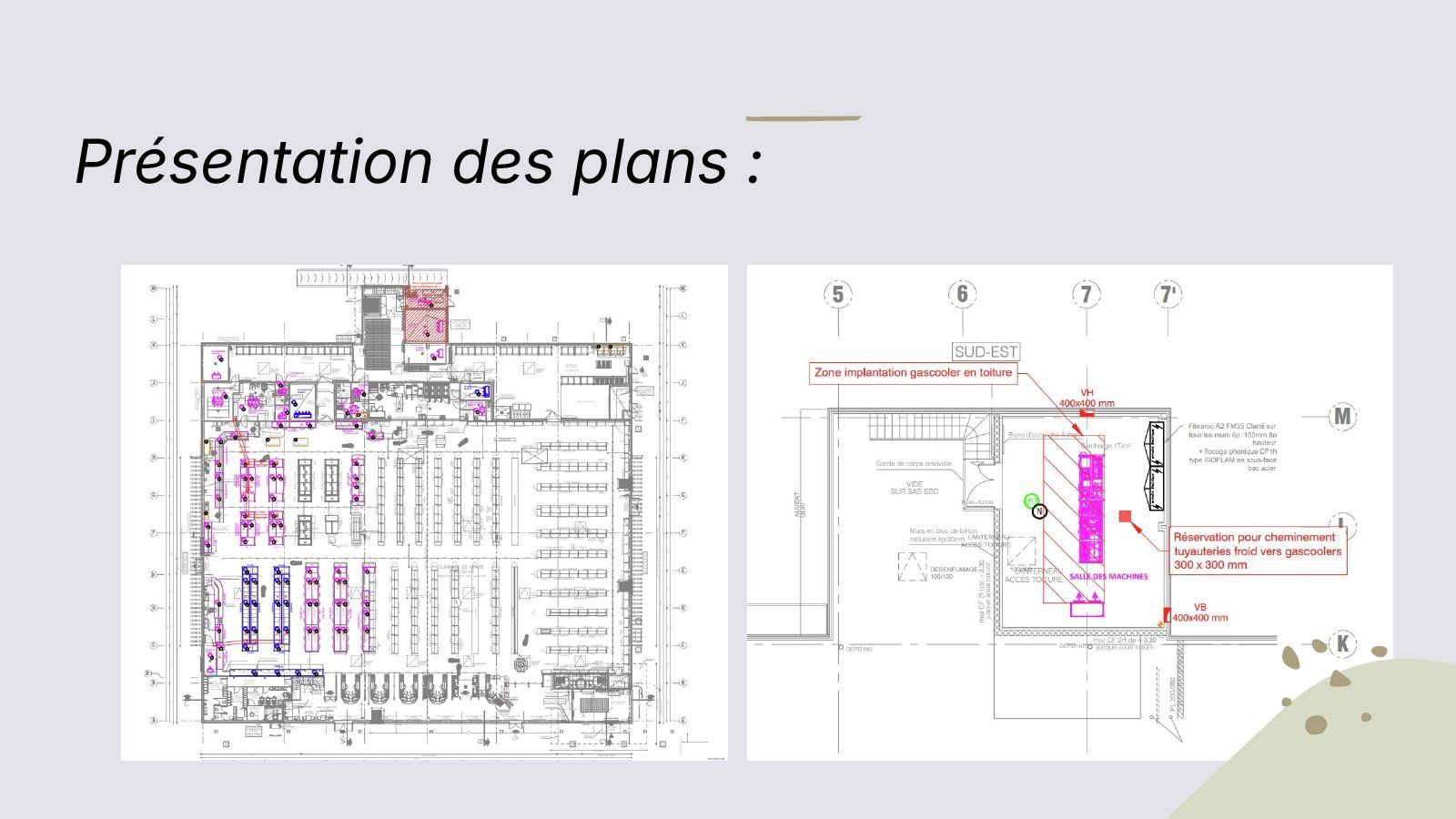

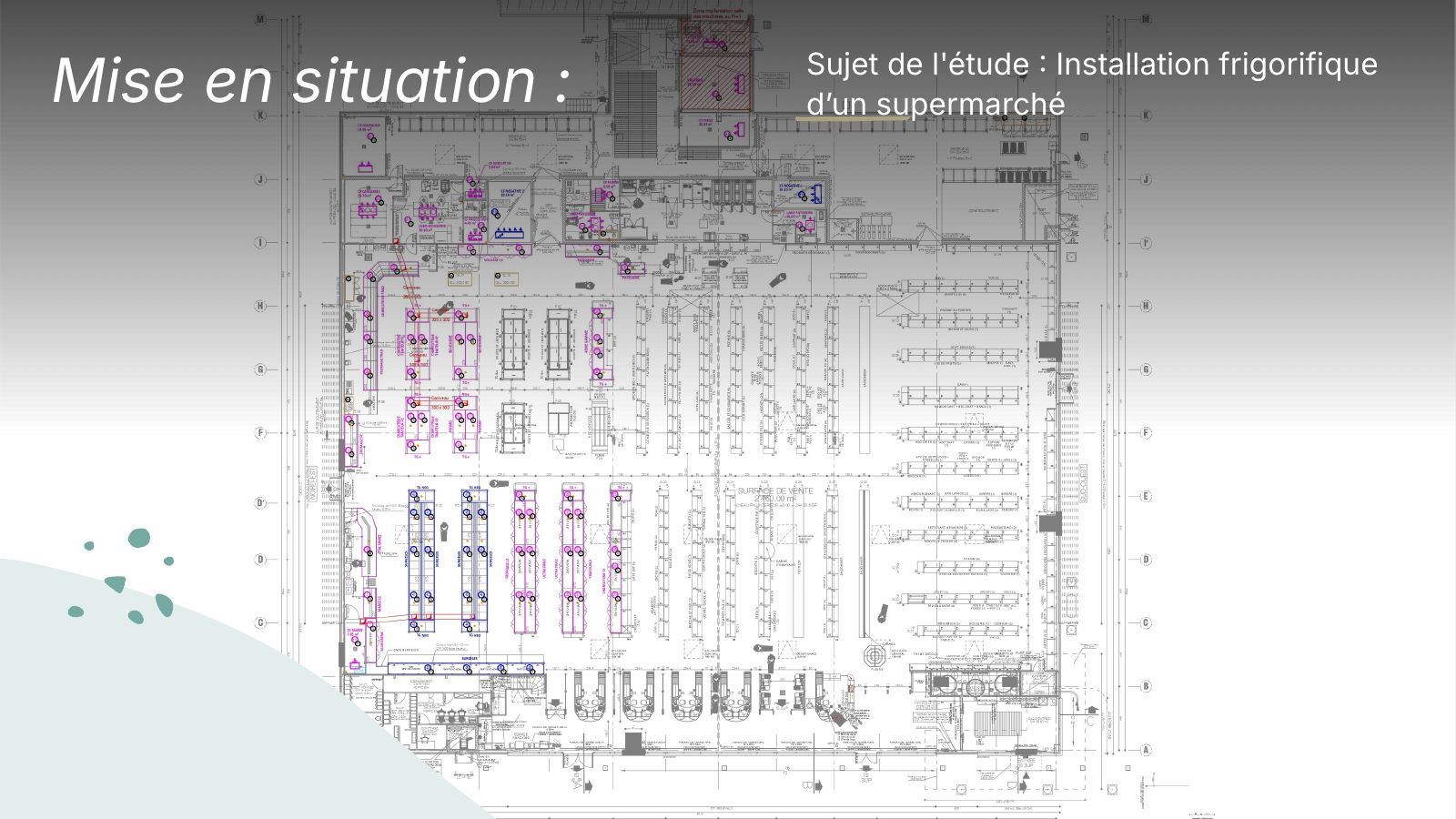

Un schéma de principe valide la faisabilité, les réseaux sont tracés sur AutoCAD, puis viennent le devis quantitatif estimatif (DQE) et le planning d'installation.
Livrables : bilan thermique, notes de dimensionnement, schéma de principe, plans AutoCAD, DQE et planning.
La présentation complète
Diapositives de la soutenance de la SAé. Cliquez sur une diapositive pour l'agrandir, puis naviguez avec les flèches.
