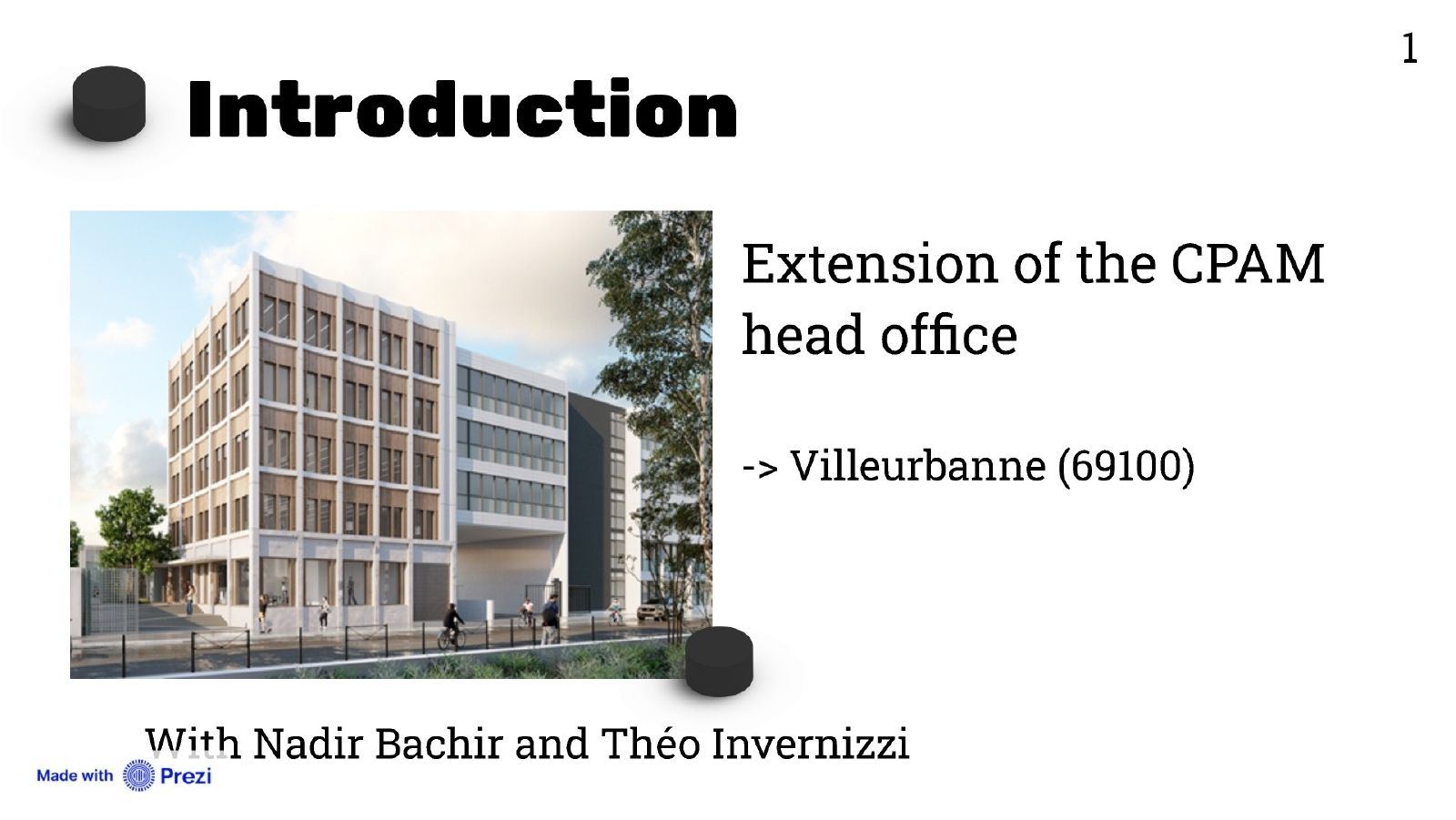

Une extension tertiaire recevant du public

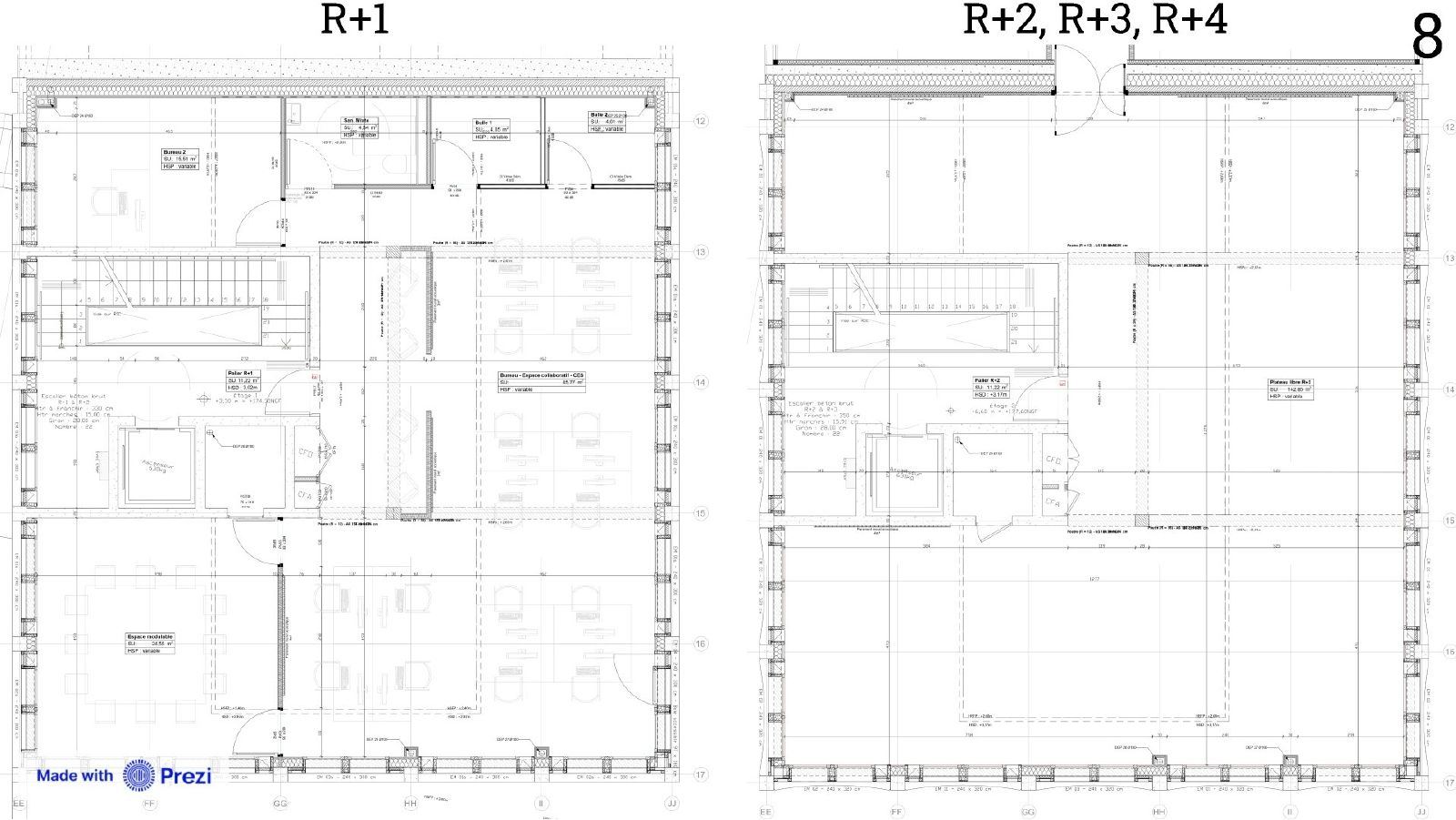

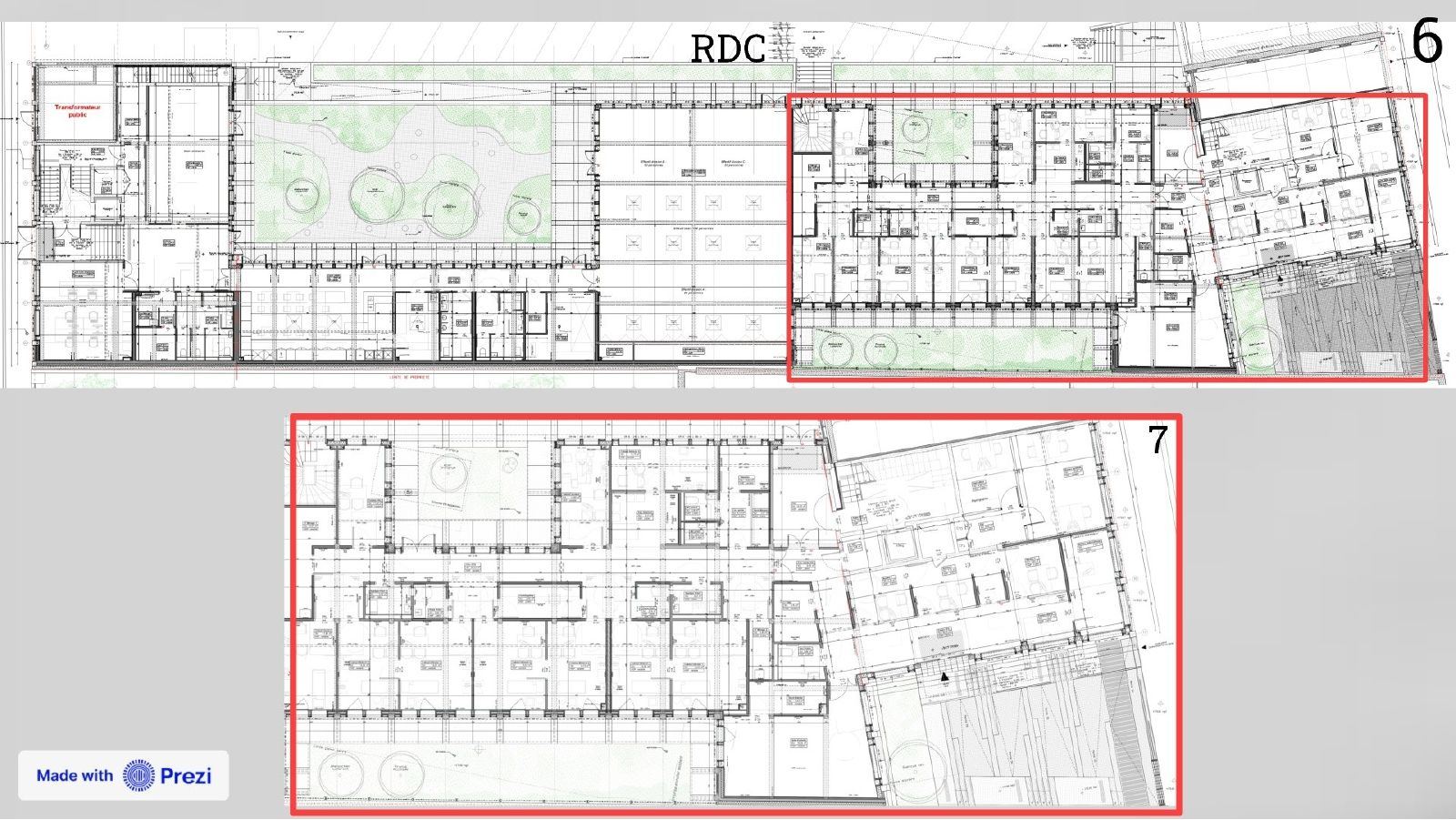

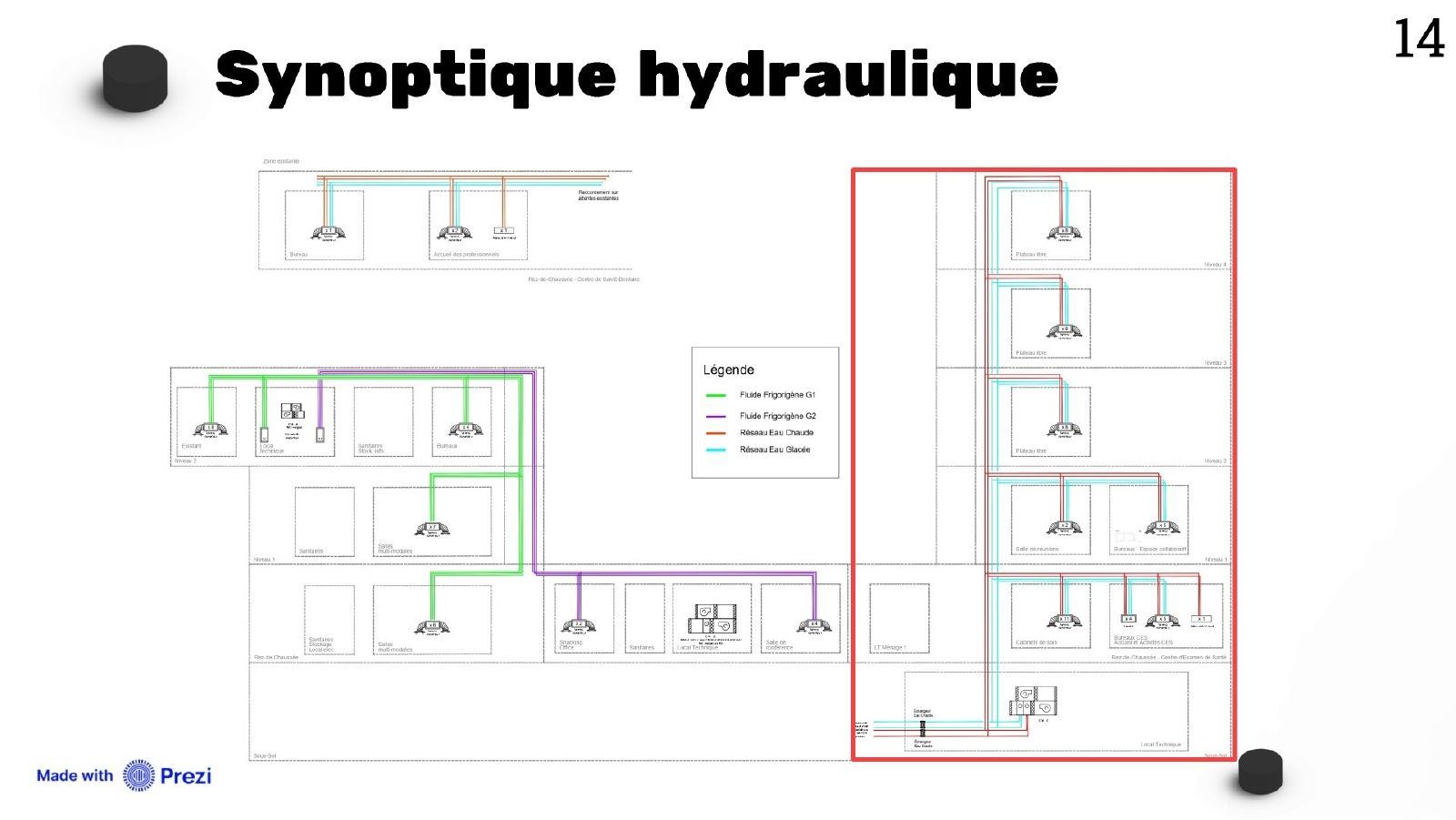

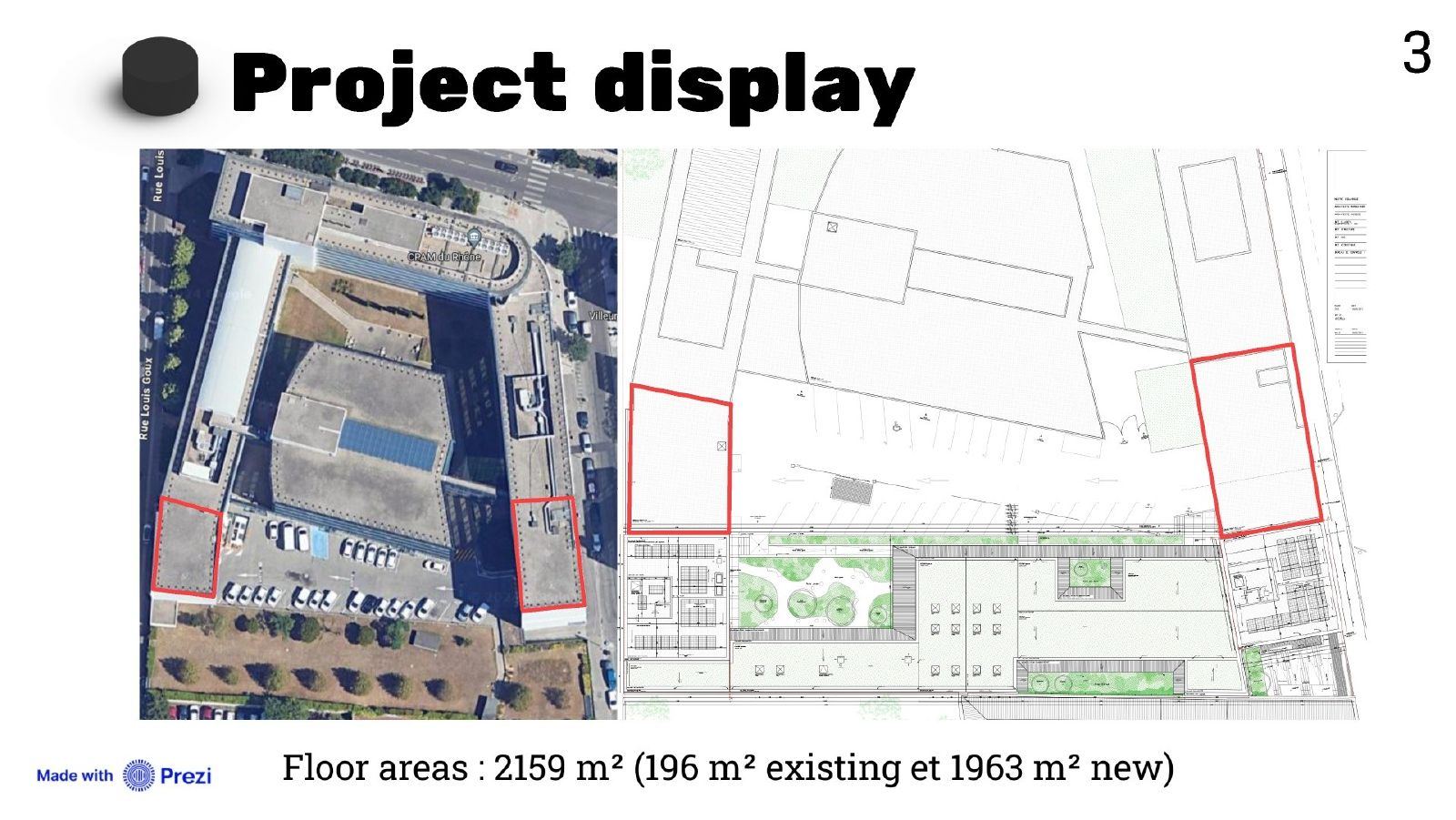

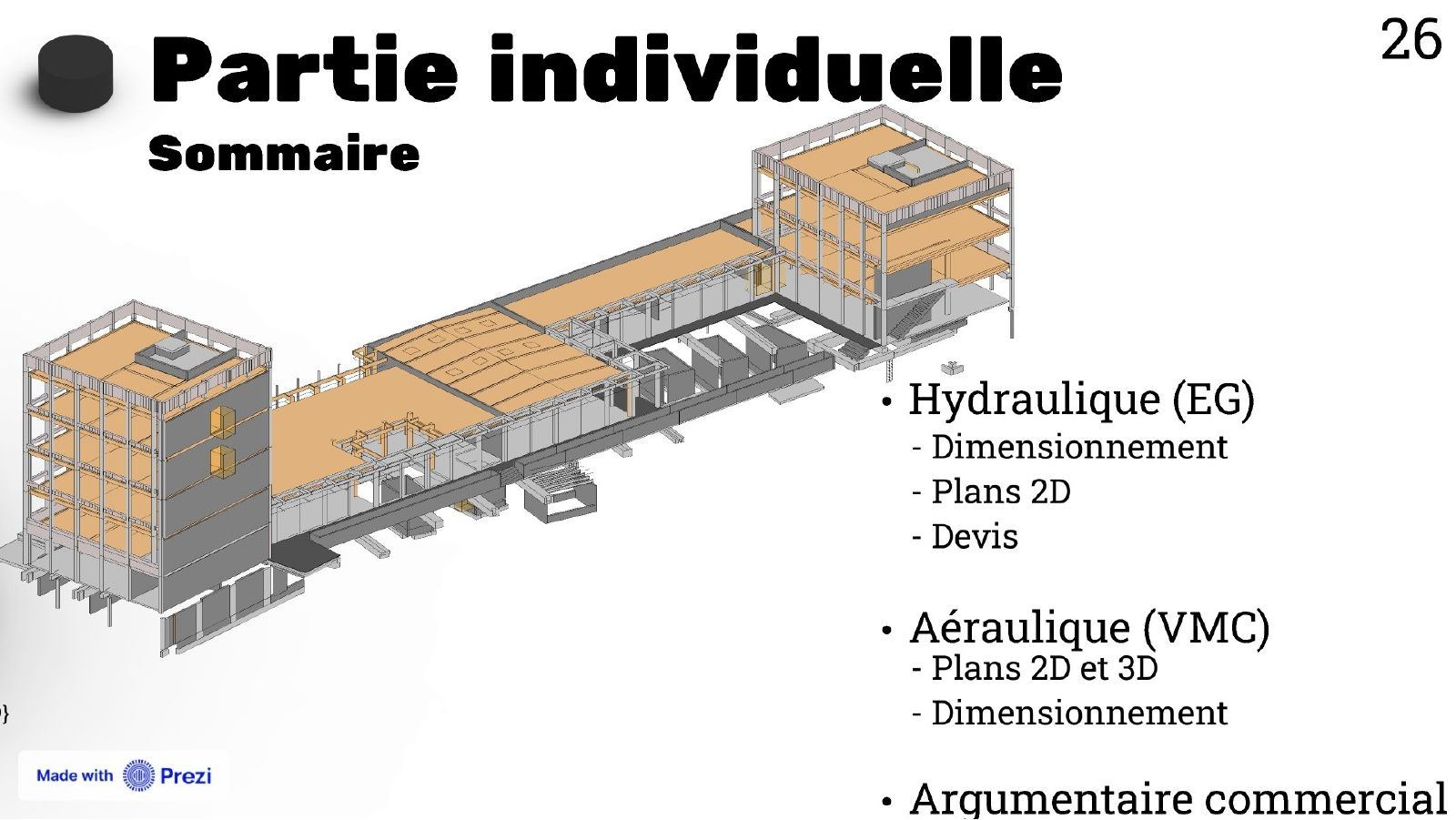

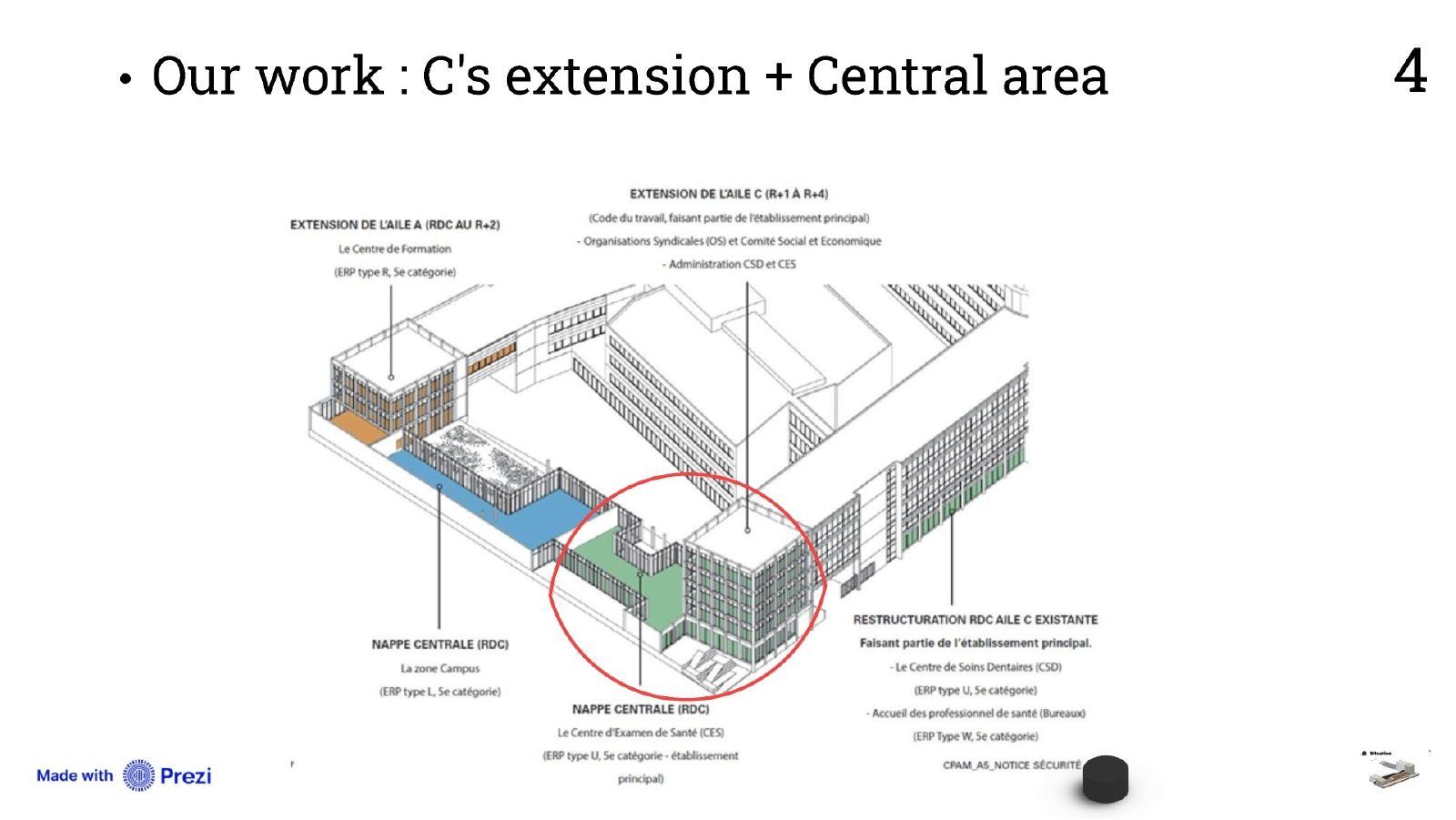

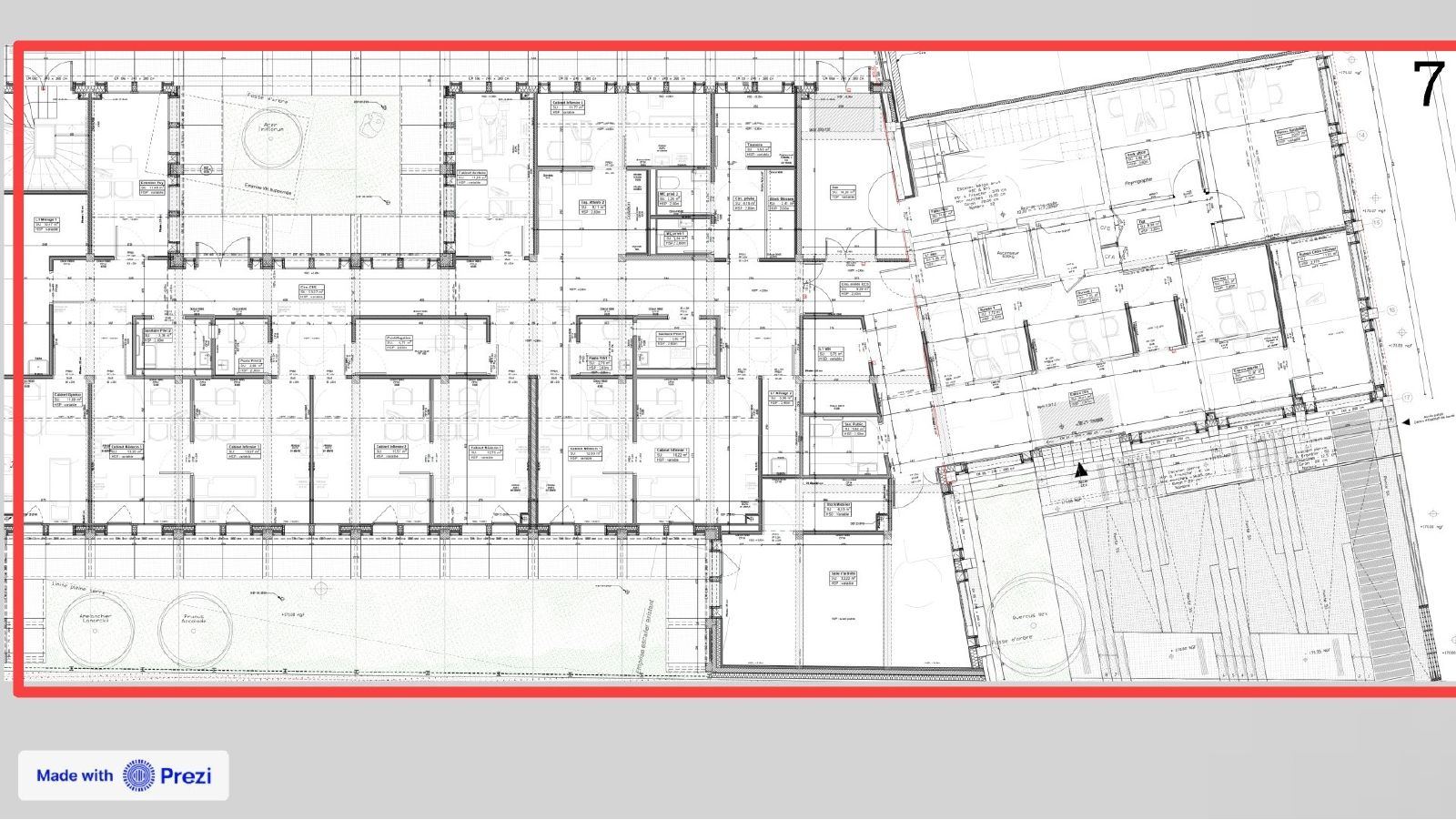

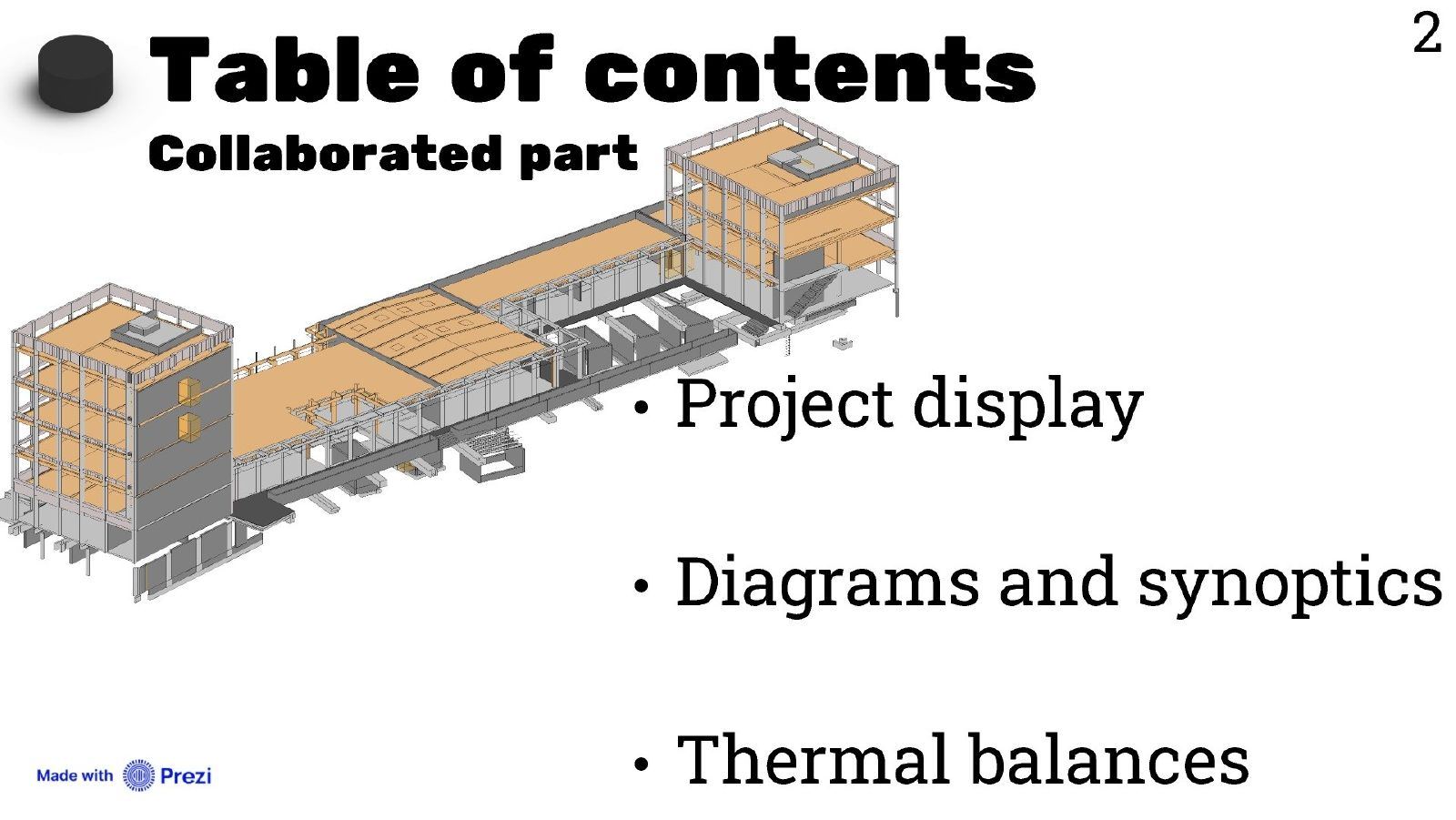

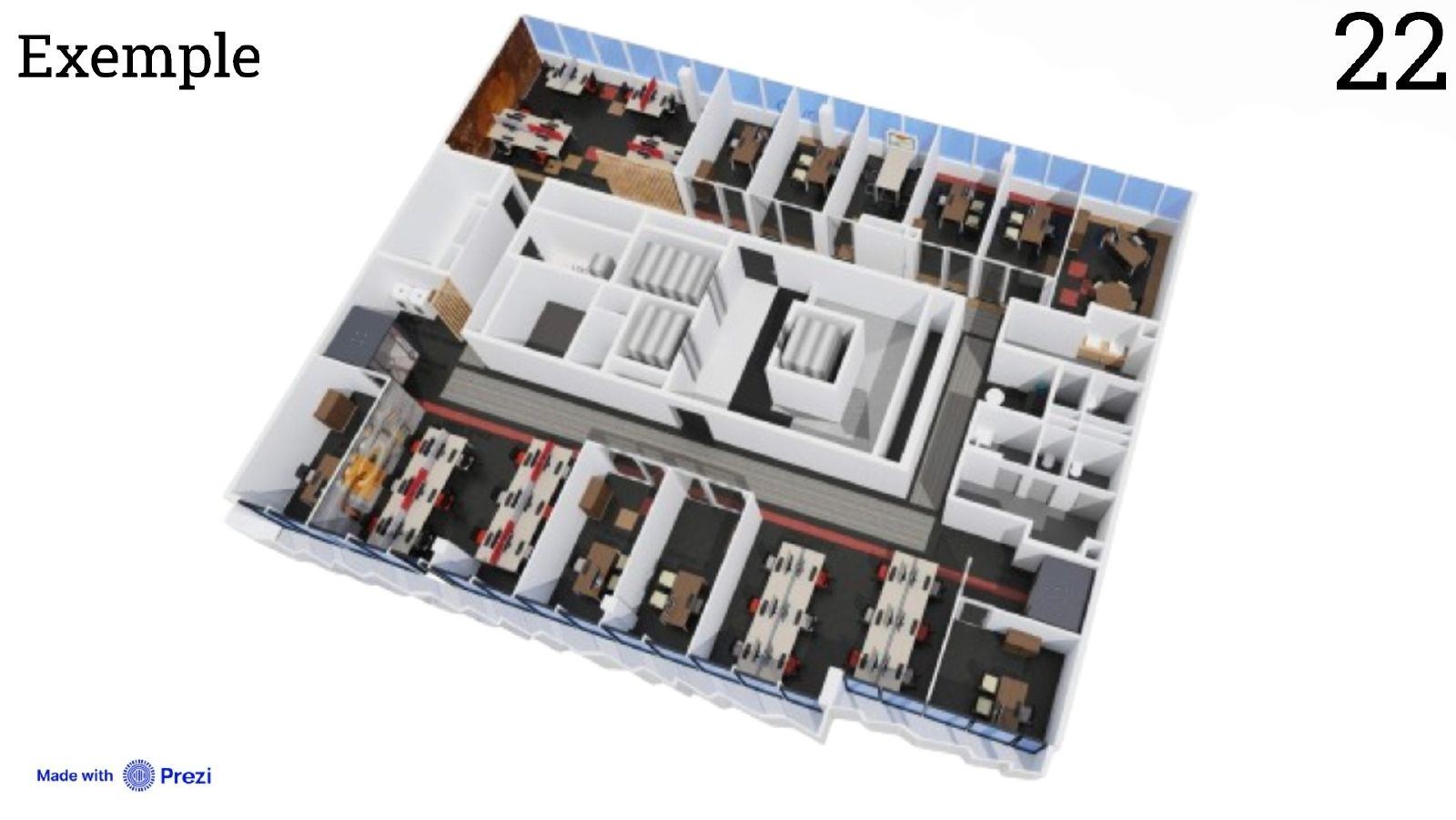

Une nappe centrale au rez-de-chaussée avec des cabinets médicaux, et une tour de bureaux et plateaux libres du R+1 au R+4, au-dessus d'un sous-sol technique. La partie commune (synoptiques, bilans thermiques) a été menée à trois ; j'étais chargée de la sous-station et de la VMC simple flux, avec trois volets : hydraulique, aéraulique et argumentaire de choix du matériel.
Les puissances à installer

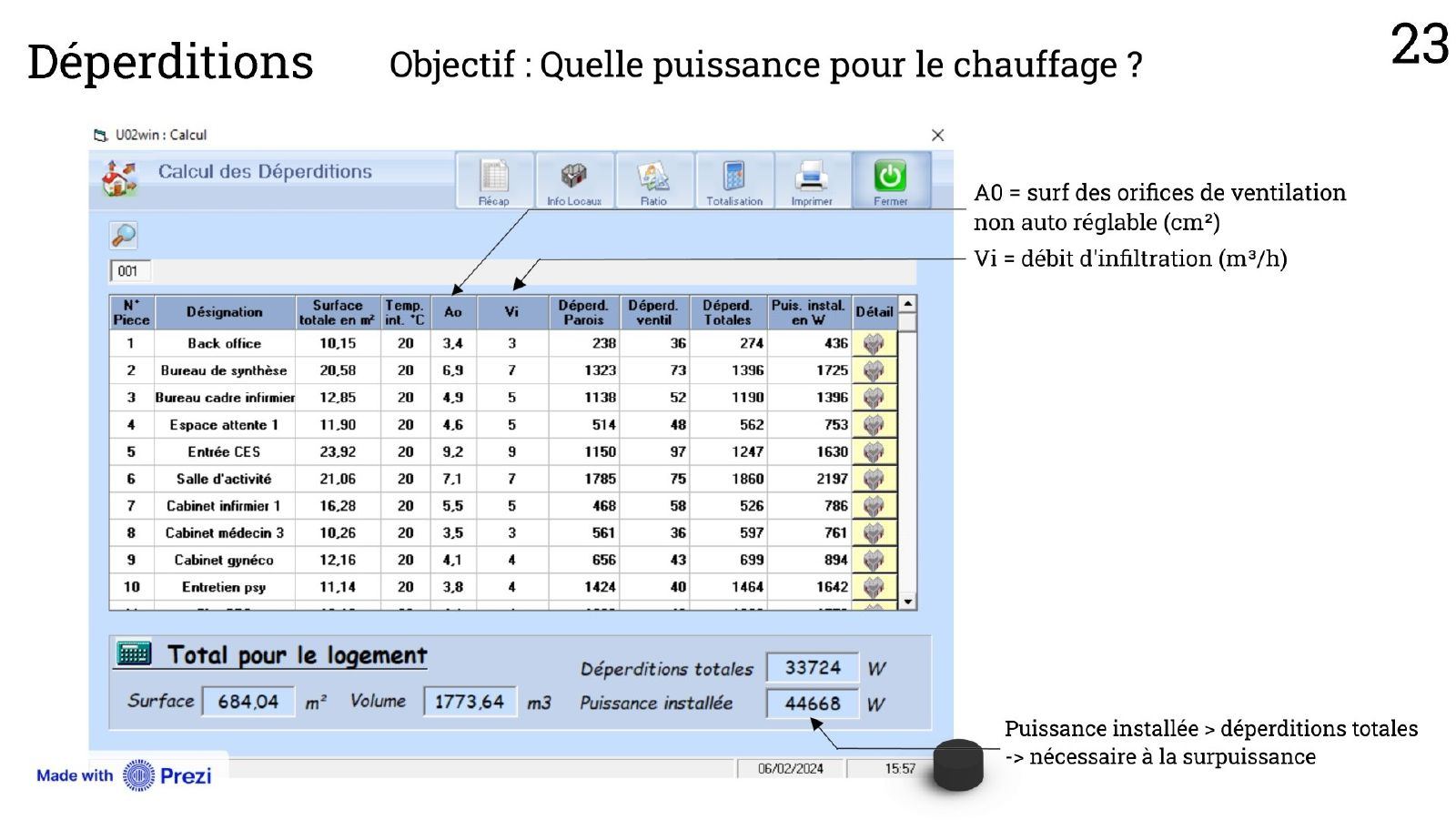

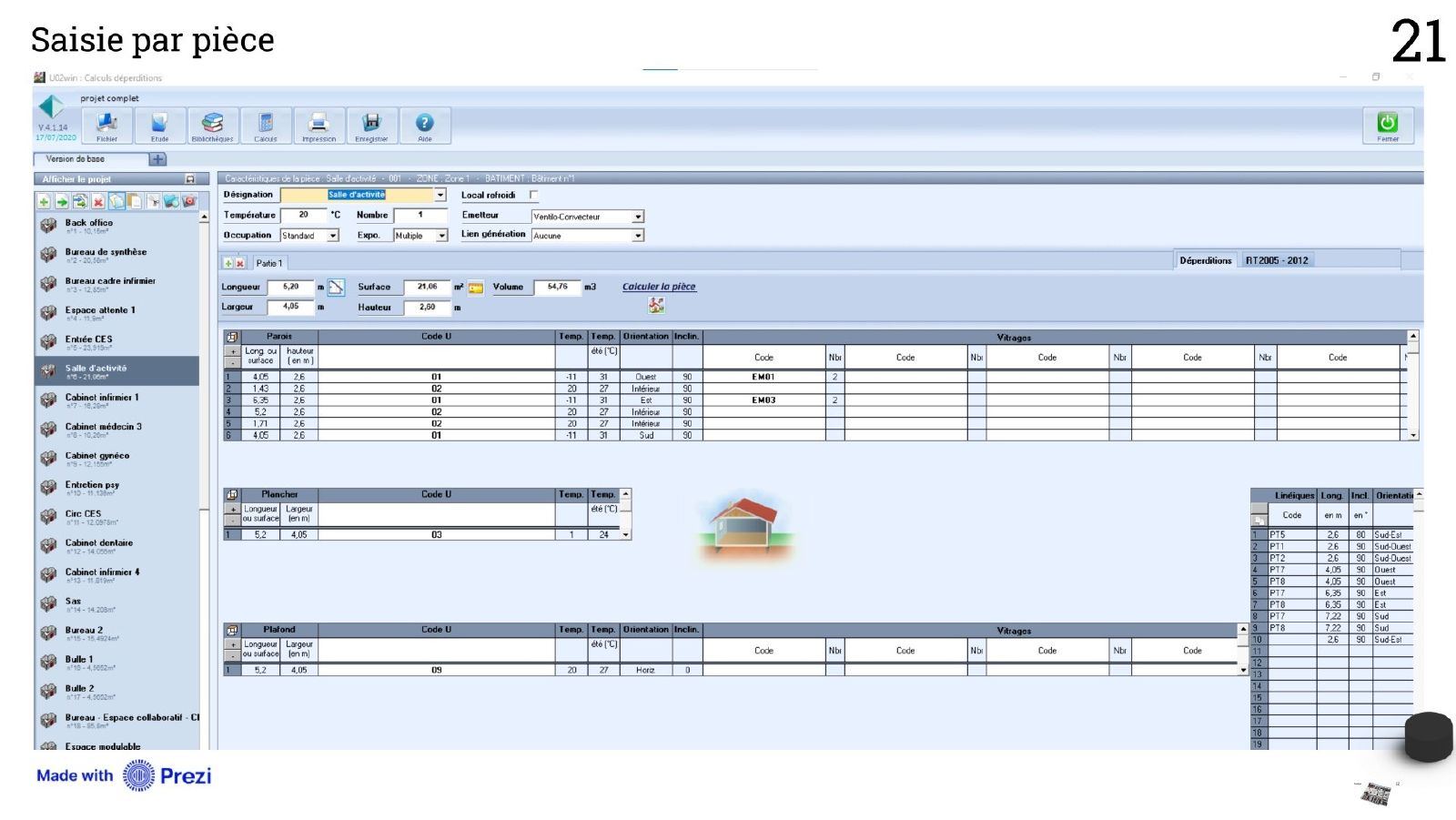

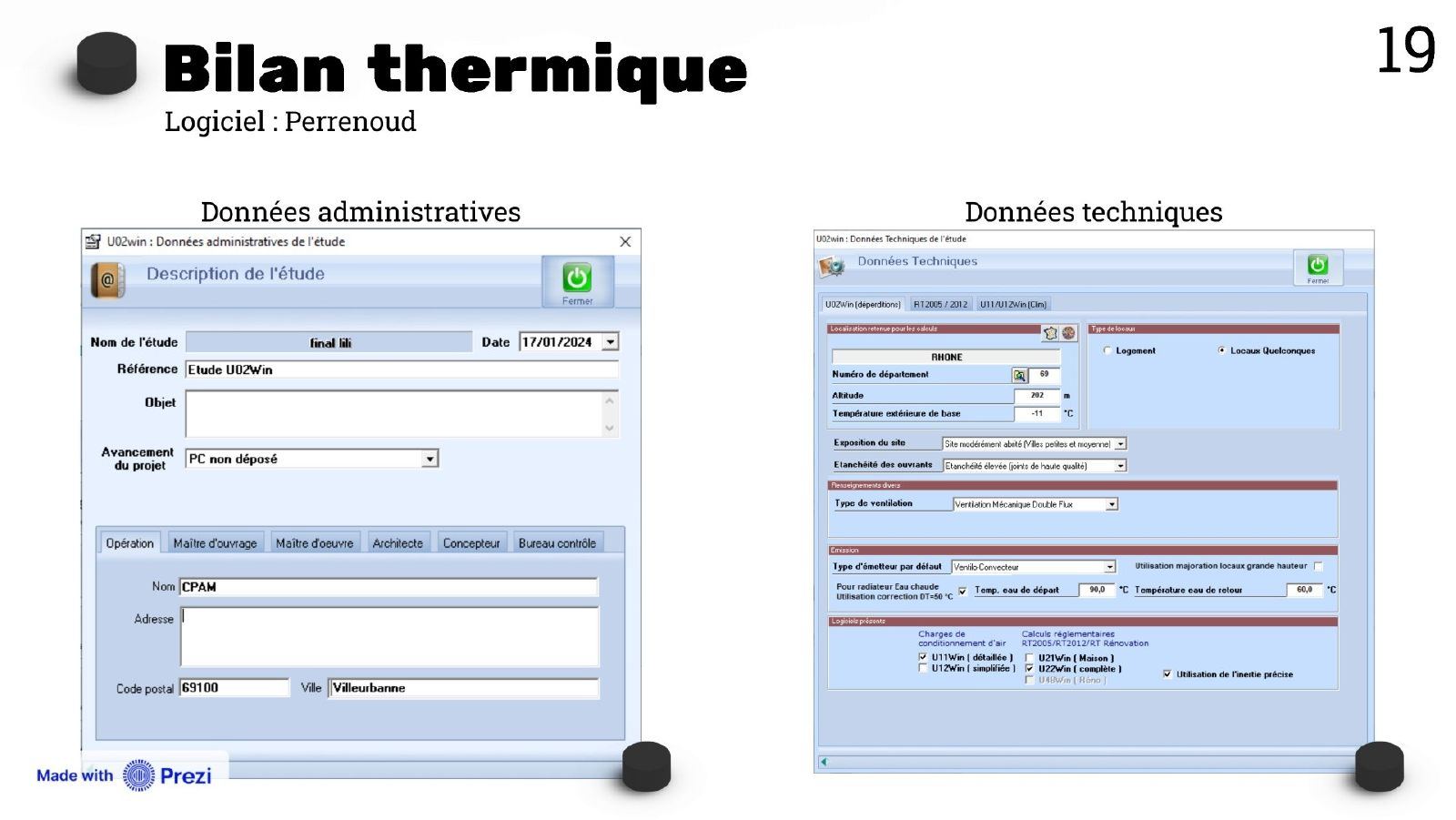

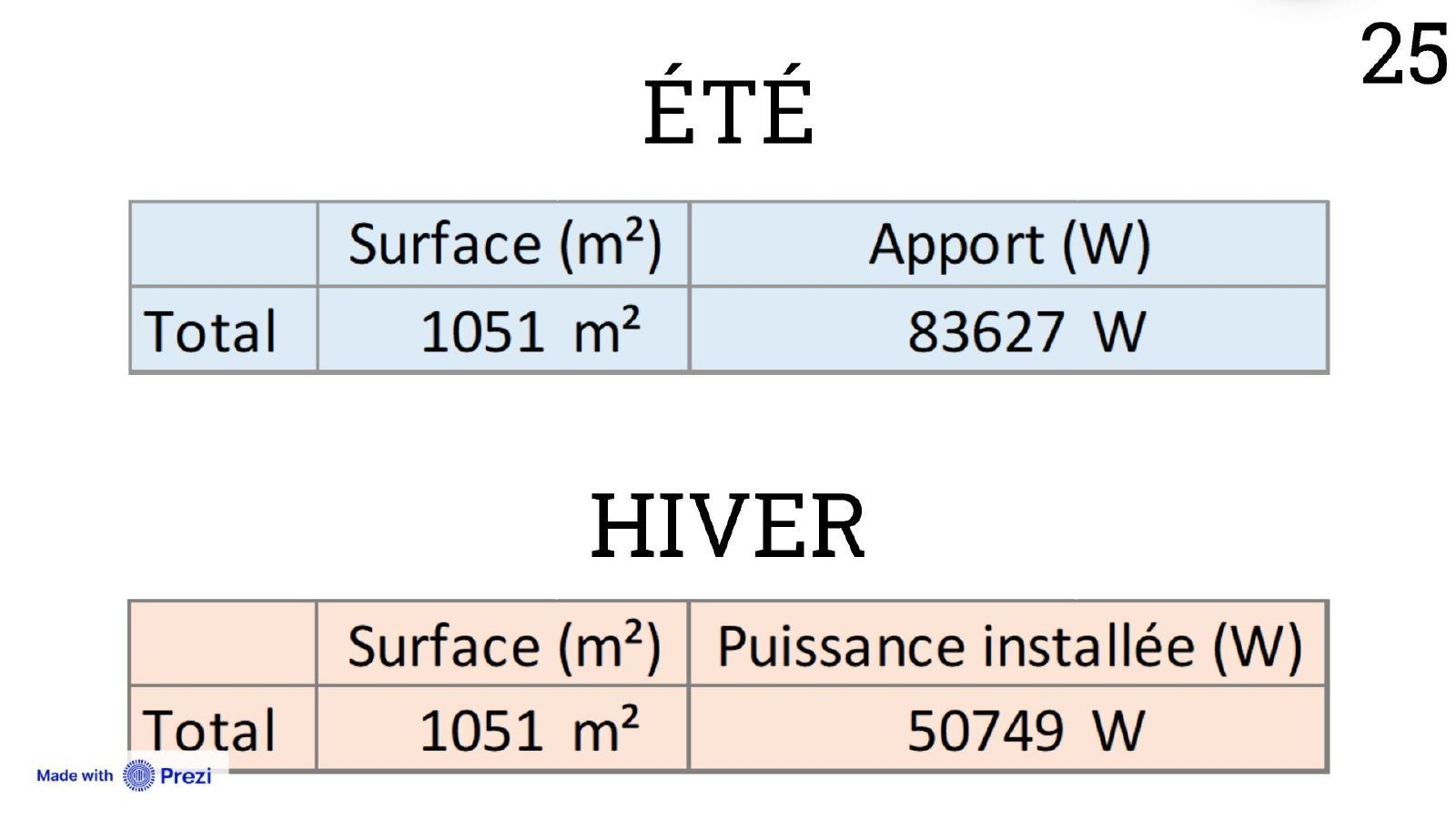

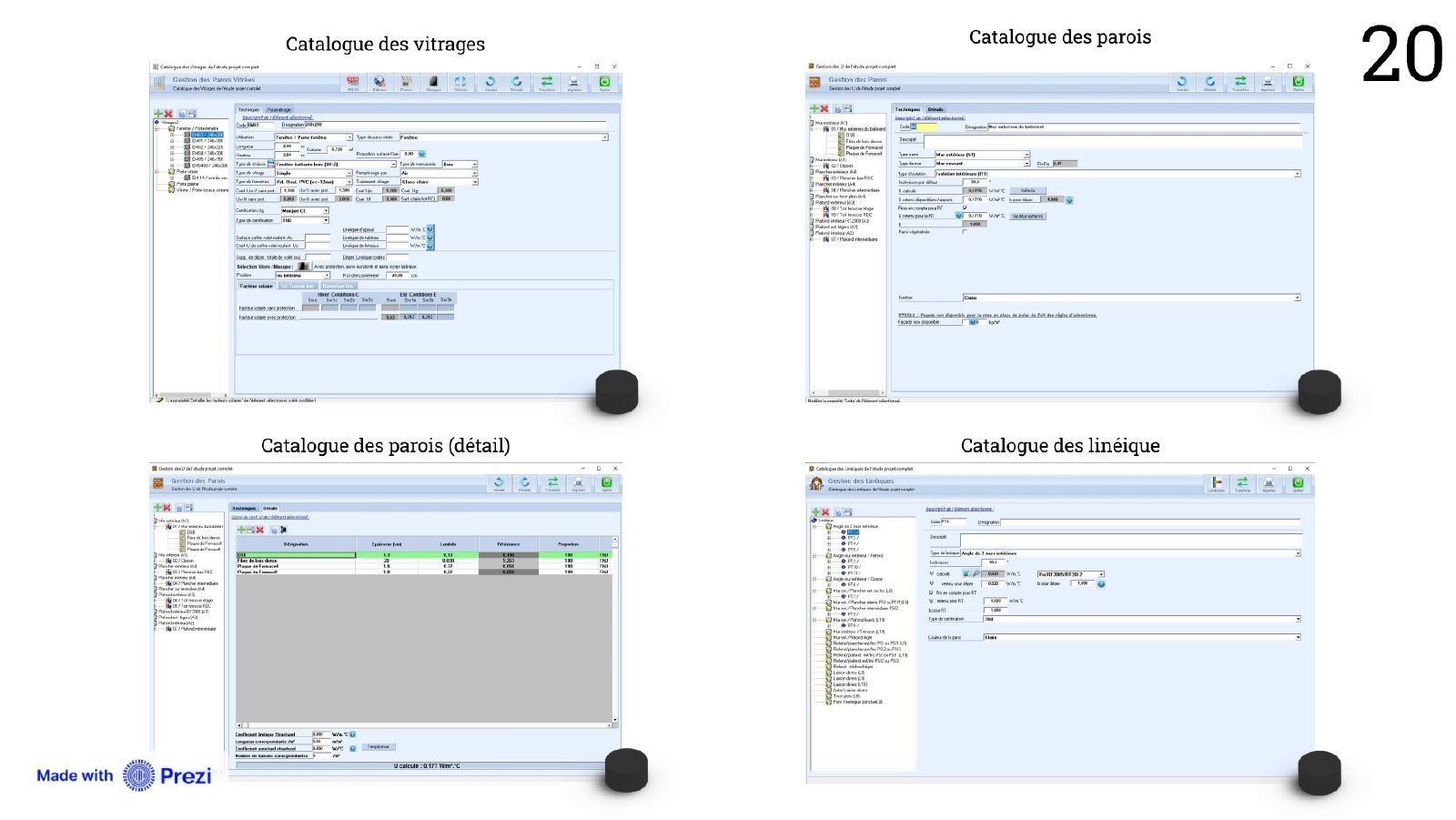

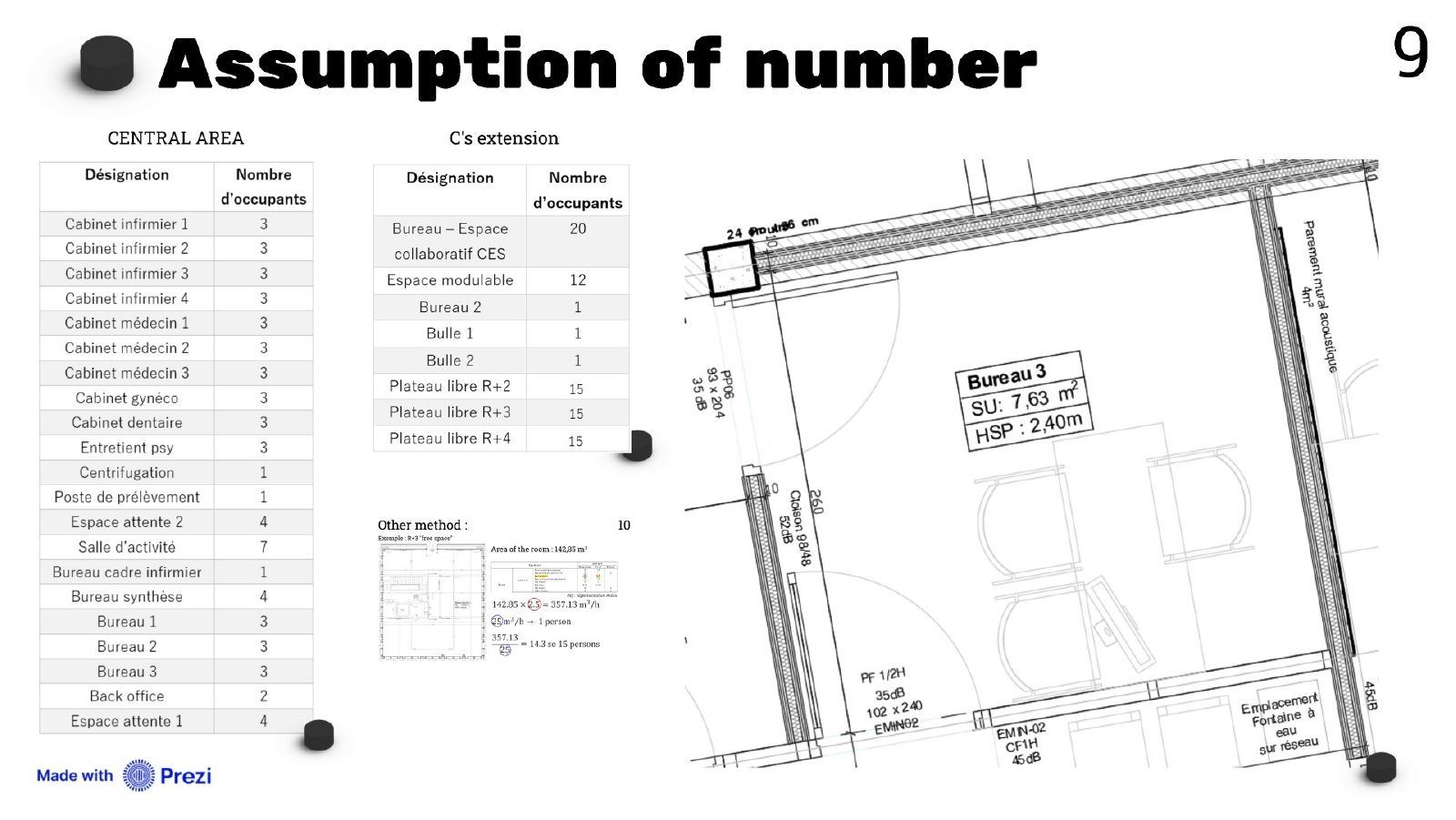

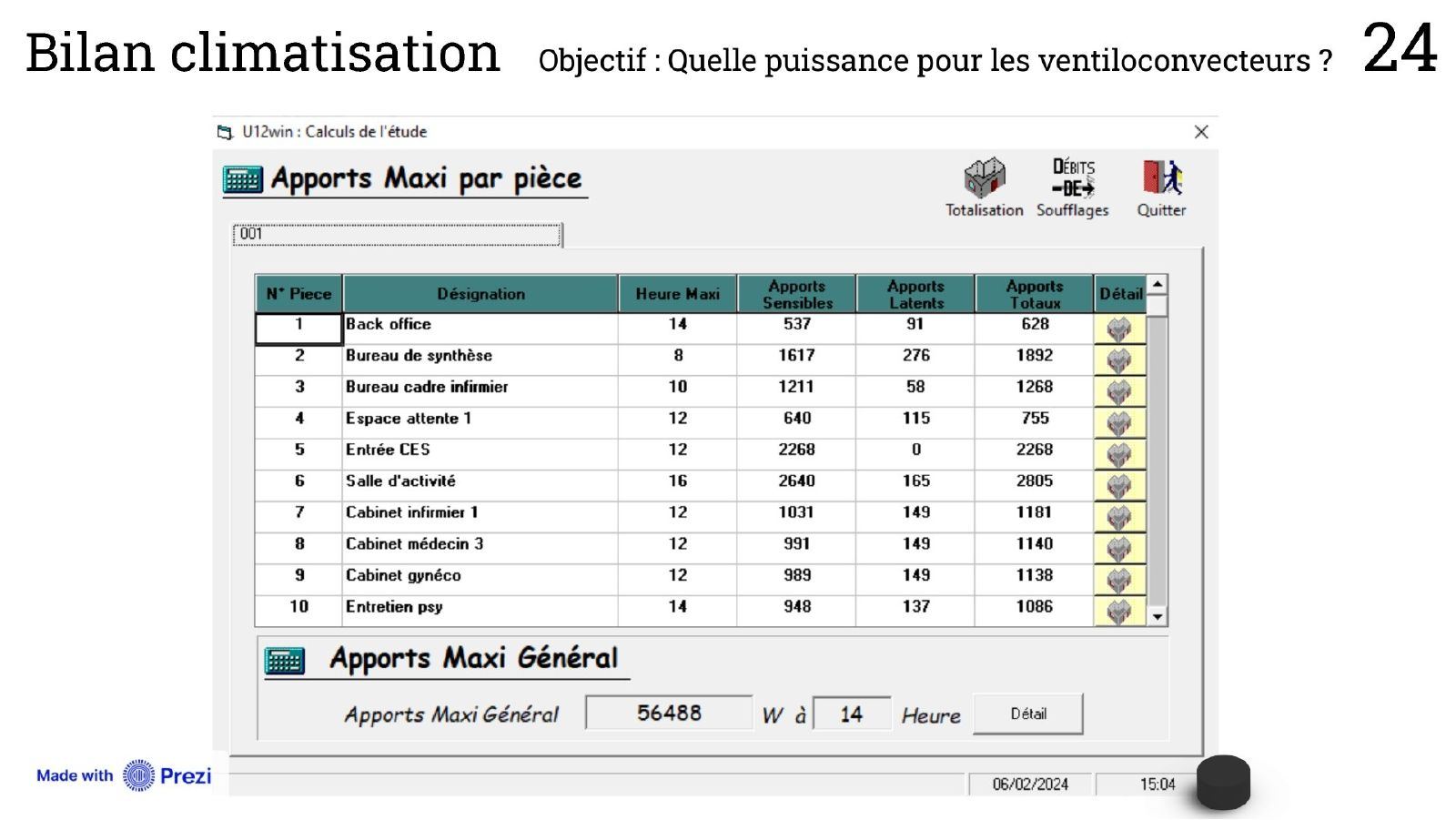

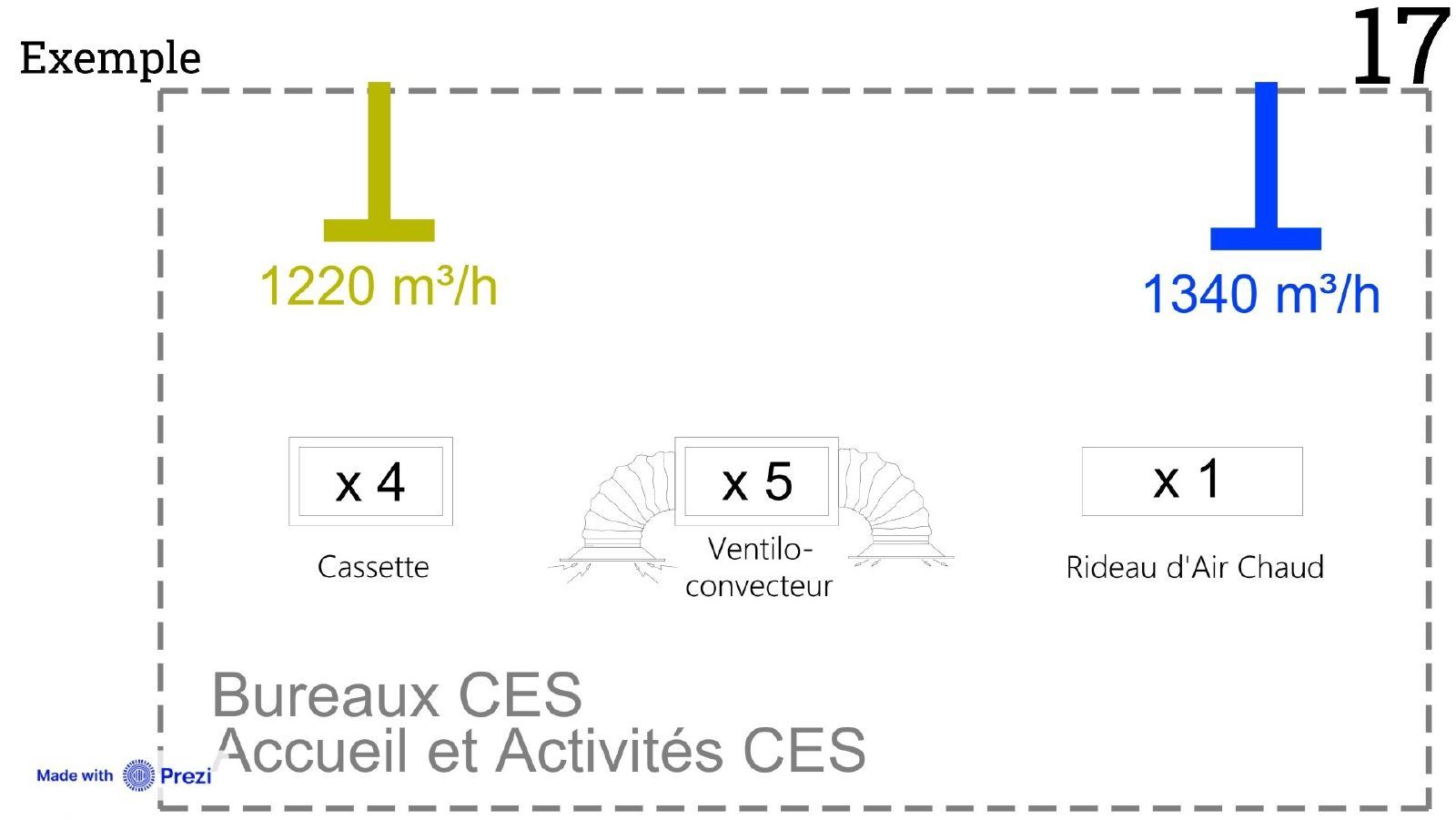

Les bilans ont été calculés pièce par pièce sur le logiciel Perrenoud, pour 1 051 m² étudiés :
Le réseau d'eau glacée

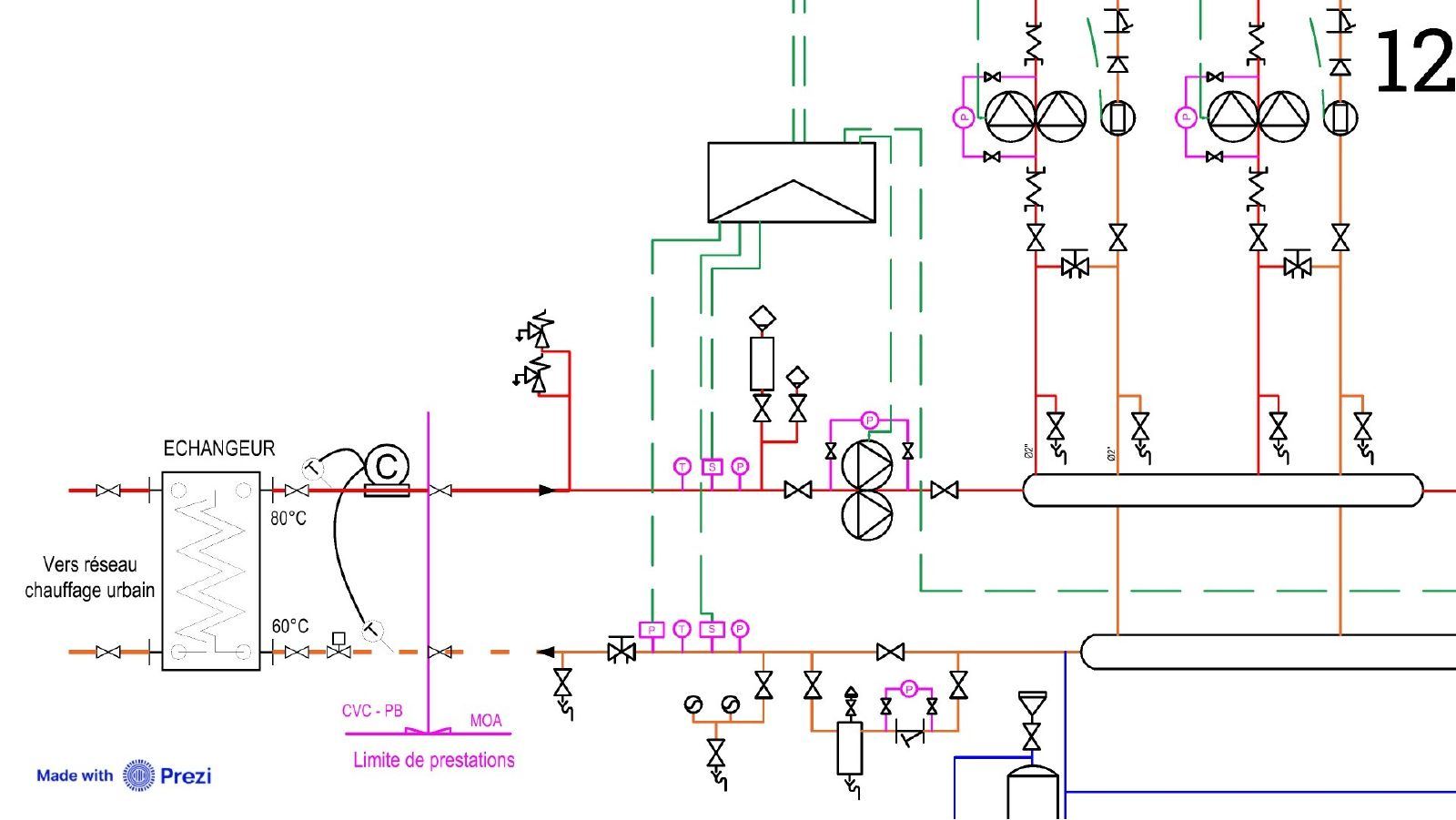

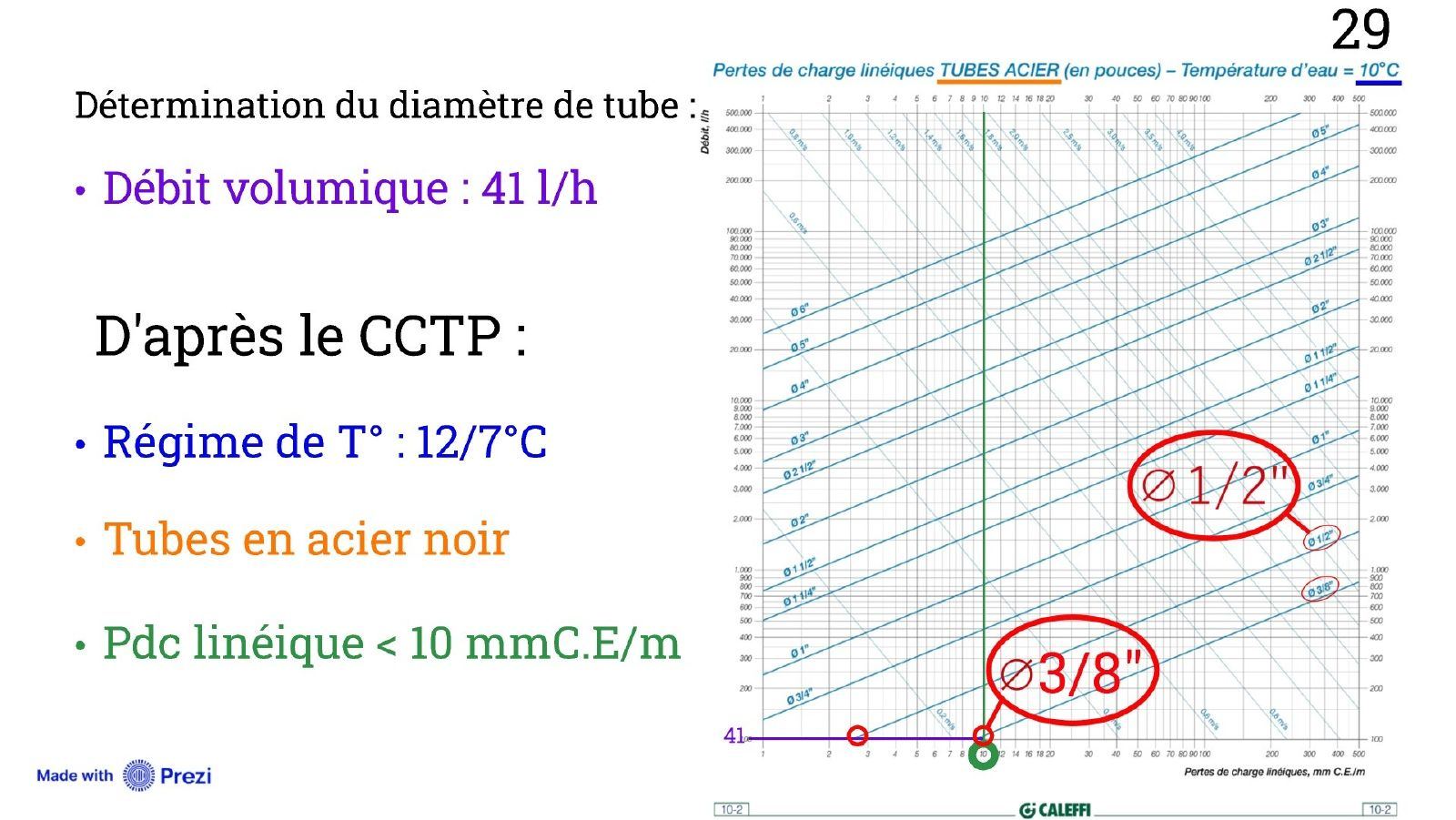

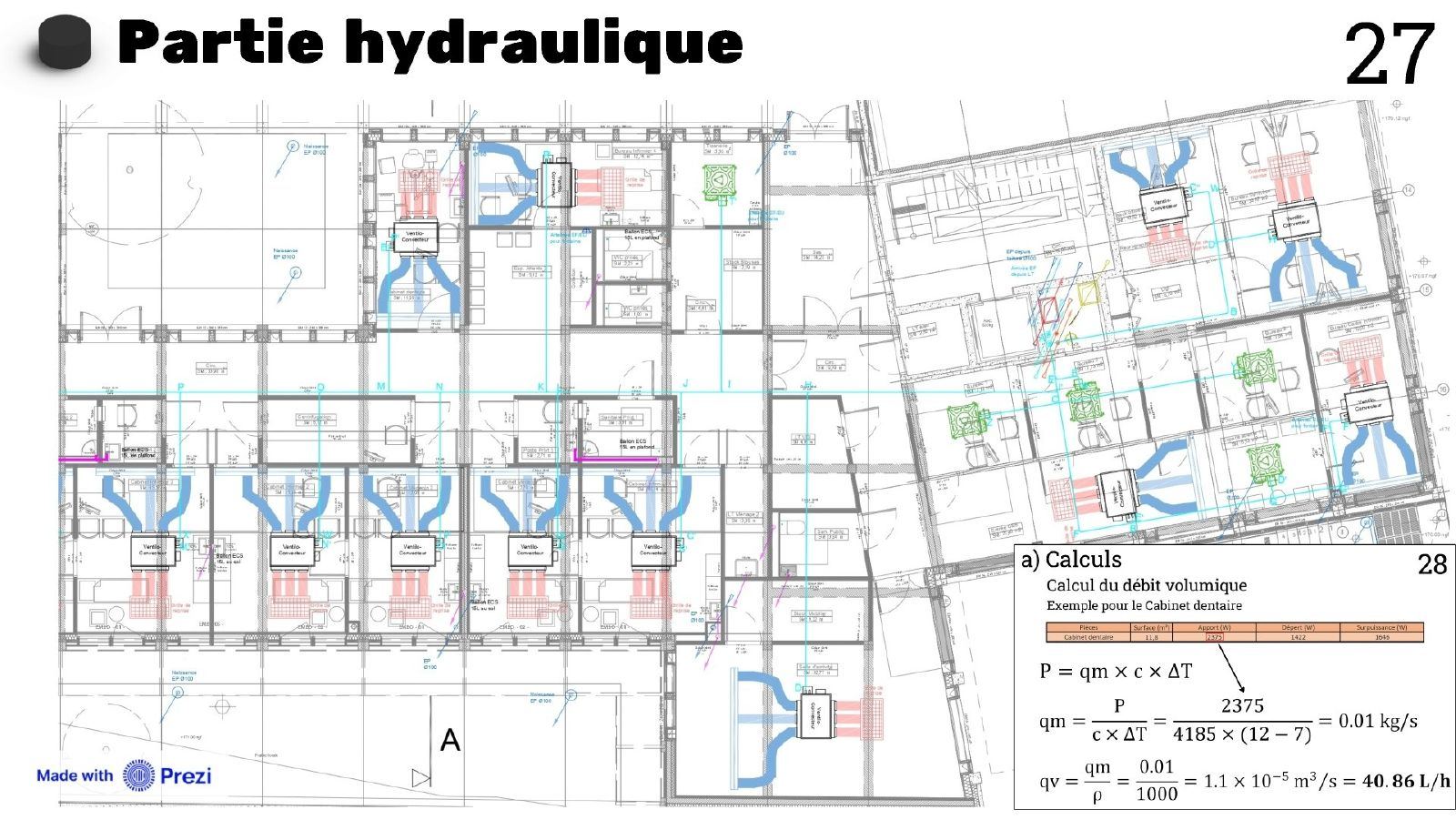

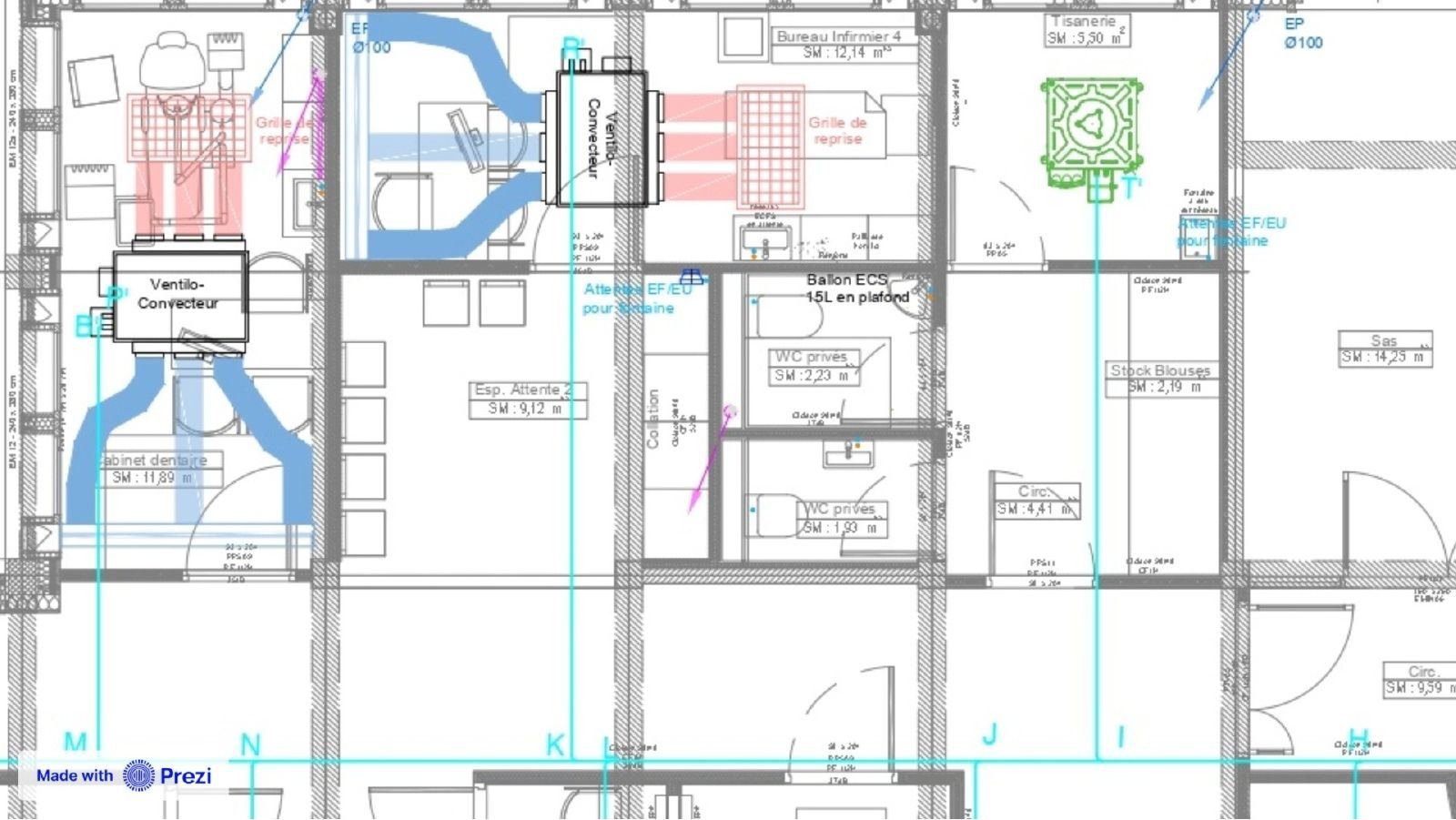

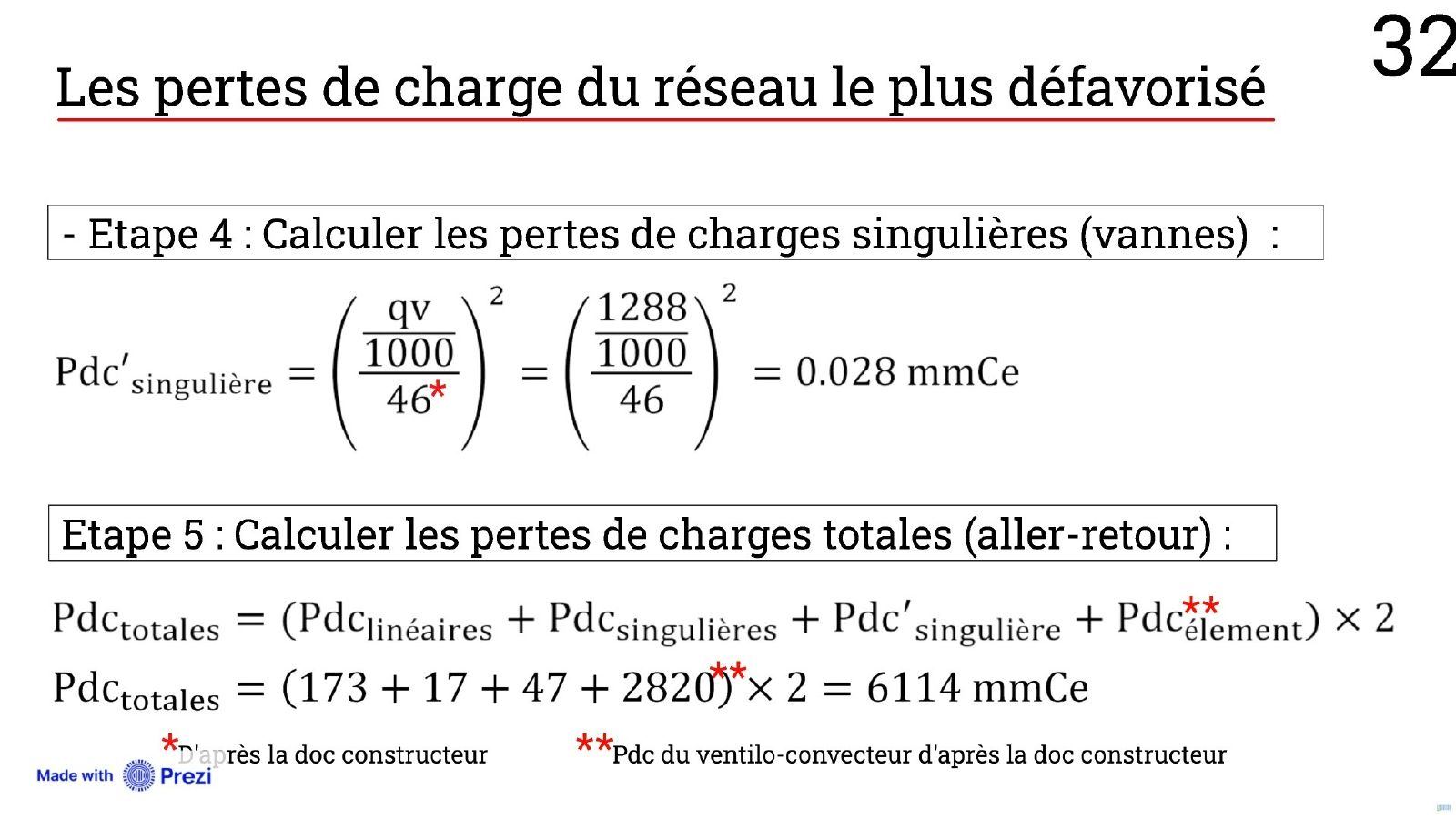

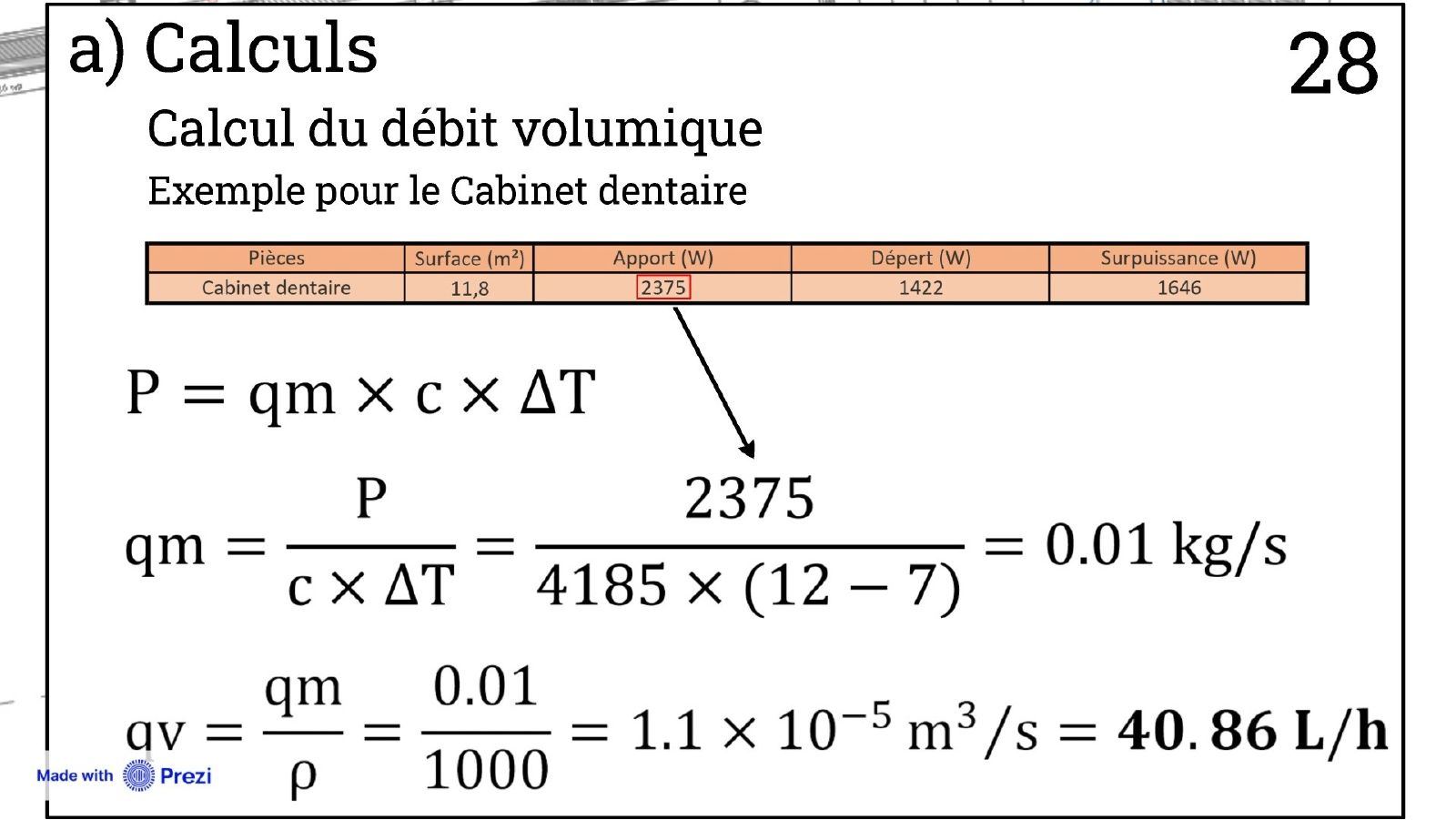

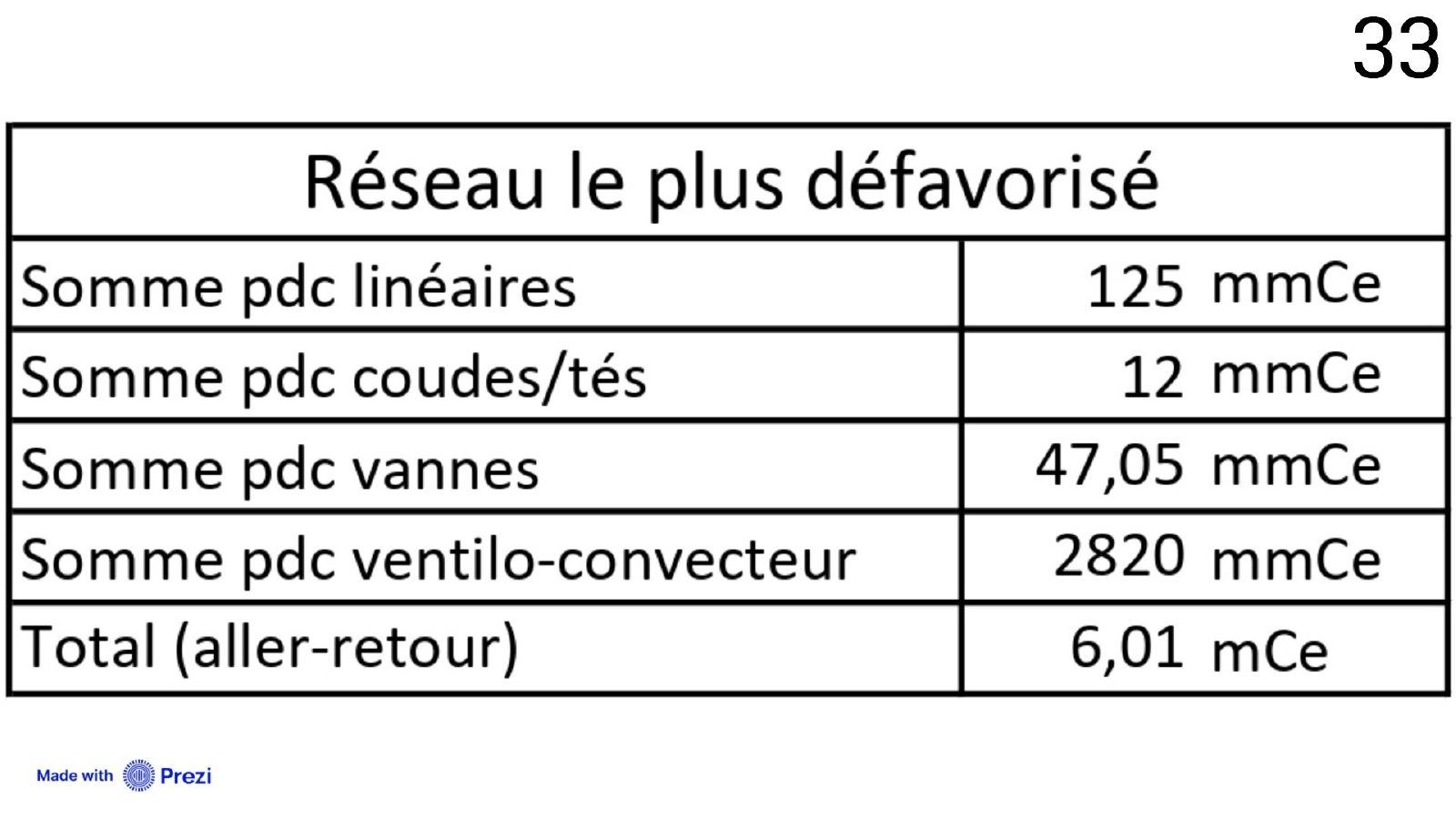

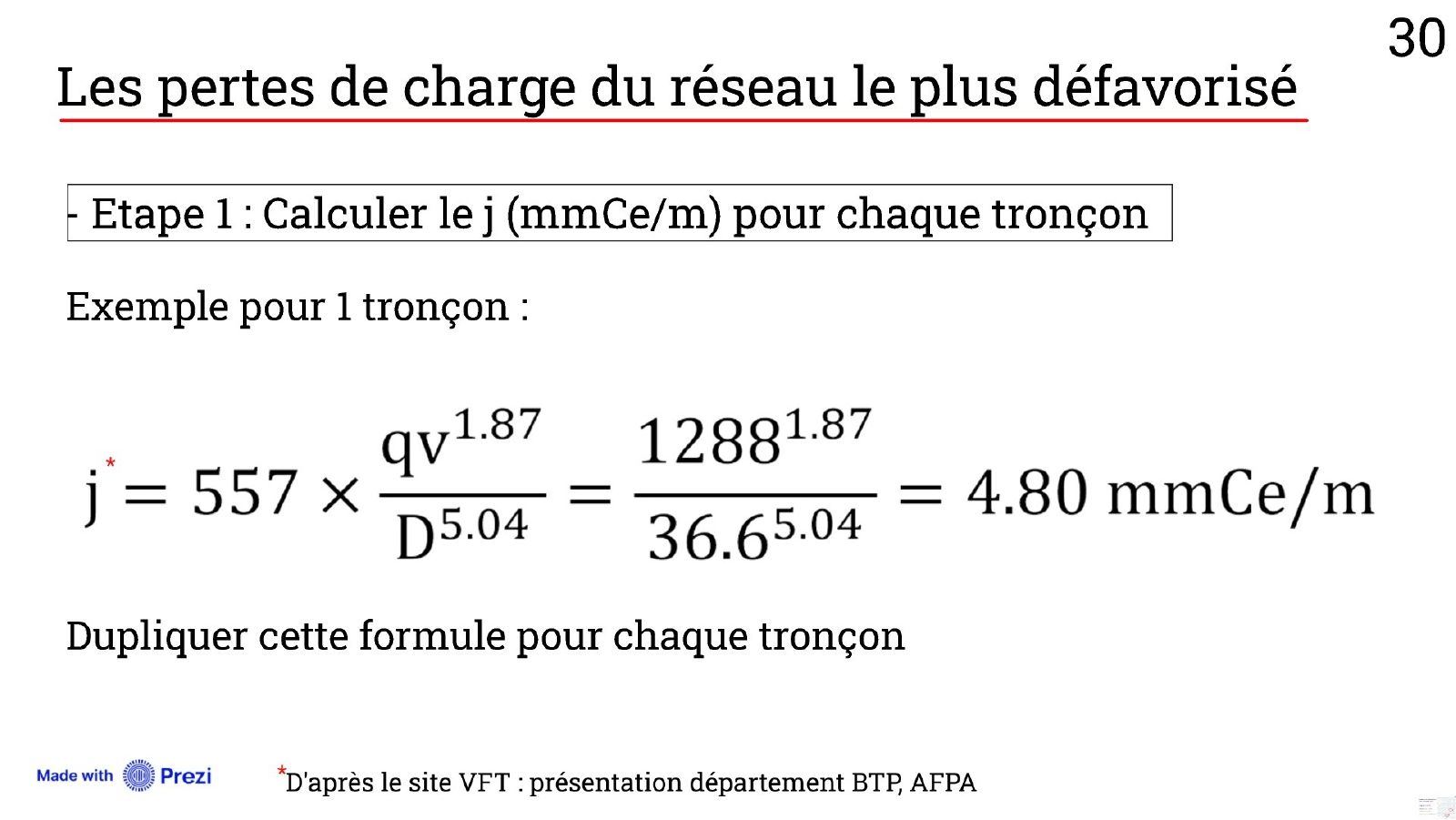

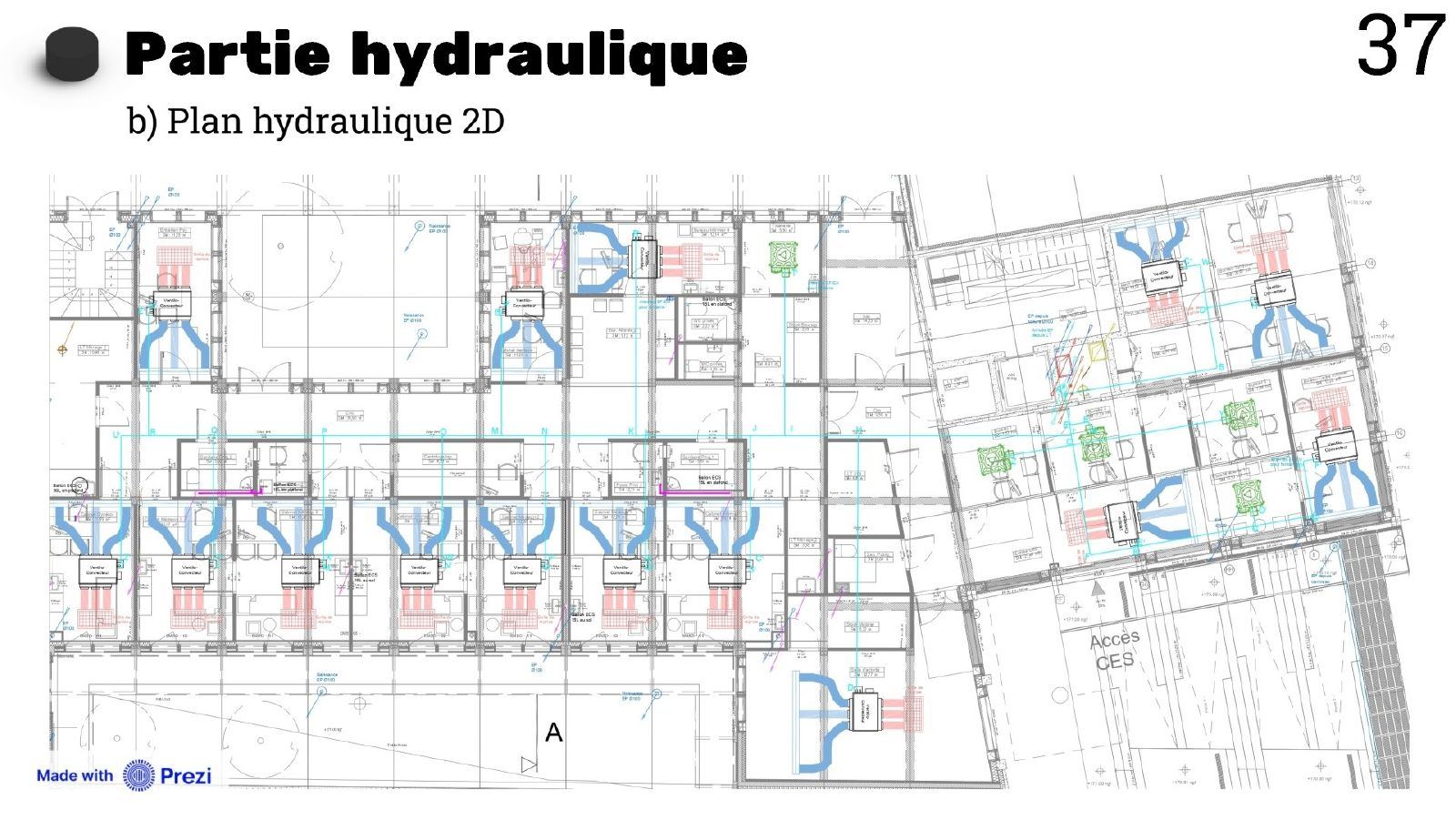

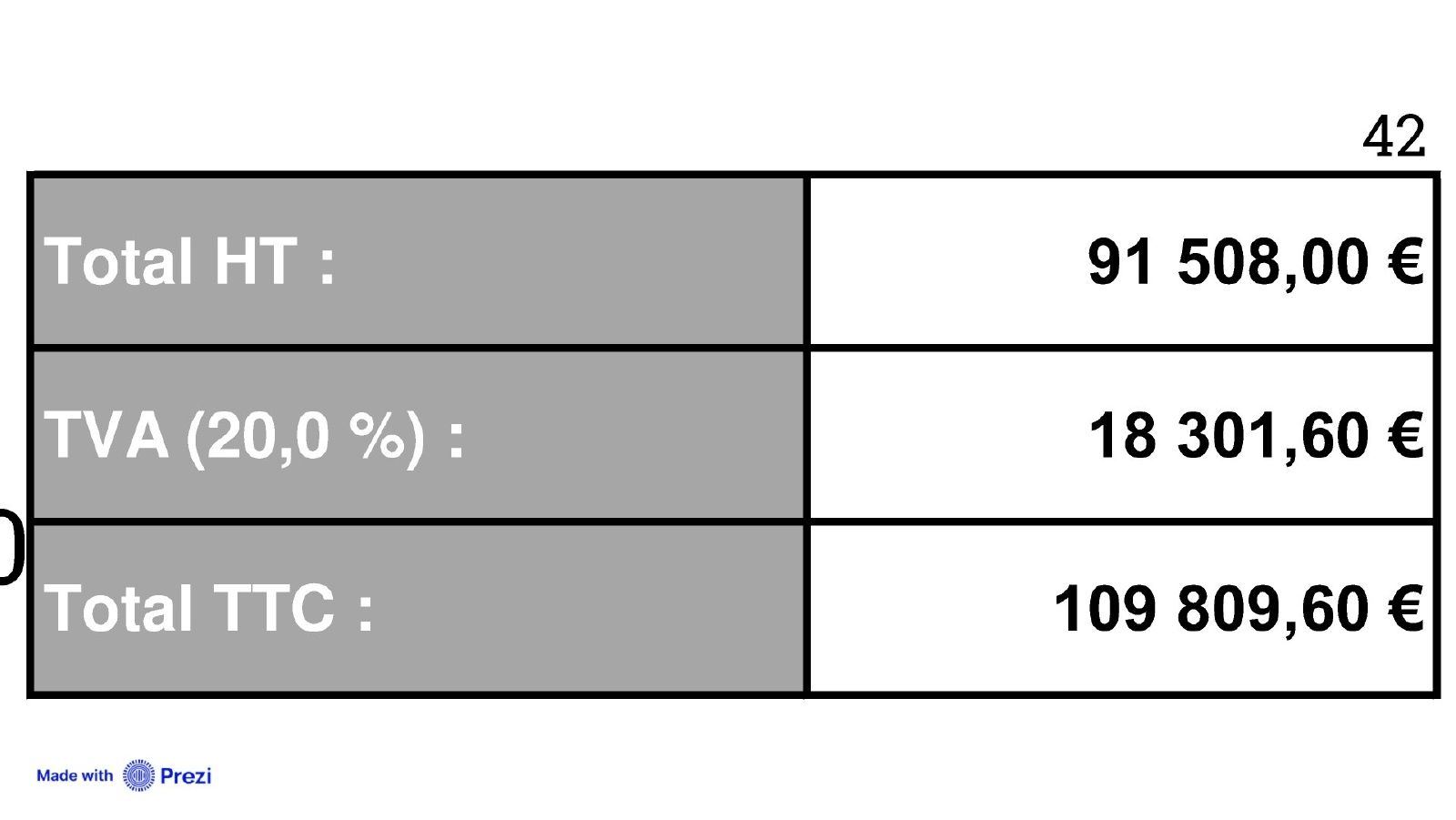

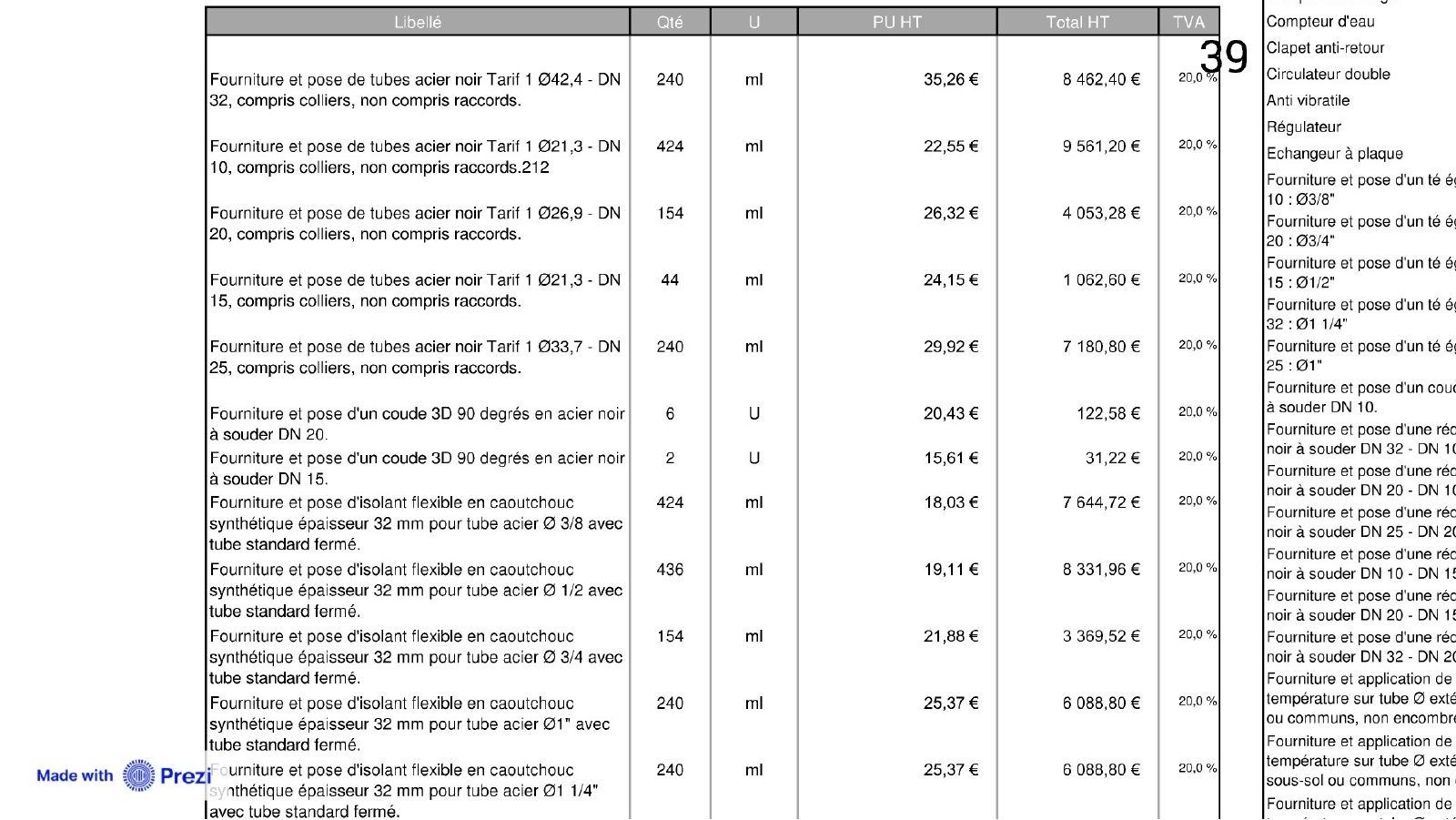

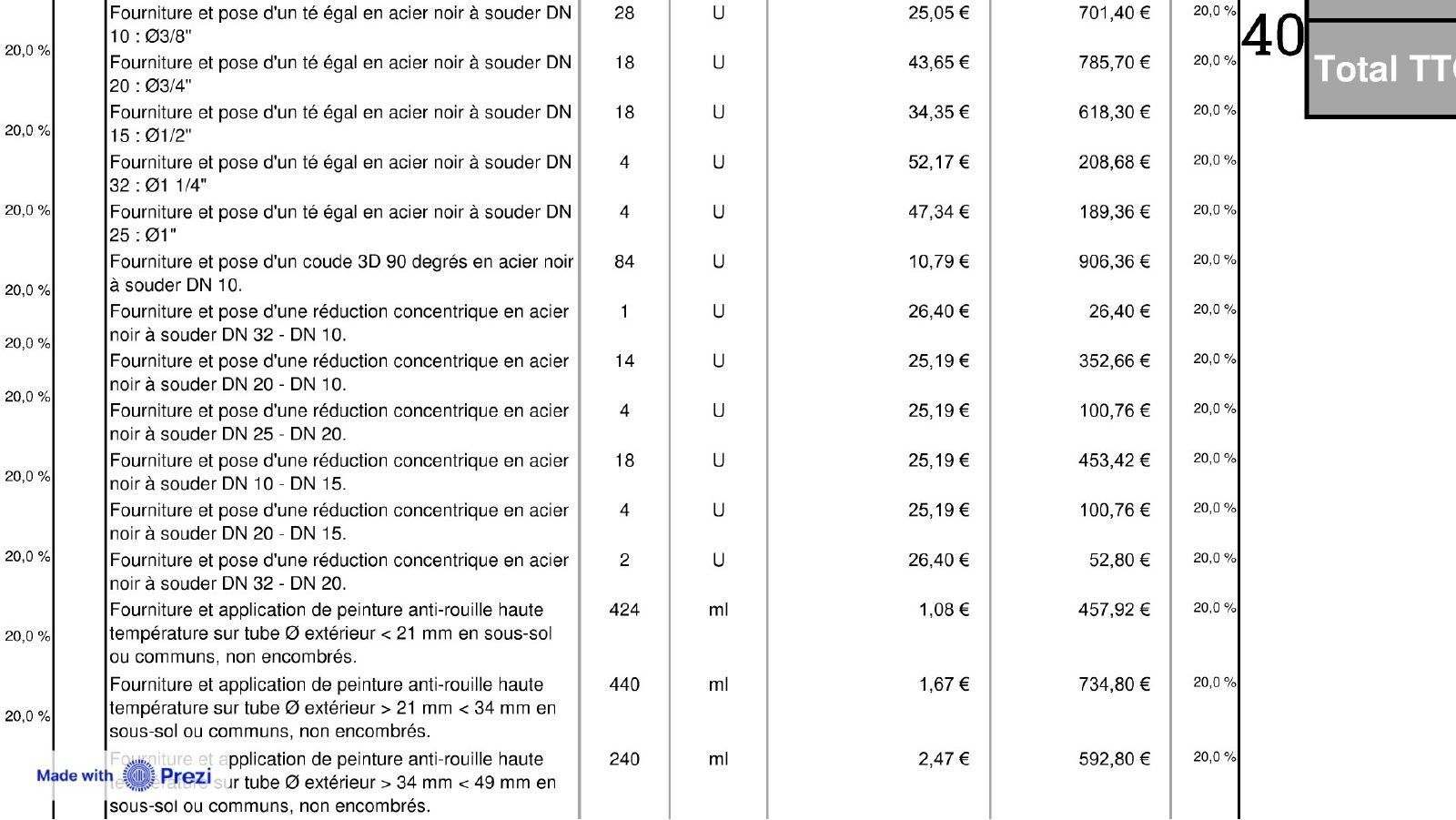

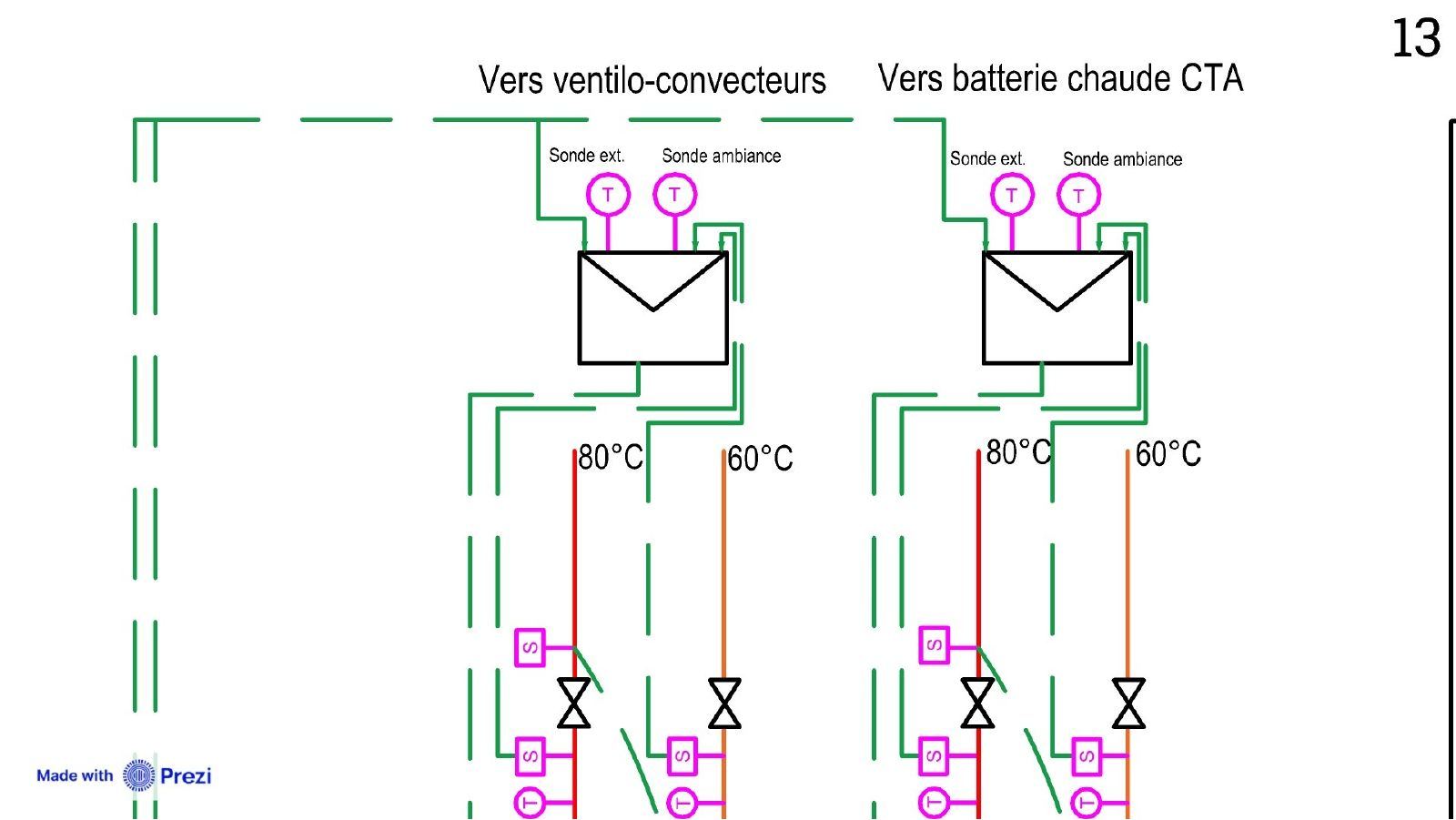

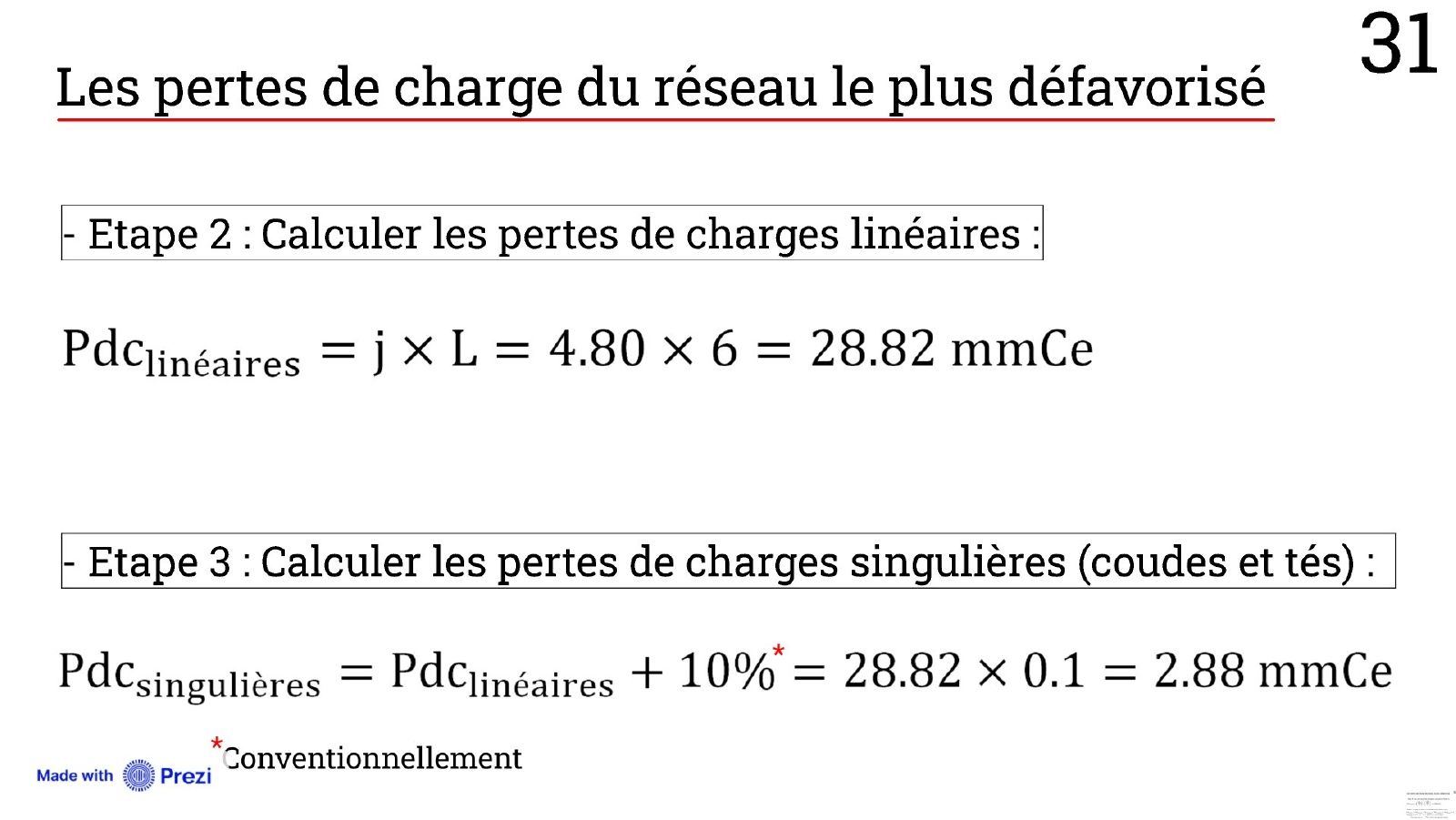

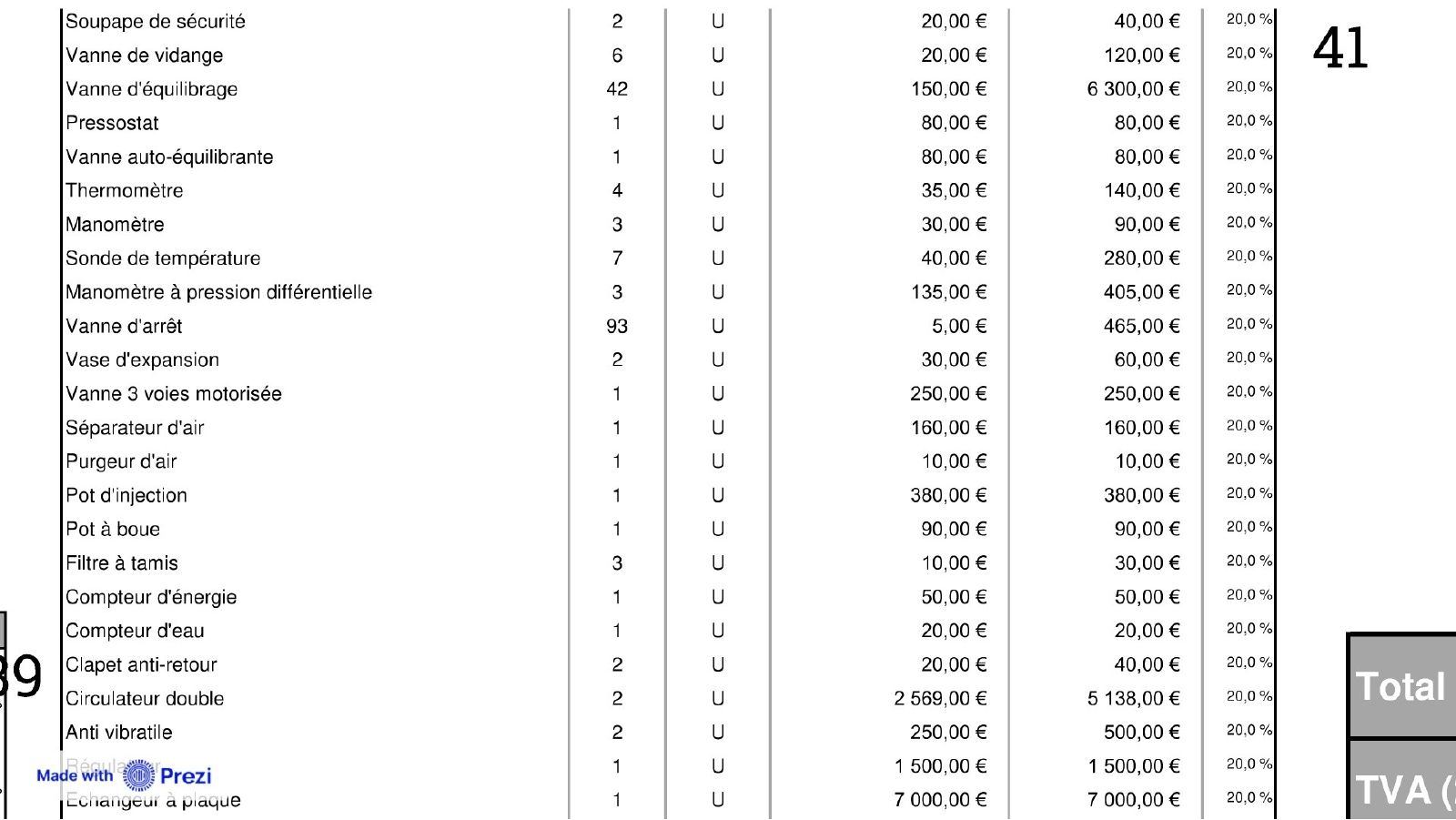

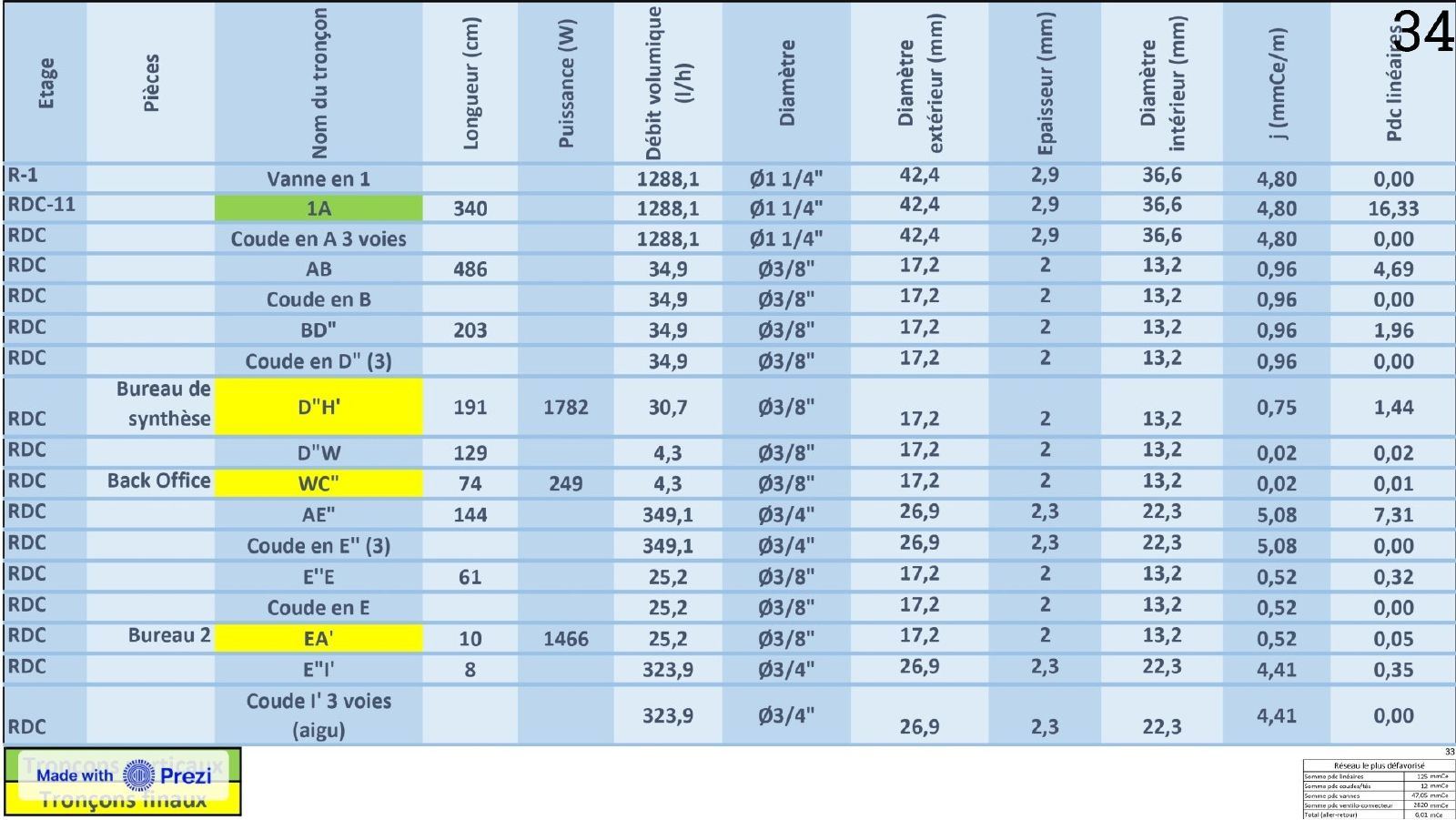

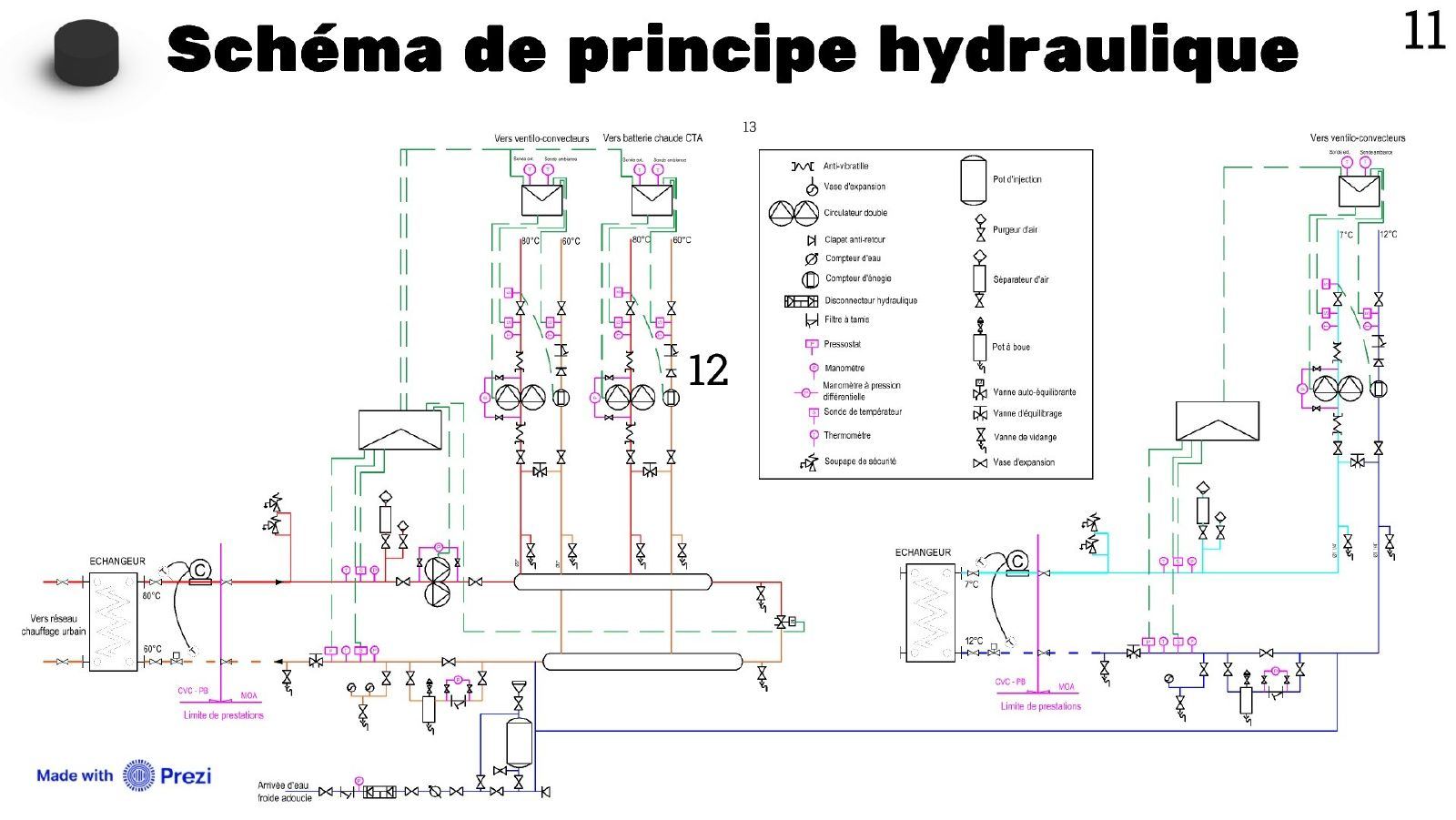

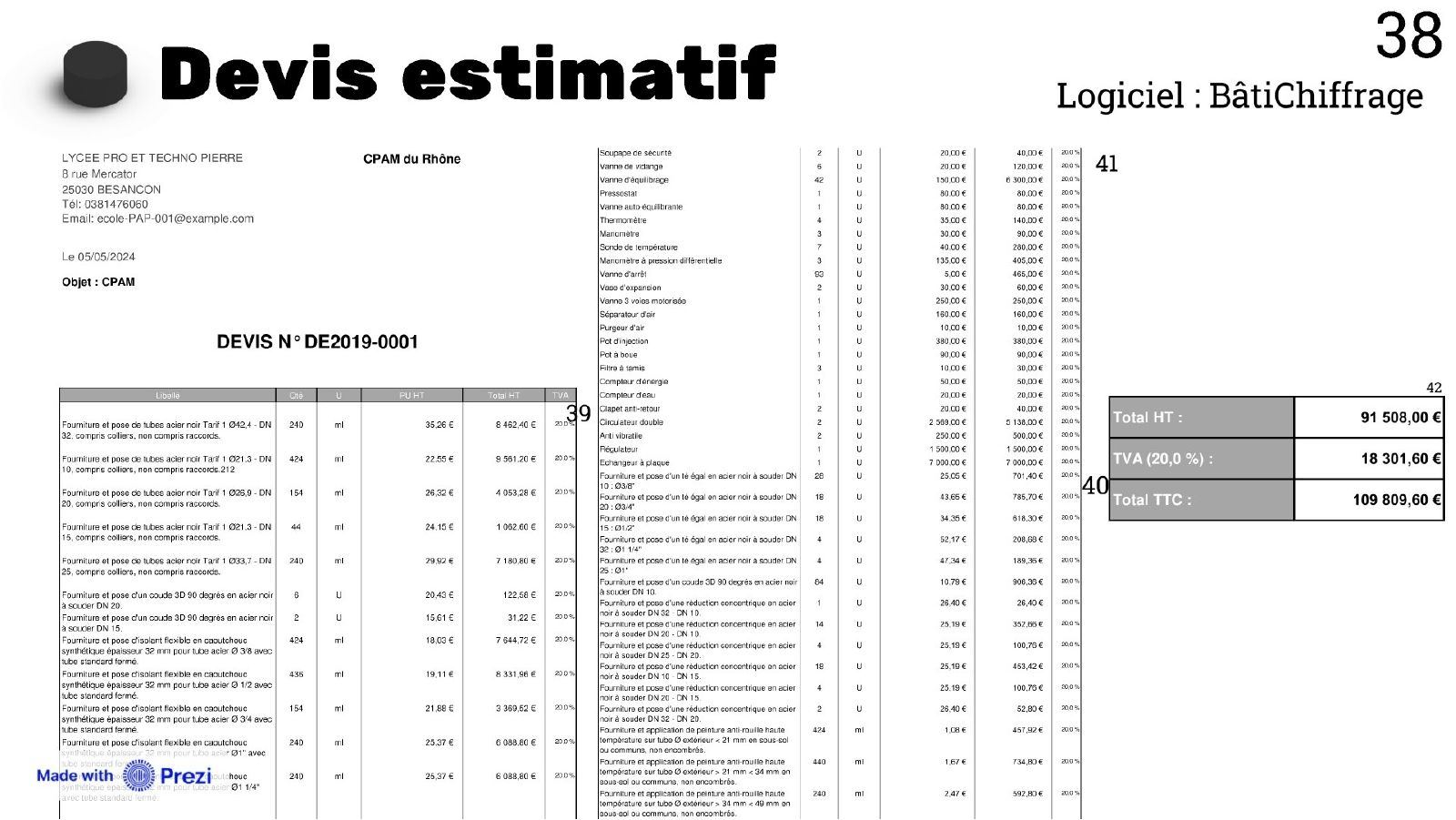

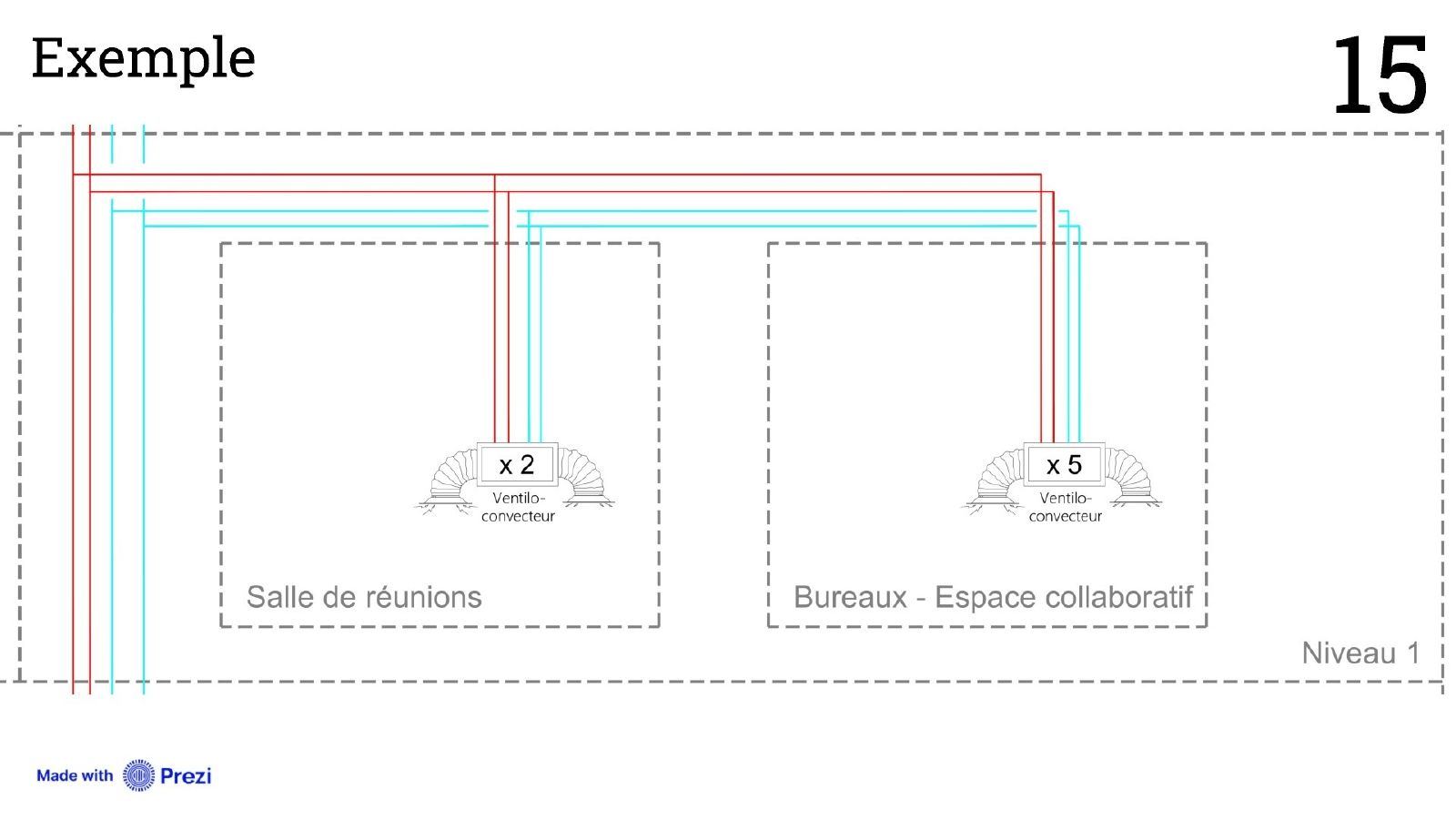

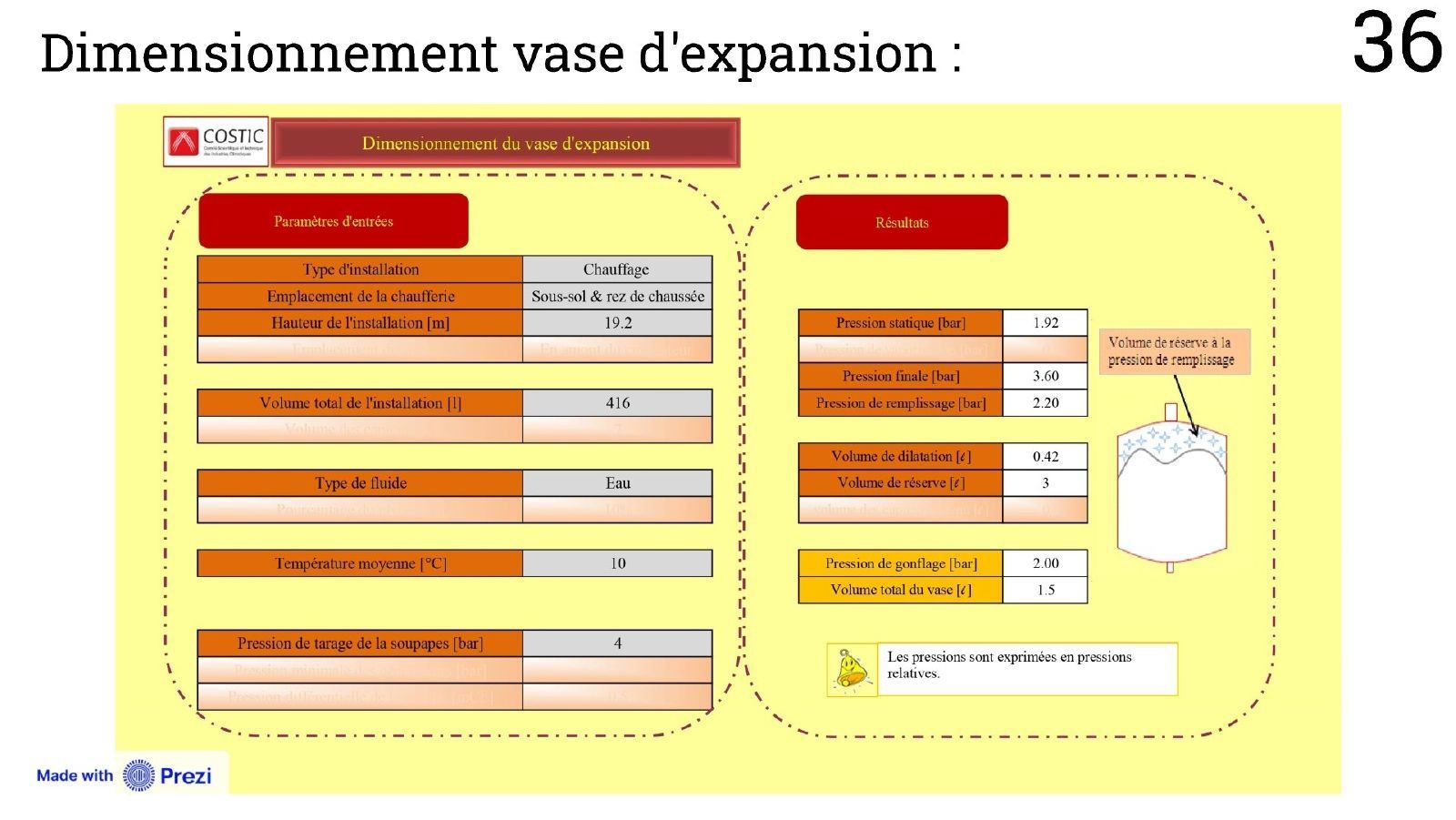

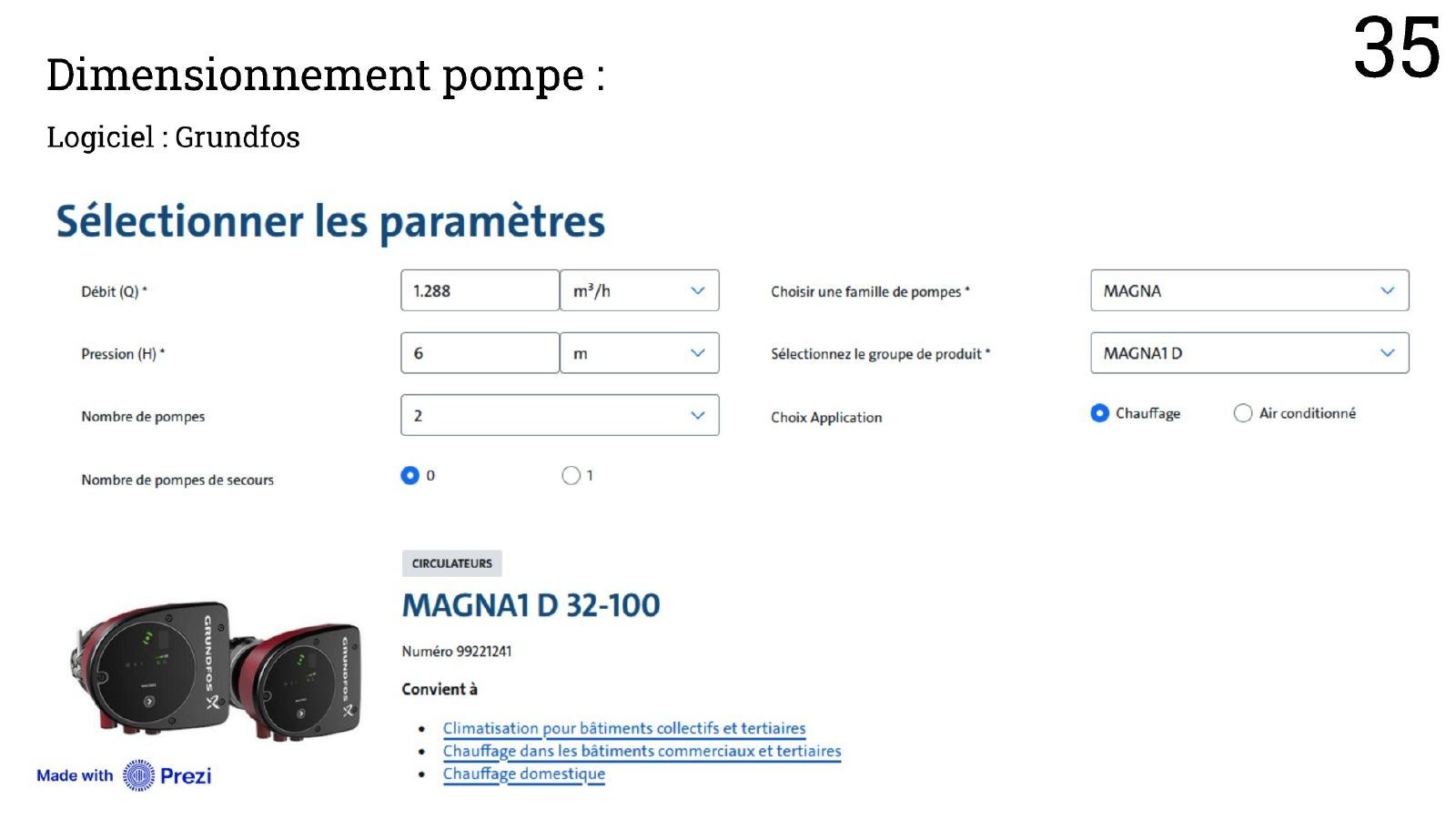

L'eau glacée produite en sous-station alimente les ventilo-convecteurs. J'ai repris le tracé, numéroté chaque tronçon, déterminé les débits et le diamètre de chaque tube (acier noir), puis analysé les pertes de charge du circuit le plus défavorisé (6,01 mCE au total, aller et retour) pour sélectionner une pompe double et un vase d'expansion. L'étude s'est conclue par un plan 2D et un devis estimatif de 91 508 € HT.
La VMC simple flux

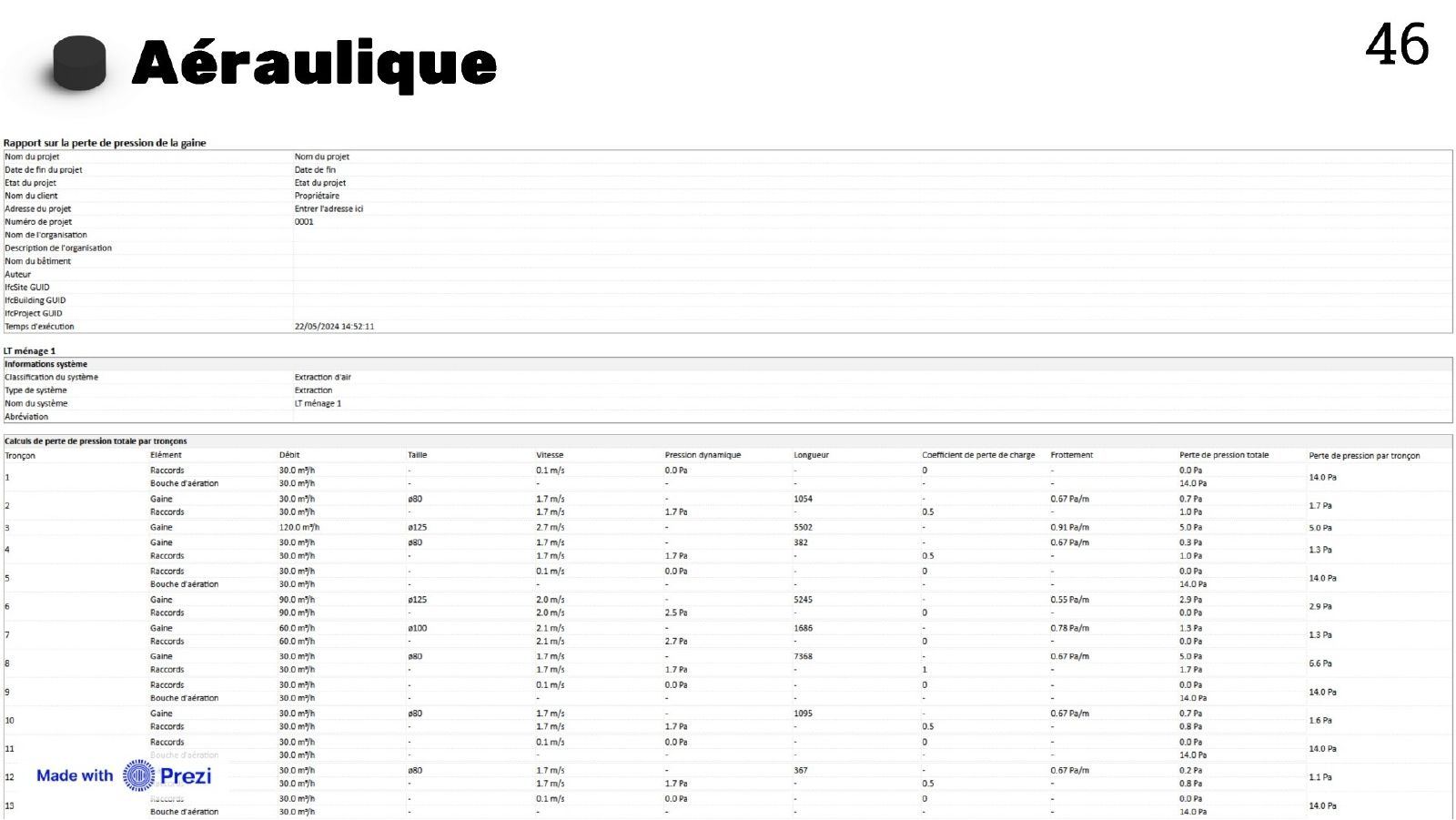

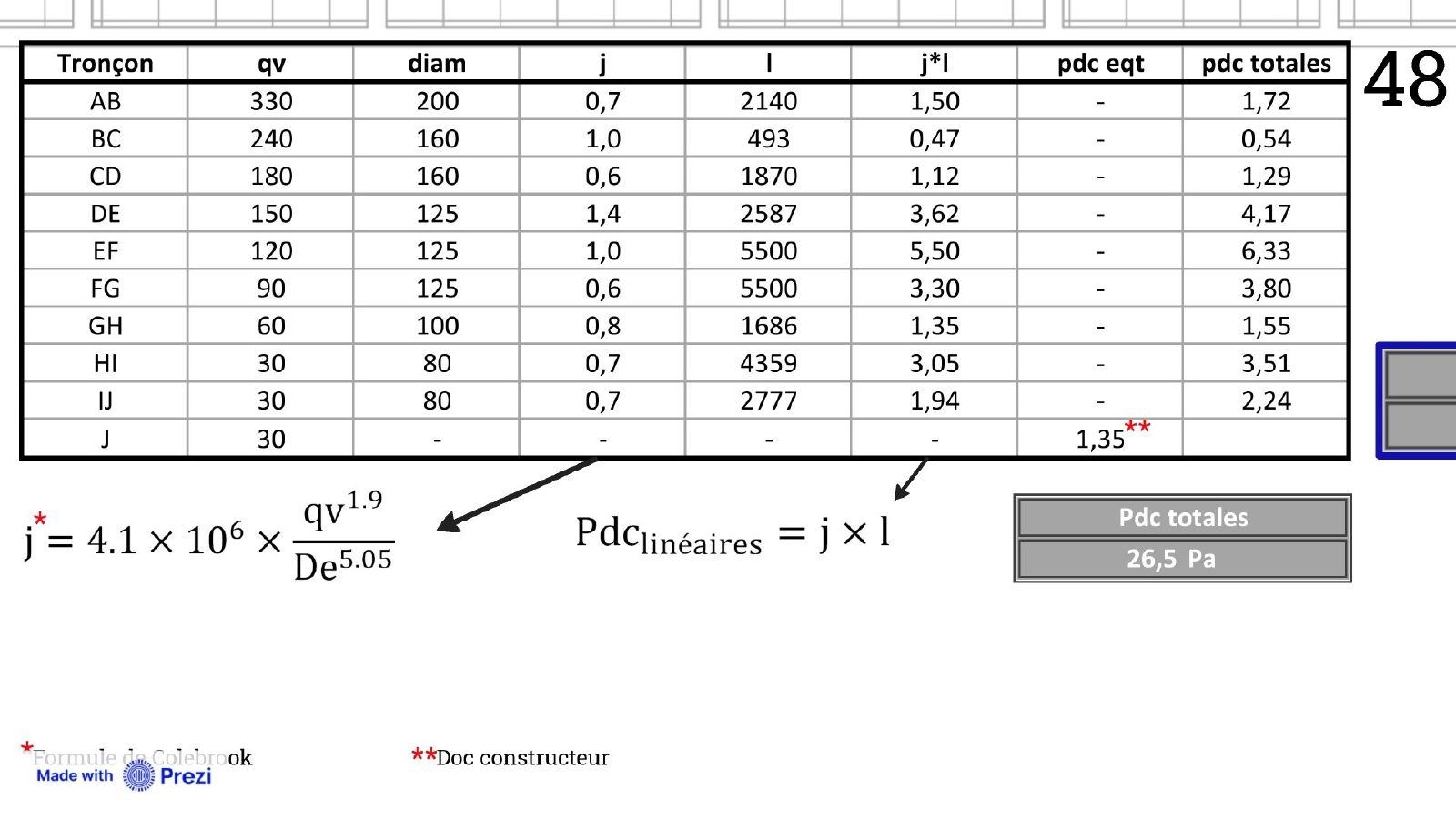

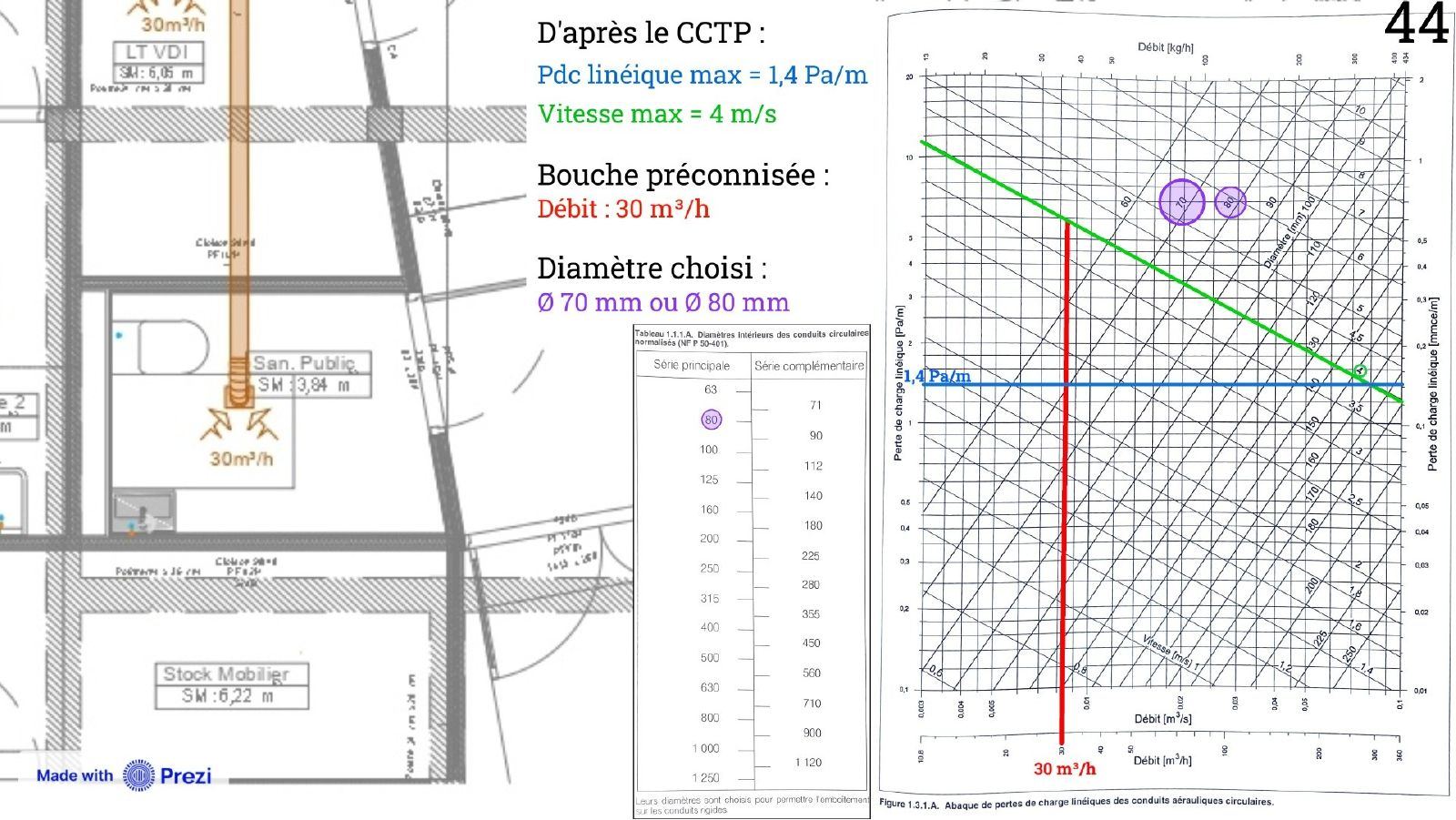

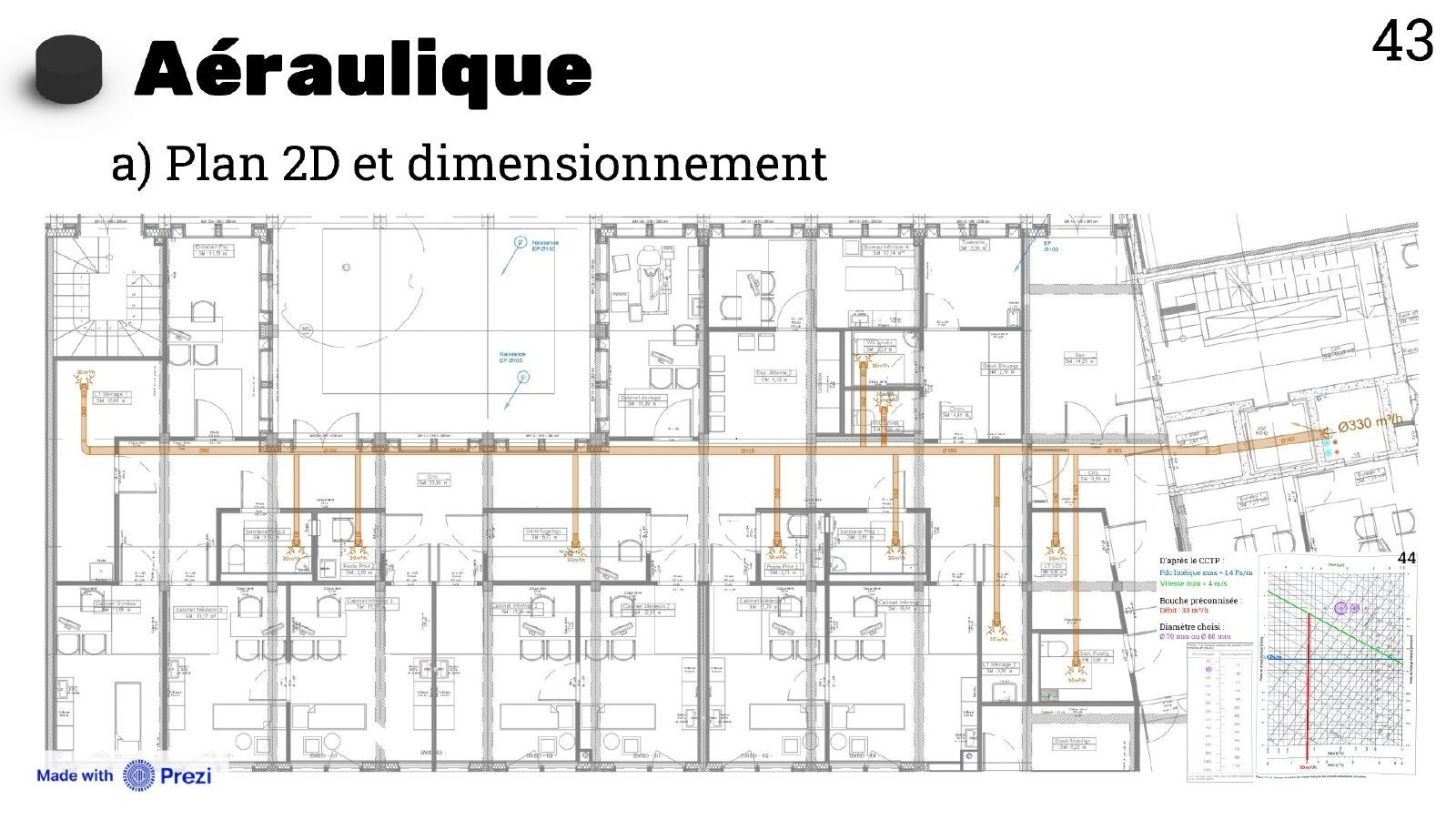

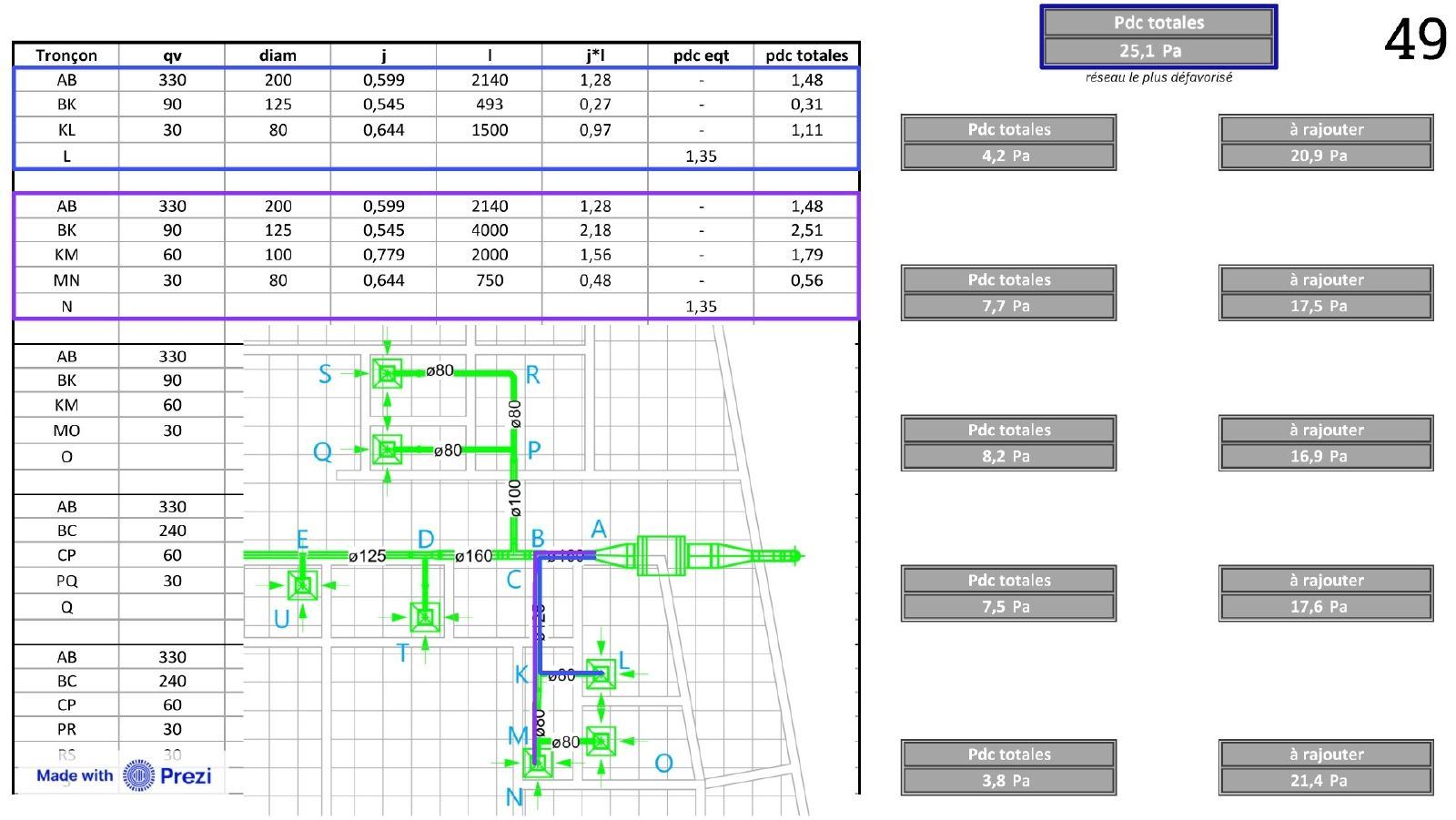

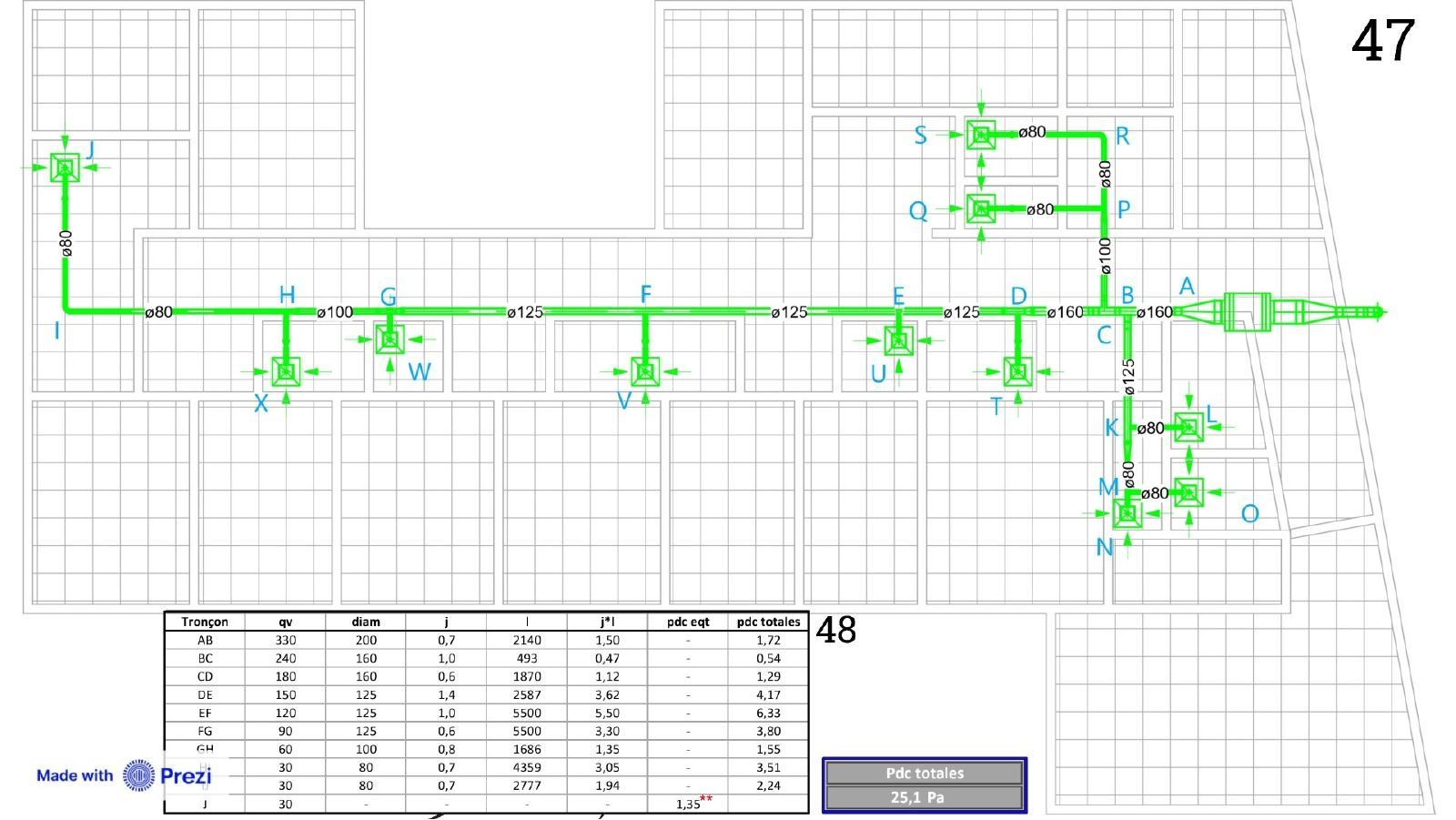

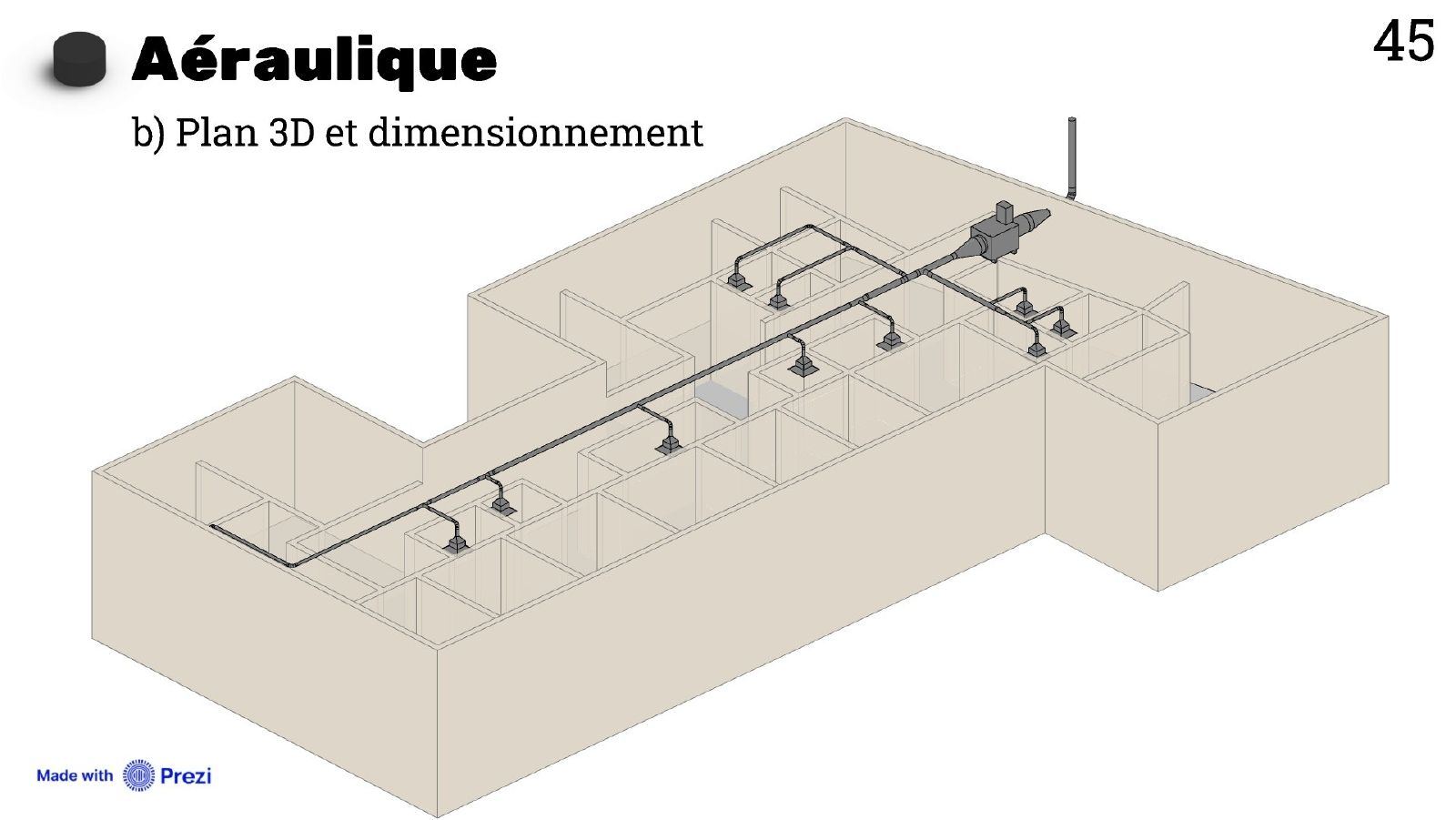

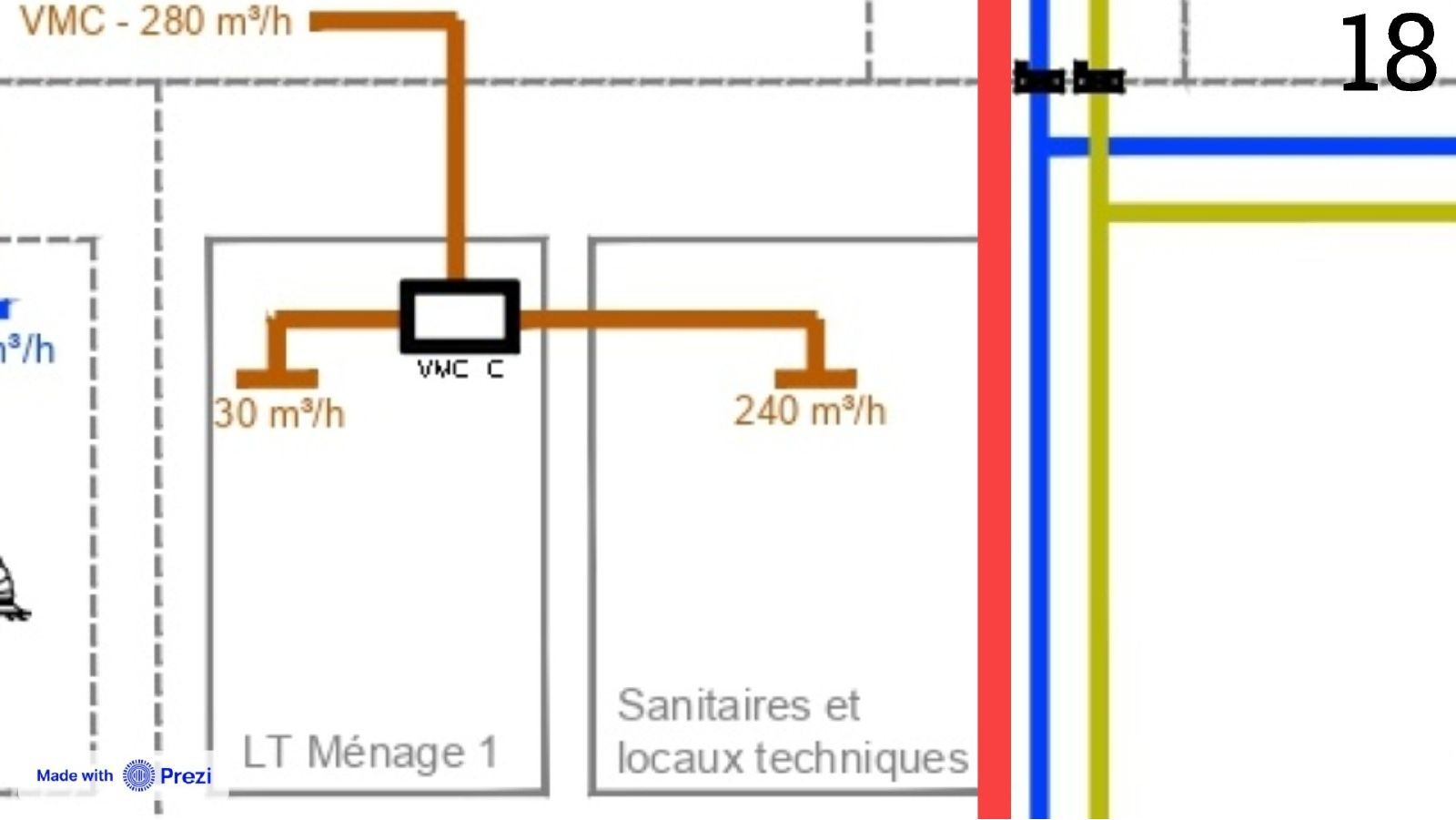

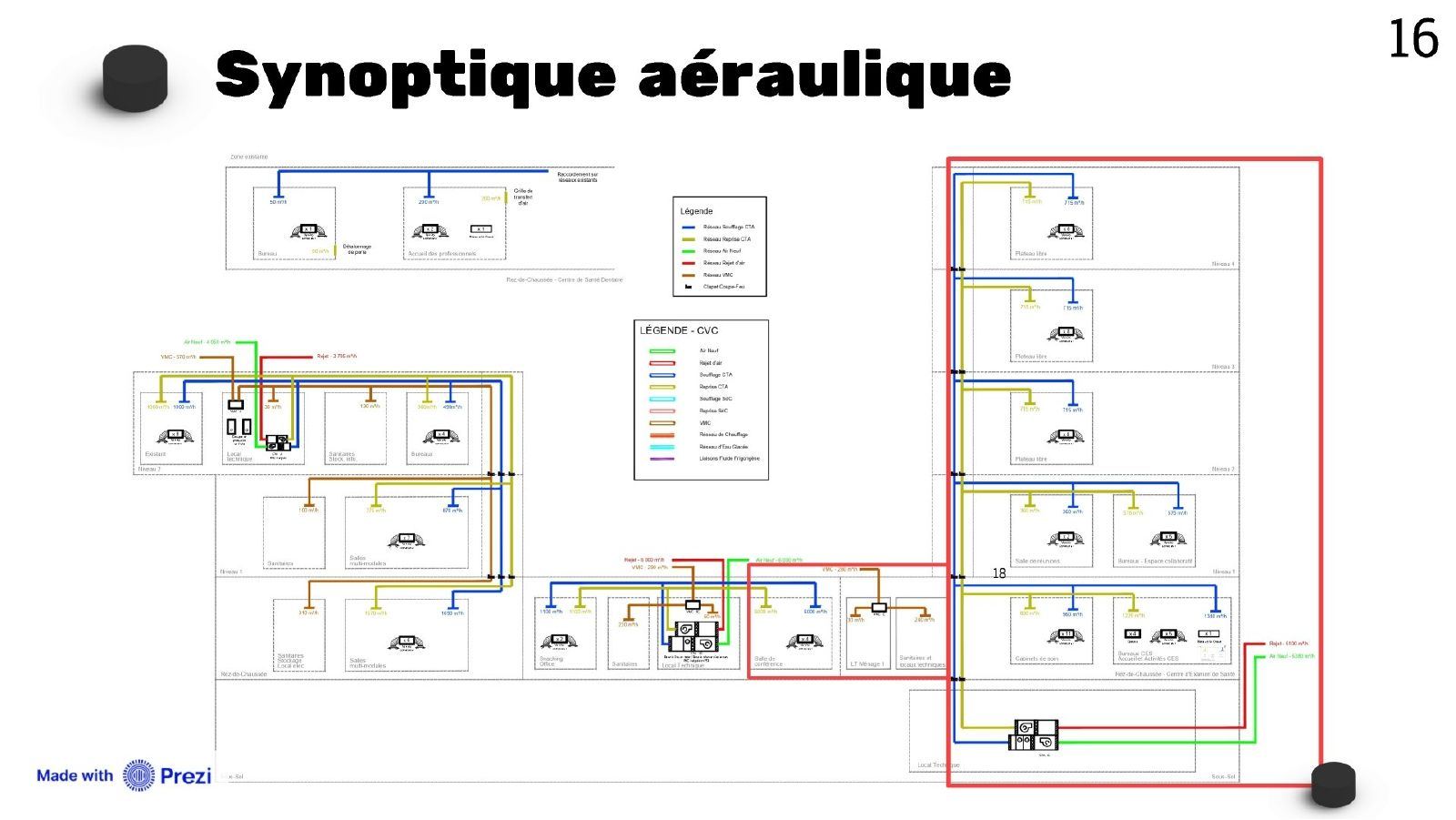

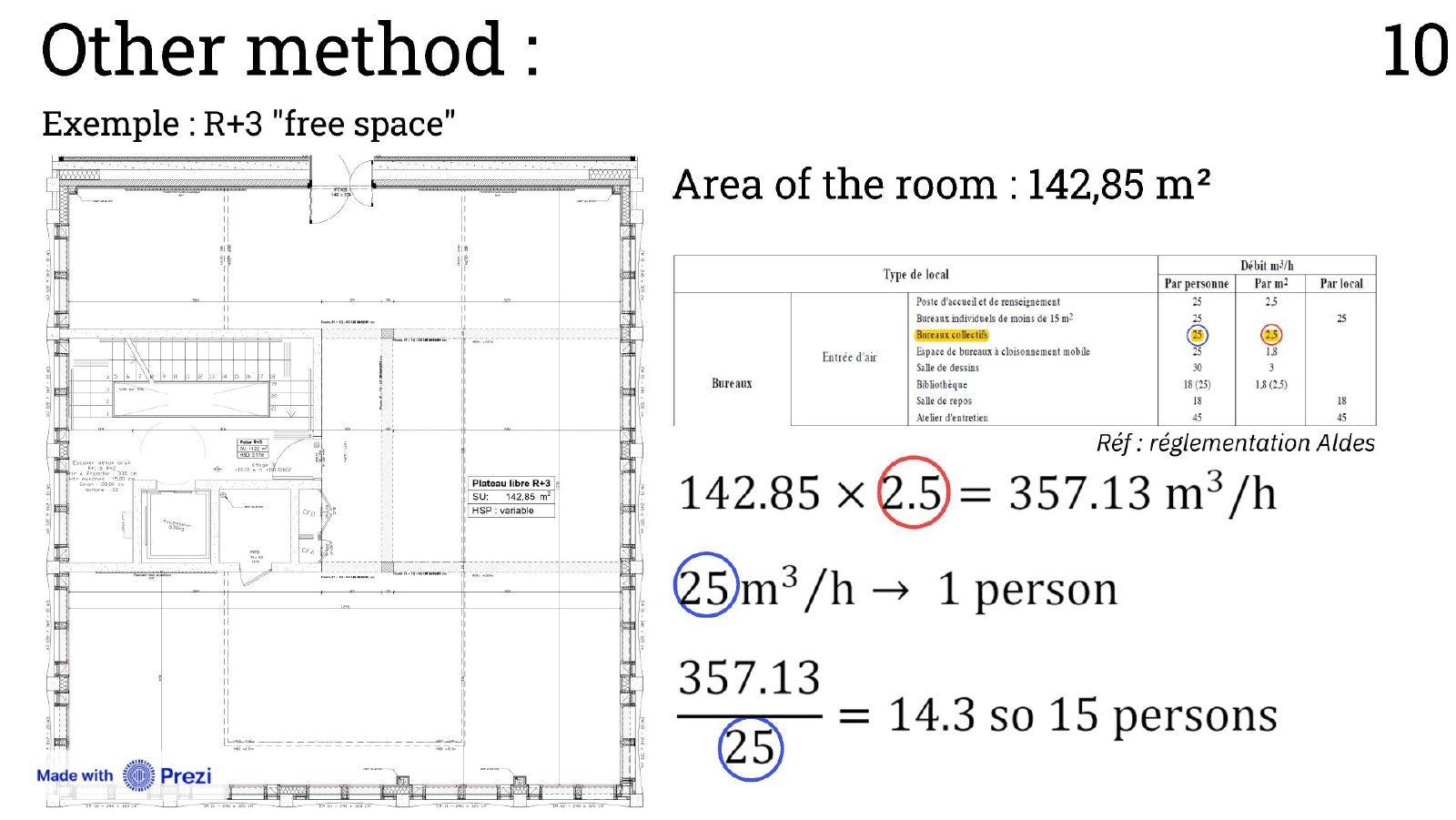

La VMC, installée au sous-sol, extrait l'air des sanitaires, de locaux techniques et des pièces médicales. À partir des débits réglementaires, j'ai dimensionné les gaines et choisi des bouches autoréglables, puis réalisé l'équilibrage : le réglage de chaque bouche, en comparant chaque antenne au circuit le plus défavorisé. Une partie du réseau a été modélisée sur Revit.
Justifier la pompe retenue

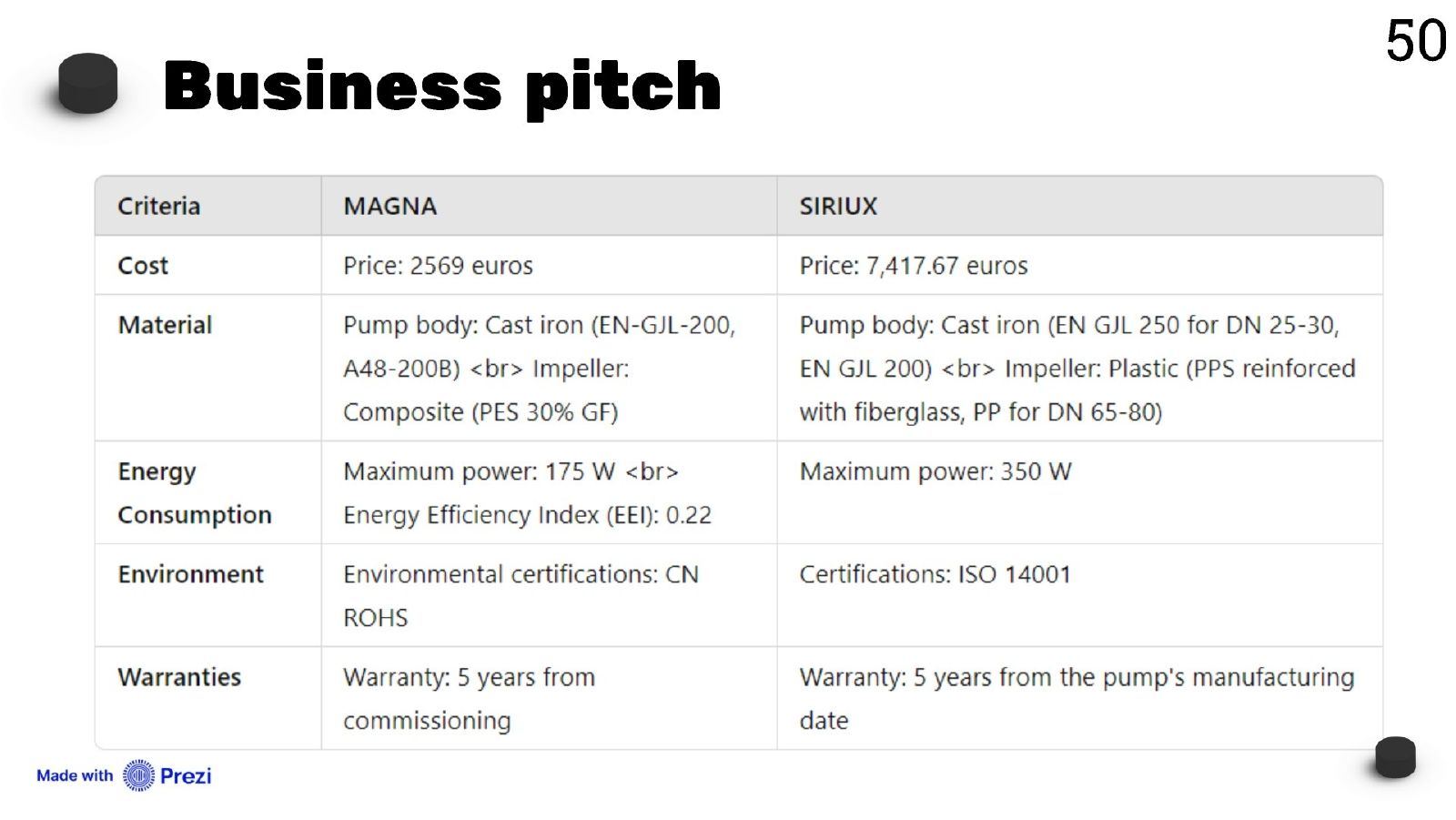

J'ai comparé deux circulateurs concurrents, Grundfos Magna1 D 32-100 et un modèle Siriux (coût, matériaux, consommation, certifications, garantie), pour justifier objectivement le modèle préconisé.
Livrables : plan 2D du réseau d'eau glacée, note de dimensionnement, synoptique et plan VMC, réglage des bouches, maquette Revit partielle, sélection du matériel et devis.
La présentation complète
Diapositives de la soutenance du projet (présentation Prezi, en partie en anglais), parties commune et individuelle. Cliquez sur une diapositive pour l'agrandir, puis naviguez avec les flèches.
